AVM sujet juin 2014

Last updated over 4 years ago

27 Nsɛmmisa

Partie 3 : Questionnement Spécifique

3.1. Installation du système Home cinéma

Vous êtes chargé de choisir le câble à utiliser pour raccorder les enceintes surround.

Lors de l’installation, le technicien souhaite utiliser la fonction YPAO de l’amplificateur HC Yamaha RX-A820.

Le résultat affiché sur l’amplificateur pour l’enceinte avant gauche est le suivant : Distance 22 m, niveau +3 dB.

Après avoir connecté tous les appareils, vous devez configurer votre Apple TV. La connexion au réseau doit se faire en Wi-Fi.

AVM sujet juin 2014

Last updated over 4 years ago

27 Nsɛmmisa

Partie 3 : Questionnement Spécifique

Problématique professionnelle

Une association organise un tournoi de jeux vidéo multi-joueurs. Afin qu’un grand nombre de spectateurs puisse suivre les demi-finales et la finale du tournoi, l’organisateur souhaite disposer d’outils multimédias performants pour mettre en valeur les jeux vidéo. Les jeux de plateforme doivent être diffusés selon une qualité sonore de type cinéma. Les services techniques doivent respecter le cahier des charges suivant :

Utilisation d’un écran de vidéo projection suffisamment grand pour être vu à 20 mètres, ainsi qu’une haute définition permettant une bonne visualisation et une forte luminosité malgré un éclairage de jour.
Utilisation d’un système home cinéma.
Diffusion d’un document de présentation depuis une tablette tactile.

La salle André Malraux a été rénovée selon les normes en vigueur. Il faut prévoir l’installation d’équipements audiovisuels et multimédias.

La salle doit permettre d’accueillir un public d’environ 180 personnes.

Pour répondre au cahier des charges de cette manifestation, vous êtes chargé de :

Installer un ensemble comprenant un amplificateur Home cinéma et un système d’enceintes.
Installer un vidéoprojecteur et un écran.
Intégrer une tablette tactile à l’installation.

3.1. Installation du système Home cinéma

Le choix de l’amplificateur s’est porté sur un modèle de marque Yamaha RX-A820. Les enceintes doivent être suspendues aux colonnes de la salle ou posées sur un pied. L’ensemble d’enceintes est de marque Klipsh.

Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°19 à 22.

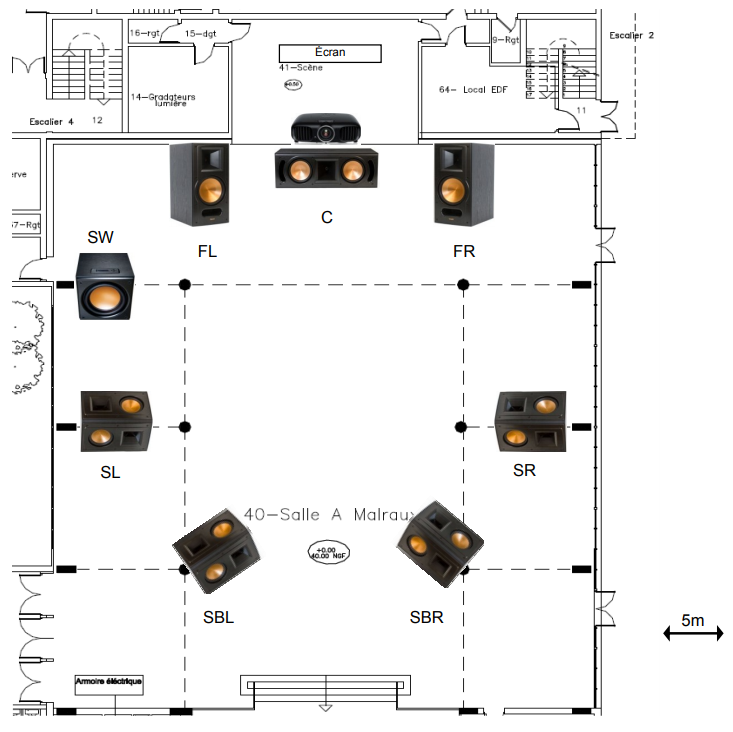

Les enceintes sont disposées dans la salle André Malraux selon le plan suivant :

Question 3.1.1
Donner le nombre de canaux de cet amplificateur Home cinéma et expliquer chaque chiffre

Préciser le placement de chaque enceinte ainsi que leur rôle.
(SW, FL, C, FR, SL, SR, SBL, SBR)

Question 3.1.3
Compléter le schéma afin de raccorder les sorties de l’amplificateur sur les différentes enceintes en rouge et en noir (respecter les polarités). Le caisson de grave sera raccordé en bleu.

Question 3.1.4
Indiquer la puissance fournie par l’amplificateur sur chaque voie pour une charge de 8Ω.

Question 3.1.5
Donner l’impédance et la puissance d’entrée maximale admissibles pour chaque enceinte passive.

Question 3.1.6
Expliquer ce qu’est la puissance dite ‘’RMS’’

Question 3.1.7
Déterminer si l’amplificateur et les enceintes fonctionnent sans risque de détérioration pour l’un des deux équipements.

Vous êtes chargé de choisir le câble à utiliser pour raccorder les enceintes surround.

Question 3.1.8
Calculer le courant I pour une puissance P = 100 W et une impédance de R=8 Ω.

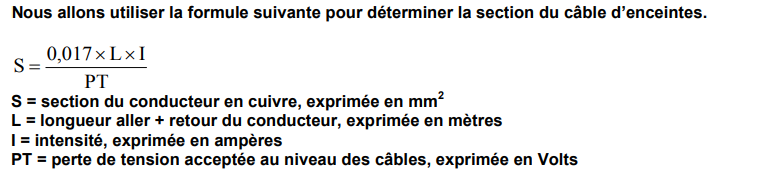

Question 3.1.9
Calculer la section de câble à utiliser pour faire circuler un courant d’environ 3,5A dans une longueur de câble aller + retour de 30m, pour une perte de tension maximum de 0,5V.

Question 3.1.10
Choisir le câble d’enceinte adapté à votre installation.

Question 3.1.11
Citer, d’après la documentation, les précautions à prendre pour le raccordement.

Question 3.1.12
Donner, en une ligne, la signification des symboles extraits de la documentation de l’amplificateur Yamaha.

Lors de l’installation, le technicien souhaite utiliser la fonction YPAO de l’amplificateur HC Yamaha RX-A820.

Question 3.1.13
Expliquer la procédure à suivre pour mettre en œuvre cette fonction

Question 3.1.14
Déterminer s’il est préférable de faire une mesure unique ou une mesure multiple. Justifier votre réponse.

Le résultat affiché sur l’amplificateur pour l’enceinte avant gauche est le suivant : Distance 22 m, niveau +3 dB.

Question 3.1.15
Expliquer ce que signifie le terme « Niveau + 3 dB »

3.2. Choix du dispositif de restitution de l’image

Vous êtes chargé d’installer le vidéoprojecteur EPSON EH-TW6000W. L’écran existant a une largeur de 4,05 m et une hauteur de 2,29 m.

our répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°23 et 24.

Question 3.2.1
Donner la technologie utilisée pour ce vidéoprojecteur. Expliquer brièvement le fonctionnement de cette technologie.

Question 3.2.2
Indiquer si la luminosité du vidéoprojecteur est « Adaptée », « Surdimensionnée » ou « Sousdimensionnée ». Justifier votre réponse.

Question 3.2.3
Justifier le choix du vidéoprojecteur par rapport au format de l’écran.

Question 3.2.4
Déterminer les distances de projection minimale et maximale entre lesquelles il faudra placer le vidéoprojecteur et l'écran.

Question 3.2.5
Le vidéoprojecteur est placé sur la ligne de l’avant-scène et l’écran doit être placé sur la scène (voir plan partie 3.1.).
Vérifier que les distances de projection minimale et maximale sont compatibles avec les dimensions de la scène.

Question 3.2.6
Compléter le document afin de raccorder l’amplificateur au vidéoprojecteur avec la meilleure qualité d’image possible (liaison à représenter en vert).

3.3. Interconnexion avec tablette tactile

L’organisateur souhaite faire une présentation directement à l’aide d’une tablette tactile de type iPad d’Apple. Vous devez donc intégrer cet équipement dans le système technique décrit précédemment.

Il a été décidé d’ajouter au système un lecteur Apple TV afin de gérer la vidéo.

Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°25 à 27.

Question 3.3.1
Compléter le diagramme sagittal ci-dessous avec l’équipement qui va permettre d’interconnecter la tablette tactile et l’Apple TV.

Question 3.3.2
Cet équipement gère le protocole DHCP. Expliquer le rôle de ce protocole sur les adresses IP.

Question 3.3.3
Vérifier que le routeur sans fil et le lecteur Apple TV sont compatibles pour la diffusion de vidéo en continu par connexion Wi-Fi.

Question 3.3.4
Donner le nom du câble à utiliser pour raccorder l’Apple TV à l’amplificateur (L3 : liaison audio/vidéo).

Question 3.3.5
Compléter le document afin de raccorder l’Apple TV à l’amplificateur (liaison à représenter en vert).

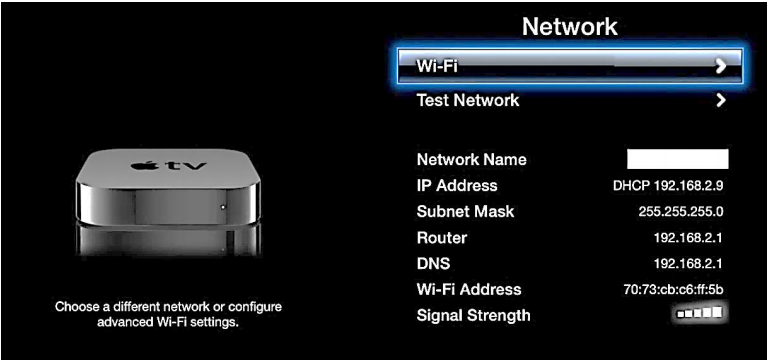

Après avoir connecté tous les appareils, vous devez configurer votre Apple TV. La connexion au réseau doit se faire en Wi-Fi.

Question 3.3.6
Vous devez sélectionner une connexion Wi-Fi. Le menu de configuration vous propose plusieurs noms de réseaux SSID.
Cocher le nom du réseau sans fil sur lequel vous devez connecter votre Apple TV.

Freebox-1234

Netgear

Bbox-8C56E3A
