Test about resistance LDR NTC PTS relais Transistor
Question 1
1.
Question 2
2.
Question 3
3.
Question 4
4.
Question 5
5.
Question 6
6.
Question 7
7.
Question 8
8.
Question 9
9.
Question 10
10.
Question 11
11.
Weerstand A heeft de volgende kleurcode:
ring 1 = rood
ring 2 = wit
ring 3 = blauw
ring 4 = goud
Hoe groot is deze weerstand (Je hoeft het OHM teken niet op te schrijven, alleen het getal zonder de tolerantie)
Question 12
12.
Weerstand B heeft de volgende kleurcode:
ring 1 = blauw
ring 2 = oranje
ring 3 = geel
ring 4 heeft er wel gezeten, maar de kleur is niet meer te zien.
Hoe groot is deze weerstand (Je hoeft het OHM teken niet op te schrijven, alleen het getal zonder de tolerantie)
Question 13
13.
Question 14
14.
Question 15
15.
Question 16
16.
Question 17
17.
Question 18
18.
Over weerstand R staat een spanning van 6,0 V. Door die weerstand loopt een
stroom van 30 mA (0,030 A).
Bereken de grootte van weerstand R. Probeer de berekening goed uit te schrijven. (Ik hoop dat deze vraag werkt op de chromebooks)
Question 19
19.
Question 20
20.
Tijdens een practicum maak je een schakeling met een fietslampje en twee stroomdraadjes. De weerstand van het lampje is 18 Ω.
Hoe groot zal de weerstand van de stroomdraadjes zijn?
35 Ω
18 Ω
1 Ω
Een weerstand heeft de volgende ringen:
ring 1 = groen / ring 2 = oranje / ring 3 = rood / ring 4 = goud
Hoe groot is de waarde van deze weerstand minstens?
5565 Ω
5300 Ω
5035 Ω
Over een weerstand staat een spanning van 8 V. Bij die spanning loopt er een stroom van 0,25 A.
Bereken de weerstand
0,03 Ω
2 Ω
32 Ω
Een fietslamp gaat automatisch aan als het donker wordt.
Welk onderdeel zit er zeker in deze lamp?
NTC
Reedcontact
Schakelaar
LDR
Een inbraakalarm laat een bel rinkelen als er iemand in de buurt komt.
Welk onderdeel ‘ziet’ dat er iemand in de buurt komt?
Actuator
Sensor
Verwerker
Breekcontact
In een schakeling is een relais opgenomen als schakelaar.
Door welk onderdeel wordt het relais bediend?
door het anker
door het breekcontact
door de elektromagneet
door de spoel
De startmotor van een auto wordt aangezet met een relais. De schakeling bevat twee stroomkringen. Vergelijk de stroomsterkte door de startmotor en het relais.
Wat is juist?
De stroomsterkte door de startmotor is ............................................ en de stroomsterkte door het relais is ..............................
hoog - hoog
hoog - laag
laag - hoog
laag - laag
In een schakeling is een transistor opgenomen als schakelaar.
Door welk onderdeel wordt de transistor bediend?
De Basis
De Collector
De Emittor
Een transistor heeft een aan- en een uit-stand.
Welke stromen lopen er in de aan-stand door de transistor?
Er loopt een kleine stroom van de basis naar de emitter en een grote stroom van de collector naar de emittor
Er loopt een kleine stroom van de basis naar de collector en een grote stroom van de basis naar de emittor
Er loopt een kleine stroom van de collector naar de emitter en een grote stroom van de basis naar de emittor
Twee schakelaars zijn de transistor en het relais.
Welke schakelaar is geschikt voor een inbraakalarm met een zoemer?
alleen de transistor
alleen het relais
Beide zijn geschikt.
Geen van beide is geschikt.
Wordt een NTC warmer, dan wordt zijn weerstand groter.
True
False
Wordt in een stroomkring de weerstand kleiner, dan wordt ook de stroomsterkte
kleiner.
True
False
Weerstand kun je berekenen met de wet van Ohm.
True
False
Een transistor is een halfgeleider
True
False
Een Reedcontact werkt door middel van.
Een elektromagneet
Een elektrische stroom
Een permanente magneet
Een permanente schakelaar
Lars ziet dat bij grotere spanning de metaaldraad langer wordt.
Wat is hiervan de oorzaak?
De draad geleidt de stroom beter.
De draad geleidt de stroom slechter.
De draad wordt warm.

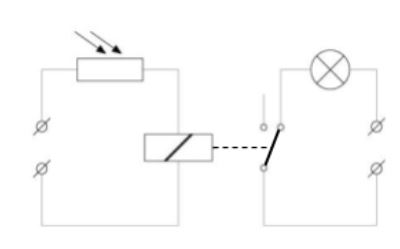

Welk schakelonderdeel fungeert in deze schakeling als verwerker?
