Présentation du système technique

Le centre culturel de Chelles est un établissement public situé à Chelles en Seine et Marne dans la région Ile
de France à environ vingt kilomètres à l’est de Paris.

Ce bâtiment appartient à la communauté d’agglomération de Marne et Chantereine. Il a été construit en
1969 sur la place des Martyrs-de-Châteaubriant. Il héberge le « Théâtre de Chelles » qui est aujourd’hui une
scène conventionnée par le ministère de la culture et de la communication.
Ce bâtiment est destiné à recevoir des manifestations culturelles et sportives : salon d’association, salon de
découverte des métiers, danse, musique, brocantes, jeux en réseau, etc.

L’événement à couvrir est un spectacle vivant sur une scène fixe, spécialement aménagée pour recevoir plusieurs musiciens.
On doit réaliser la captation sonore et l'installation de l'éclairage.
La prestation est sonorisée à l'aide du matériel fourni en partie par la troupe : deux consoles de mixage Yamaha LS9-32 (une pour la façade, une pour les retours) et deux systèmes de diffusion ARCS II avec SUB 28.
L'enregistrement son du spectacle en vue d'une post production est effectué en 24 pistes sur une station audionumérique Pyramix et à l'aide d'une console Yamaha DM2000.
Pour relier l'ensemble des régies, façade, retour, enregistrement, on utilise la technologie EtherSound (ANNEXE N°22). L'ensemble de la configuration de ces différents éléments figure sur le Document Réponse DR1 « Configuration générale ».
L’installation proposée pour la captation audio comporte :
- Consoles façade et retours : 2 Yamaha LS9-32 munies de 2 cartes Auvitran AVY 16-ES chacune.
- Un parc de microphone comprenant entre autre : 4 Sennheiser SKM 5000 avec le système récepteur Sennheiser EM 1 046 complet.
- Un parc de microphone comprenant entre autre : un set de prise de son batterie comprenant les microphones SHURE suivant :
1 x PG52 ;
3 x PG56 ;
2 x PG81.
- Diffusion façade : 2 SYSTEME ARCS II avec SUB 28 amplifiés par 2 amplis LA8 et traité par 1 Nexo NX242 Digital controller muni d'une carte NX-Tension-ES4.
- Diffusion retours : 5 MTD 112 amplifié par 3 amplis LA8 et traité par 2 Nexo NX242 Digital controller munis d'une carte NX-Tension-ES4.
- Console et système d'enregistrement live : 1 Yamaha DM2000 munie de 2 cartes Auvitran AVY 16- ES et d'une carte MADl de référence MY1 6-MD64 et une station audionumérique PYRAMIX comprenant une carte Mykerinos.
- Un réseau EtherSound comprenant 2 commutateurs WagnerTooIs ESU205 et un ordinateur fonctionnant avec Windows 7.

3.1 Étude du réseau EtherSound
La liaison EtherSound permet de transporter jusqu'à 64 canaux audio 48KHz (ou 44,1KHz) avec une quantification de 24 bits.
C'est un réseau LAN dédié.
Le temps de latence fixe est généralement faible.
La topologie peut être en Daisy Chain, en étoile ou hybride.
Le Monitoring du réseau se fait via un ordinateur branché au réseau qui lui-même peut être connecté à Internet.

Question 3.1.1
Identifier les topologies utilisées dans les systèmes Ethersound en s’appuyant sur l’ANNEXE N°22 et le document DR1.

Question 3.1.2
Indiquer la bande passante de la liaison d'un réseau EtherSound et calculer le débit audionumérique utile maximal d'un réseau EtherSound.

Question 3.1.3
Préciser quel est le rôle de l'élément « ESU205 » (repéré en sur DR1) dans un réseau informatique.

Étude de la carte AuviTran AVY16-ES et caractéristiques du réseau EtherSound Les caractéristiques de la carte AVY16-ES figurent sur l'ANNEXE N°23.

Question 3.1.5
Les informations transmises peuvent être en mode « unicast » et « multicast ».
Expliquer ces deux termes.

Question 3.1.6
Il est noté que la console Yamaha DM2000 est munie de 2 cartes Auvitran AVY 16- ES.
Justifier la présence de ces deux cartes.

Question 3.1.7
Surligner en vert le parcours des informations audio entre l’entrée de la console façade et la sortie du contrôleur NEXO NX242 de la diffusion façade.

Question 3.1.8
Nommer les éléments traitant une trame EtherSound entre l’entrée de la console façade et la sortie du contrôleur NEXO NX242.

Question 3.1.9
Dessiner les liaisons entre les appareils.

Question 3.1.9.b
Calculer le temps de latence globale entre l’entrée de la console façade et le contrôleur NEXO

3.2 Réglage et paramétrage de la console LS9-32

Question 3.2.1
Représenter par une flèche la distance entre le point de diffusion de l'enceinte 1 et le point de diffusion
de l'enceinte 2 sur le plan.

Calculer cette distance à l’aide de l’échelle fournie sur le document.

Question 3.2.2
Calculer le temps de propagation du son sur cette distance, pour une vitesse du son de 343,59 m/s.

Question 3.2.3

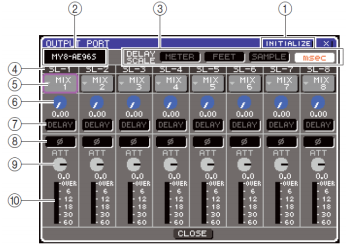

Les enceintes dans la salle sont reliées aux sorties MIX5 et MIX6.
Donner la procédure permettant le réglage du retard sur la console en vous aidant de l'illustration suivante.

3.3 Étude de la prise de son et des microphones
La batterie installée sur scène nécessite d'être sonorisée. Un set complet est mis à votre
disposition et comprend les microphones SHURE suivant :
1 x PG52 ;
3 X PG56 ;
2 X PG81.
Les documents constructeurs accompagnent le set de microphones.

Question 3.3.1
Compléter l'illustration suivante en indiquant la référence de chaque microphone.

Question 3.3.2
Donner le nom des deux représentations graphiques présentes sous chaque référence de microphone.
Vous définirez ensuite leurs rôles.

Question 3.3.3
Indiquer la directivité des trois microphones.

Question 3.3.4

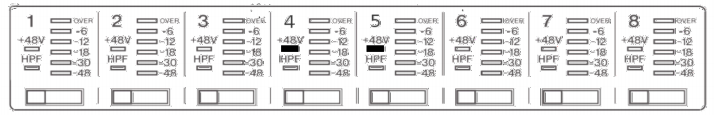

Les microphones du set de sonorisation de la batterie sont connectés sur le convertisseur AD8HR dont la
façade est représentée ci-dessous :

Préciser pourquoi la configuration des canaux 4 et 5, sur lesquels sont branchés les microphones PG81,
sont différentes des autres

3.4 Étude de l'installation éclairage
Un groupe de musiciens a envoyé la fiche technique d'éclairage du spectacle au théâtre de
Chelles : vous êtes chargé de vérifier la compatibilité de la demande avec l'installation présente
dans le théâtre.

Question 3.4.1
Indiquer le nombre de circuits électriques et de blocs 3 kW disponibles pour l'éclairage dans tout le théâtre
Plateau
Salle
Supplément
Total à disposition

Question 3.4.2
Vérifier si le nombre de circuits électriques est compatible avec le nombre de circuits de gradateurs
demandé par la troupe (ANNEXE N°19). Vous justifierez votre réponse.

Question 3.4.3
Déterminer la présence des 2 circuits 32A.

Le théâtre décide de louer un gradateur 6 x 3kw.

Question 3.4.4
Compléter le schéma de câblage DMX pour raccorder la ligne de commande de tous les gradateurs mobiles
(MEMOPACK 15XT) aux gradateurs fixes (EURODIM 3). Le gradateur n°8 est celui qui est loué : c'est le
dernier de la chaîne.

Question 3.4.5
Vous allez connecter 8 appareils sur la sortie DMX de la console.
Indiquer le nombre maximum d'appareils que l'on peut connecter sur une ligne DMX

Question 3.4.6
Il vous manque un cordon DMX pour relier les gradateurs 7 et 8 : vous devez donc en fabriquer un.
Indiquer le type de connecteurs que vous devez utiliser

Question 3.4.7
Cocher la case correspondant à l'impédance du câble que vous devez utiliser

Question 3.4.8
L'adresse de départ de chaque gradateur doit être programmée.
Compléter le tableau suivant, afin que toutes les adresses DMX se suivent :

Une feuille de patch a été établie pour le spectacle. Elle commence de la façon suivante :

Question 3.4.9
Lister la succession de touche sur la console Phoenix pour affecter le circuit 1 au gradateur 10.

Question 3.4.10
Donner le nombre de projecteurs commandés simultanément par le circuit 2 de la console.

Question 3.4.11
Indiquer la succession de touche sur la console Phoenix pour affecter le circuit 2 aux gradateurs 11 et 12.

Question 3.4.12

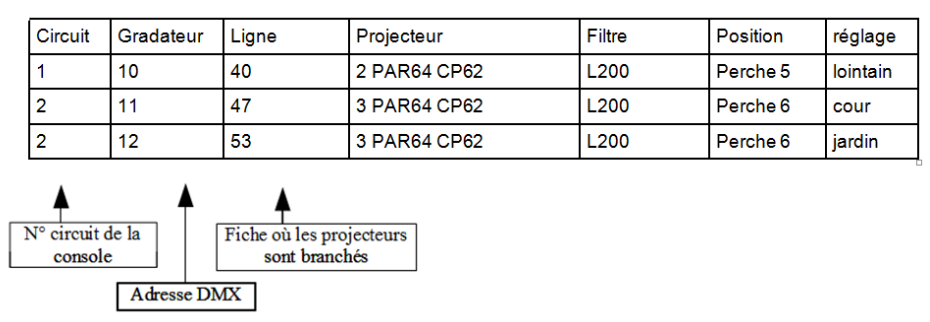

La feuille de patch indique d'orienter les projecteurs vers le lointain, la cour ou le jardin (colonne réglage).
Positionner sur le schéma ci-dessous où se situent ces différents endroits.

Question 3.4.13
Lors des essais, un PAR64 équipé d’une ampoule CP62 ne fonctionne plus : la lampe est hors d'usage.

Justifier la possibilité de remplacer la lampe CP62 par une lampe CP61.

Question 3.4.14

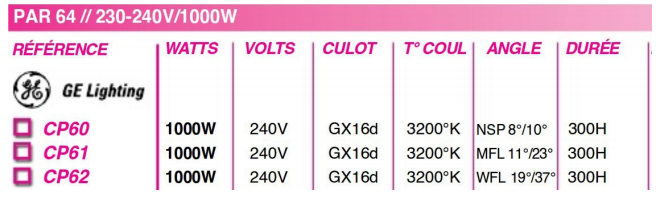

Dans le magasin de réparation du théâtre, les lampes PAR64 sont classées suivant les désignations
suivantes : « NSP », « MFL », « WFL ».
Définir la signification de ces trois acronymes en vous aidant du tableau de la question précédente.

QuestionIndiquer ce que signifie « FF » pour l'intensité lumineuse. 3.4.15

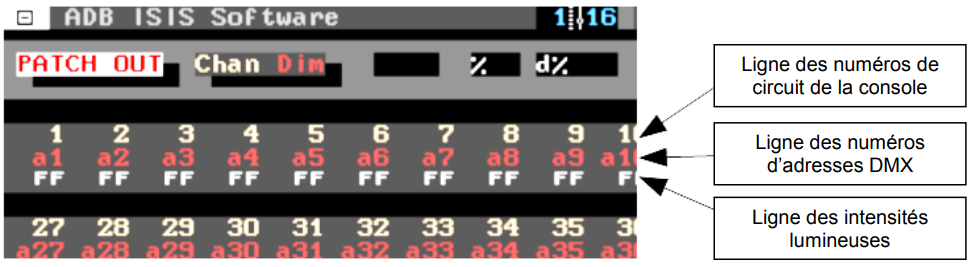

Voici une portion de l'écran de patch de sortie sur la console Phoenix 5 à l'initialisation :

Indiquer ce que signifie « FF » pour l'intensité lumineuse.

Question 3.4.16
Lister la procédure à effectuer sur la console Phoenix pour affecter une intensité lumineuse de
60% au circuit n°1.

Question 3.4.17
Justifier la valeur « 99 » qui sera affichée à l'écran de patch de la console Phoenix pour l'intensité
lumineuse de 60 % du circuit n°1.
