EP2 Bacpro SN ARED 2019

Last updated over 3 years ago
75 questions

Partie 1 – Mise en situation et présentation du projet

Le sujet portera sur la réhabilitation d’une maison.

Mise en situation

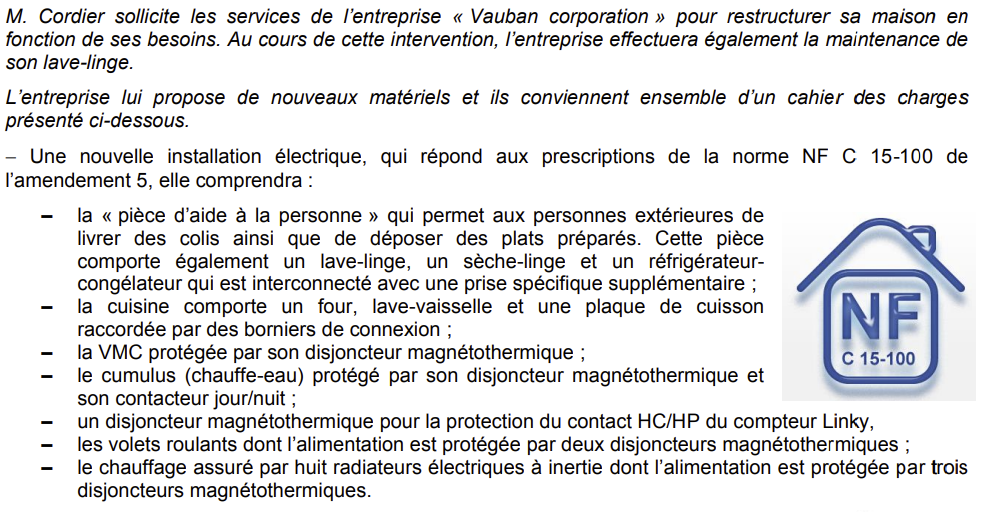

Suite à un accident qui réduit la mobilité de M. Cordier, l’entreprise « Vauban corporation » est appelée pour aménager sa maison. Le client, qui habite un pavillon individuel T4, souhaite s’équiper d’appareils ommunicants lui permettant de gérer au mieux son handicap.
Il appartiendra au technicien de l’entreprise de déterminer les matériels adaptés en fonction des nouvelles normes et du cahier des charges défini avec les besoins du client.
Seul le rez-de-chaussée est aménagé pour son handicap. La famille dispose également du reste de la maison qui ne sera pas modifié. L’implantation du rez-de-chaussée et de l’étage est fournie en page suivante.
La maison est située dans une commune dotée d’un réseau électrique de distribution souterrain.
Le mot de passe de la passerelle TYDOM 1.0 sera ARED0376.
La transmission Wi-Fi portera le nom de « connect » sur le canal 11 avec prise en compte de la norme 802.11 b/g. Cette transmission sera réalisée avec un cryptage WPA2 ainsi qu’un filtrage MAC pour les deux tablettes.

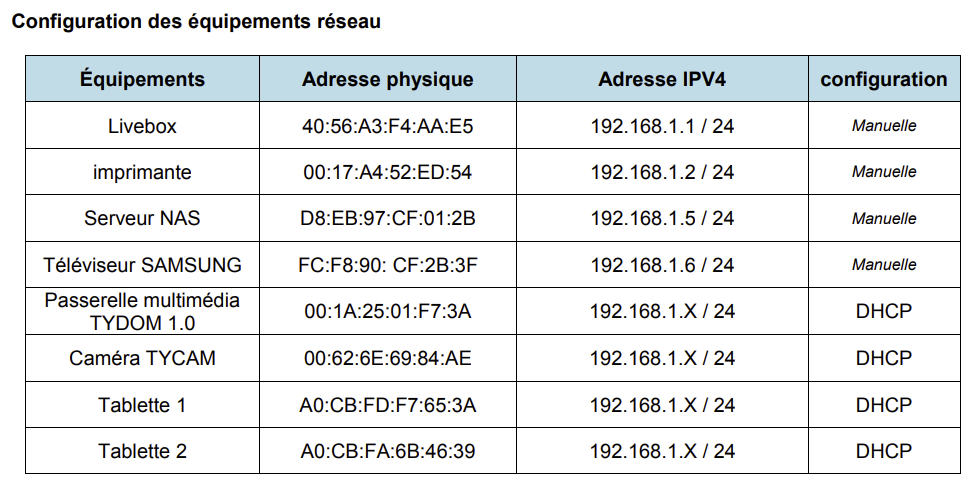

Le DHCP de la Livebox sera activé avec une plage allant de 192.168.1.10 à 192.168.1.100.
L’imprimante portera le nom « imprim ».
Le serveur NAS sera configuré de telle sorte que les données du client soient sauvegardées automatiquement sur les deux disques durs du serveur.

Partie 2 – Questionnement

2.1 Modification de la gaine technique de logement
Avant de commencer le nouvel aménagement du logement, l’installation nécessite de choisir les matériels adaptés au cahier des charges ainsi que l’amendement 5 de la norme NF C 15-100 ce qui permettra de choisir le nouveau tableau de répartition.
1

Question 2.1.1

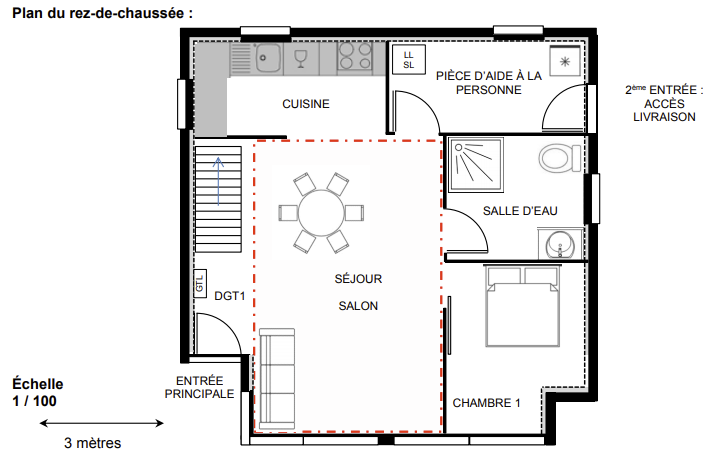

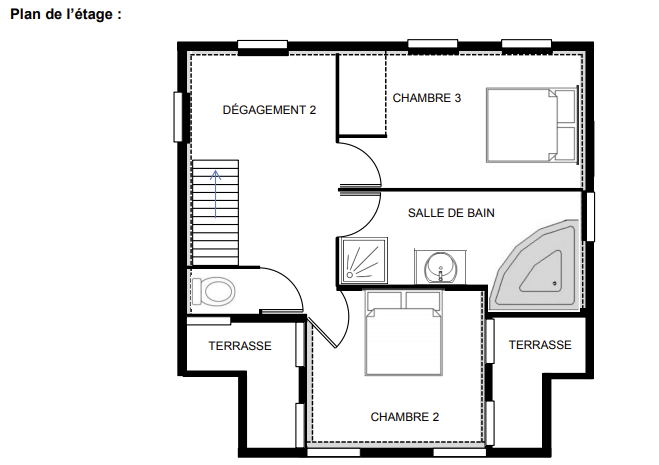

Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (cf. page S3).
Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

1

Question 2.1.2
Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE
N°1 et le cahier des charges).

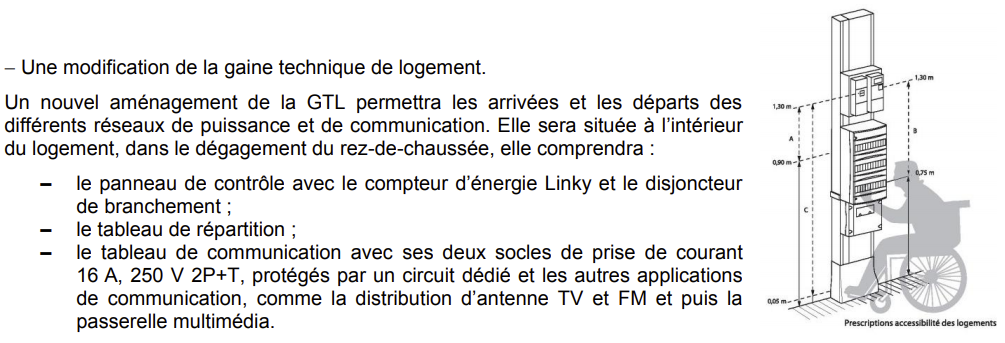

Après cet état des lieux, on propose au technicien de modifier la GTL qui s’organise autour de trois
tableaux.
1

Question 2.1.3 a)
a) Donner la traduction de l’acronyme de GTL (cf. ANNEXE N°1).

1

Question 2.1.3 b)
Donner la désignation des différents tableaux d’une GTL (cf. ANNEXE N°1).

Question 2.1.4
1

a) Déterminer le nombre de disjoncteurs magnétothermiques minimum pour la protection de l’éclairage
(cf. ANNEXE N°1). Justifier la réponse.

1

b) Déterminer la section des conducteurs pour l’éclairage ainsi que le calibre (intensité maximale) des
disjoncteurs de protection (cf. ANNEXE N°1).

Pour définir le nombre de disjoncteurs qui protègent l’installation, une distinction sera faite entre
l’étage et le rez-de-chaussée.
1

Question 2.1.5
Définir le terme « circuit spécialisé » (cf. ANNEXE N°1).

La section des conducteurs des prises est de 2,5 mm².
1

Question 2.1.6
Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement
(cf. ANNEXE N°1 et le cahier des charges).

Le nombre total de disjoncteurs magnétothermiques arrêté par l’installateur est de 20. Dans cette
étude, les termes « disjoncteurs magnétothermiques » et « interrupteurs magnétothermiques » sont
considérés comme équivalents.
1

Question 2.1.7
Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel.
Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la
réponse. Préciser également leur type (cf. ANNEXE N°1).

1

Question 2.1.8
Une rangée du tableau de répartition comprend 13 emplacements de module.
Sachant : qu’un interrupteur différentiel occupe 2 emplacements ;
qu’un disjoncteur magnétothermique occupe 1 emplacement ;
qu’un contacteur jour/nuit occupe 1 emplacement.
Déterminer le nombre de rangées minimum du tableau de répartition pour réaliser l’installation. Justifier votre
réponse en tenant compte de la réserve utile (cf. ANNEXE N°1 et le cahier des charges).

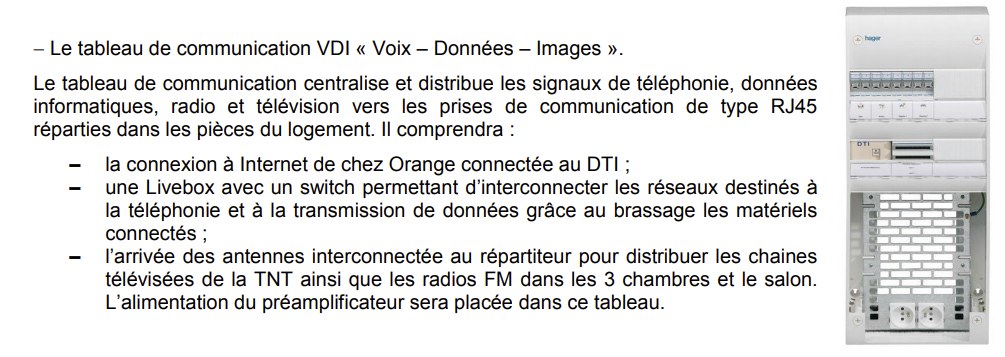

2.2 Installation du coffret VDI
On propose au technicien d’installer un coffret de communication au sein du logement, il permettra :
– de distribuer les signaux venant des antennes ;
– de brasser le réseau local Ethernet pour connecter les équipements de la maison ;
– d’interconnecter la voix sur IP.
Pour le bien-être de la personne, le choix s’est porté sur une installation « confort » dans les pièces
du rez-de-chaussée et « recommandé » à l’étage pour le reste de la famille.
Il câblera l’ensemble de l’installation VDI permettant de véhiculer des signaux télévisées large bande
jusqu’à 865 MHz.
Pour cela vous consulterez le cahier des charges.
Question 2.2.1
1

a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE
N°2).

1

b) Calculer le nombre de prises de communication souhaitées pour cette maison. Justifier la réponse.

Question 2.2.2
Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation
« ANNEXE N°2 »
1

a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier la réponse.

1

b) Citer la dénomination du câble pour réaliser la liaison

1

Question 2.2.3
Le câble retenu porte la dénomination (référence) F/FTP.
Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet
acronyme (cf. ANNEXE N°2).

Question 2.2.4
La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.
1

a) Choisir la référence du câble pour réaliser cette liaison.

1

b) Choisir la référence de la prise pour réaliser cette liaison.

Après son câblage, le technicien doit vérifier la conformité de l’installation. Pour cela, il testera les
2 liaisons les plus éloignées.
Question 2.2.5
La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de
30,48 cm (cf. ANNEXE N°3).
1

a) Citer les deux premières couleurs des contacts d’une prise RJ45.

1

b) Donner la longueur maximale d'un segment de câble entre les 2 connecteurs, puis la convertir en
pieds (feet).

Question 2.2.6
Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.
1

a) Déterminer l’exactitude de la mesure en barrant les mauvaises réponses.

1

b) Indiquer les éventuelles corrections puis la nouvelle vérification.

2.3 Paramétrage de la Livebox
La maison est déjà équipée d’une LiveBox que le technicien devra reparamétrer en vue de réaliser
son nouveau plan d’adressage.
Pour cela, il consultera le cahier des charges ainsi que la documentation (cf. ANNEXE N°5).
1

Question 2.3.1
Le technicien connecte son PC au réseau LAN avec un câble Ethernet.
Indiquer la démarche pour accéder à la page web de la LiveBox

1

Question 2.3.2
Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du
masque.

1

Question 2.3.3
Compléter les cases suivantes après la configuration de l’imprimante.

1

Question 2.3.4
Compléter le paramétrage du Wi-Fi comme souhaité.

2.4 Système delta dore

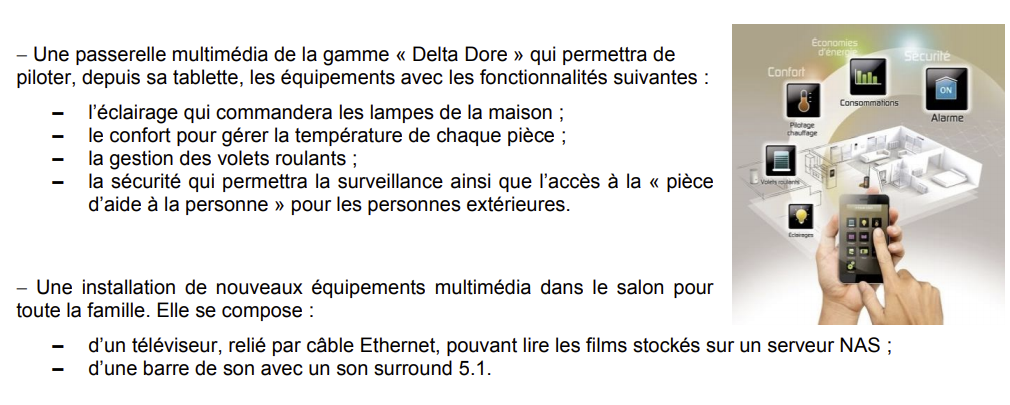

Pour une plus grande autonomie de M. CORDIER, la maison possède une pièce de vie qui permettra
d’accueillir les livreurs pour y déposer ses achats et les plats préparés du quotidien. Chaque livreur
possèdera un code et une tranche horaire définie pour y accéder. Une caméra de surveillance
permettra de filmer et d’envoyer les images en temps réel pour gérer la supervision et l’accès à cette
pièce.

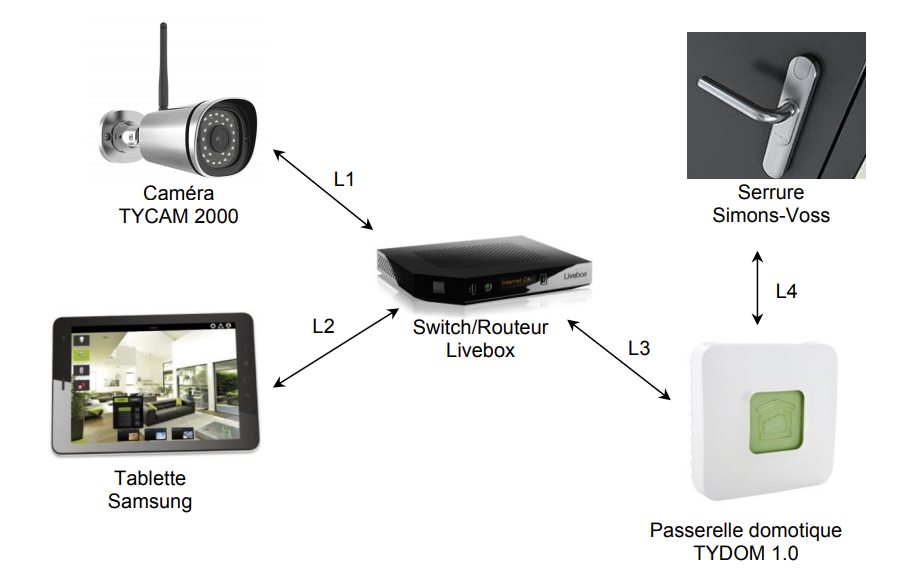

Ce système est en partie composé de :
– une caméra Delta Dore permettant l’identification du livreur ;
– une serrure Simons-Voss permettant le contrôle d’accès avec sa gâche électrique ;
– une passerelle multimédia Delta Dore TYDOM 1.0 avec prise en charge du protocole X3D ;
– une tablette permettant un retour vidéo de la caméra ;
– un switch/routeur pour la structure de réseau LAN.

Le routeur ainsi que la tablette du client sont déjà configurés. Le technicien devra installer et
configurer la passerelle TYDOM 1.0 en suivant les recommandations du cahier des charges.
Question 2.4.1
1

a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXE N°6).

1

b) Compléter l’identifiant et le mot de passe sur l’application TYDOM.

1

Le voyant du TYDOM est vert continu.
c) Indiquer l’état du TYDOM (cf. ANNEXE N°6).

Après installation du TYDOM 1.0, le technicien devra choisir puis vérifier la conformité de la caméra
en vue de son installation.

Question 2.4.2
La caméra doit être placée à l’extérieur pour visualiser les livreurs.
1

a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE
N°7).

1

b) Préciser le type de capteur utilisé (cf. ANNEXE N°7).

1

c) Préciser la taille de ce capteur puis la convertir en centimètres.

Question 2.4.3
1

a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante : α = 2 x tan-1
(L/2D).

1

b) Déterminer l’angle de prise de vue de la caméra fourni par le constructeur (cf. ANNEXE N°7).

1

c) Préciser si la caméra est correctement choisie

Le technicien devra paramétrer la caméra pour l’installer sur le réseau LAN de la maison et permettre
la communication avec l’application de chez Delta Dore.

Question 2.4.4
1

a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE
N°7).

1

b) Indiquer le débit maximal de la liaison filaire (cf. ANNEXE N°7).

1

c) Citer la norme de la liaison Wi-Fi (cf. ANNEXE N°7).

1

d) Indiquer si la LiveBox possède cette norme de communication. Justifier la réponse (cf. ANNEXE
N°5).

1

Question 2.4.5
La solution retenue, pour interconnecter la caméra, est par liaison Wi-Fi sans utiliser la fonction WPS
(connexion sécurisée d'un équipement à une borne Wi-Fi).
Énumérer les différentes étapes de la procédure (cf. ANNEXE N°7).

2.5 Installation et paramétrage home cinéma
Le client, grand amateur de films, souhaite un équipement home cinéma lui permettant de visionner
des films téléchargés sur internet. Les matériels proposés sont les suivants :
– un téléviseur SAMSUNG UE50KU6000 ;
– un serveur NAS TRENDnet TN-200 ;
– une barre de son SAMSUNG HW-F750.
On demande au technicien d'étudier les caractéristiques du téléviseur et du serveur NAS afin
d’expliquer au client ce choix.
Question 2.5.1
1

a) Donner la résolution de la dalle du téléviseur. Indiquer le nom du logo donné à cette résolution (cf.
ANNEXE N°8).

1

Le téléviseur est estampillé du logo DLNA.
b) Donner l’acronyme de DLNA puis expliquer l’intérêt de ce logo (cf. ANNEXE N°8).

Le technicien équipera le serveur NAS de 2 disques durs d’une capacité totale de stockage de 1 To.
On lui demande d'étudier les caractéristiques des fichiers vidéo téléchargés afin de pouvoir
déterminer la quantité de films à stocker.
1

Question 2.5.2

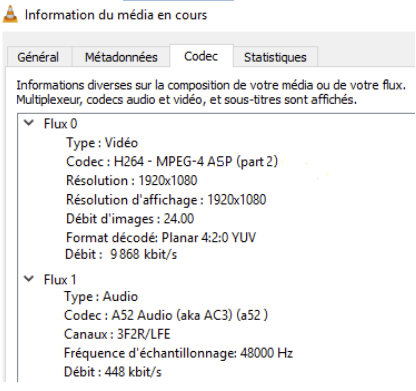

a) Indiquer les caractéristiques des vidéos à télécharger.

1

b) Donner la résolution pour ce type de fichiers. Indiquer le nom donné à cette résolution.

Question 2.1.4
1

a) Citer le procédé technique qui permet de passer du Full HD à l’UHD (cf. ANNEXE N°8).

1

b) Expliquer ce procédé au client (cf. ANNEXE N°8)

1

c) Justifier que le téléviseur peut lire ses fichiers (cf. ANNEXE N°8).

Question 2.5.4
Rappel : 1 ko = 1 000 o
1
On considère que la taille d’un film téléchargé est de 7 Go.
1

b) Calculer le nombre de films pouvant être stockés sur le serveur NAS.

Maintenant que le client peut stocker ses films préférés, le technicien devra justifier que le réseau
Ethernet peut supporter le transfert de ces derniers.
Question 2.5.5
1

a) Calculer le débit en Mbits/s pour un film.

1

b) Indiquer la vitesse de transfert du serveur NAS ainsi que de la Livebox (cf. ANNEXES N°4 et 5).

1

c) Indiquer si le réseau Ethernet et les équipements peuvent supporter ce transfert. Justifier votre
réponse (cf. ANNEXES N°4 et 5).

Étant donné que le réseau Ethernet peut véhiculer les vidéos, le technicien devra installer et
paramétrer le serveur NAS en fonction du cahier des charges.
1

Question 2.5.6
Effectuer le paramétrage réseau à appliquer afin que l'installation audiovisuelle et multimédia soit conforme
au cahier des charges.

Pour que le client profite pleinement de ses films, le technicien devra installer et paramétrer la barre
de son. On lui demande d'étudier les caractéristiques de cet ensemble home cinéma afin d’en
faciliter le fonctionnement.
Question 2.5.7
Le client souhaite contrôler l’ensemble du système home-cinéma avec une seule télécommande.
1

a) Indiquer la fonction de ce procédé en l’expliquant au client (cf. ANNEXE N°9).

1

b) Indiquer si cette fonction est présente sur les 2 matériels. Justifier votre réponse (cf. ANNEXES
N°8 et 9).

1

c) Donner la procédure pour activer cette fonction (cf. ANNEXE N°9).

Question 2.5.8
1

a) Donner le nom de la fonction qui permet de renvoyer l’information audio du TV à la barre de son par
la liaison HDMI (cf. ANNEXE N°9).

1

b) Citer son acronyme (cf. ANNEXE N°8

Optimisation de l’acoustique de la barre de son en fonction de la pièce
Question 2.5.9
1

a) Donner la signification du mode « ASC » (cf. ANNEXE N°9).

1

b) Expliquer l'intérêt de cette fonction (cf. ANNEXE N°9).

1

c) Indiquer sa procédure (cf. ANNEXE N°9).

1

Question 2.5.10

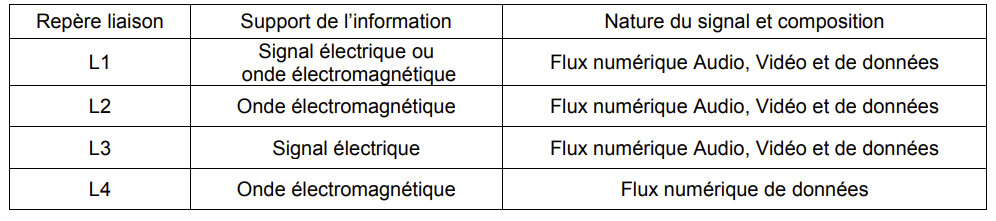

Compléter ce schéma afin de raccorder l’ensemble du système home cinéma en respectant le cahier des charges.

2.6 Maintenance du lave-linge
Lors de l'installation de la barre de son, M. Cordier demande au technicien de vérifier le
fonctionnement de son lave-linge Bosch maxx 8 eco energy.
Celui-ci s'est arrêté en cours de cycle par deux fois lors des six dernières utilisations.
Le code erreur F:43 était inscrit.
Il l'a débranché puis a relancé un cycle express qui s’est alors bien déroulé.
Question 2.6.1
1

a) Entourer, sur le document le code erreur F:43.

1

b) Énumérer les causes possibles.

1

c) Énumérer les solutions envisageables.

Le technicien décide de tester les composants incriminés.
Question 2.6.2
1

a) Donner le nom du bornier du module actionnant le moteur du lave-linge (cf. ANNEXE N°10).

1

b) Donner le nom du bornier du moteur du lave-linge (cf. ANNEXE N°10).

Le technicien teste, avec un multimètre muni de pointe de touche, le module de puissance en
fonctionnement (dynamique).
1

Question 2.6.3
Citer les E.P.I. nécessaires à cette opération

Question 2.6.4
Le technicien effectue une mesure de tension aux bornes du moteur, entre X17. 4 et X17.5 (cf. ANNEXE
N°10).
1

a) Compléter le tableau suivant.

1

Le technicien contrôle ensuite le câblage.
b) Compléter le tableau suivant en indiquant le repère correspondant sur le bornier moteur X2. Puis
interpréter les résultats.

Le technicien contrôle le moteur.

Question 2.6.5
1

a) Compléter le tableau pour une mesure en statique au stator (cf. ANNEXE N°10).

1

b) Compléter le tableau pour une mesure en statique au rotor (cf. ANNEXE N°10)

1

c) Compléter le tableau pour une mesure en statique du tachymètre (cf. ANNEXE N°10).

1

Pour vérifier le défaut trouvé, le technicien lance le programme test moteur.
d) Entourer la position du sélecteur pour actionner le programme « test moteur ».

Le technicien remarque que le temps, pour arriver à la vitesse maximum, est trop long.
Il décide de remplacer les « charbons » car ils sont usés.

Question 2.6.6
1

a) Entourer, sur le document réponse DR4 (page S30), le moteur.

1

b) Donner le numéro de codification « charbons ».
