IED Find the Dimensioning Error Part 2
By Ms. Stewart
star
star
star
star
star
Share
share
Last updated 20 days ago
20 questions
Add this activity
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Question 1
1.
Question 2
2.
Question 3
3.
Question 4
4.
Question 5
5.
Question 6
6.
Question 7
7.
Question 8
8.
Question 9
9.
Question 10
10.
Question 11
11.
Question 12
12.
Question 13
13.
Question 14
14.
Question 15
15.
Question 16
16.
Question 17
17.
Question 18
18.
Question 19
19.
Question 20
20.

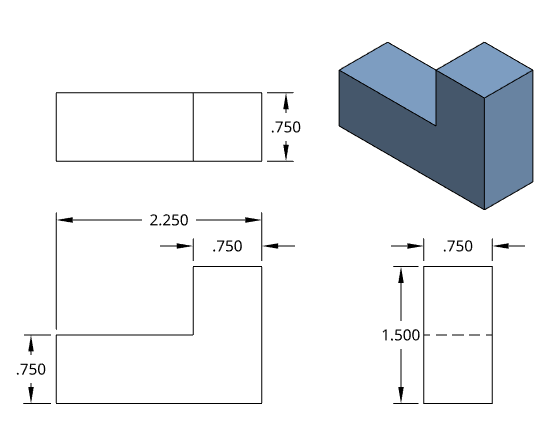

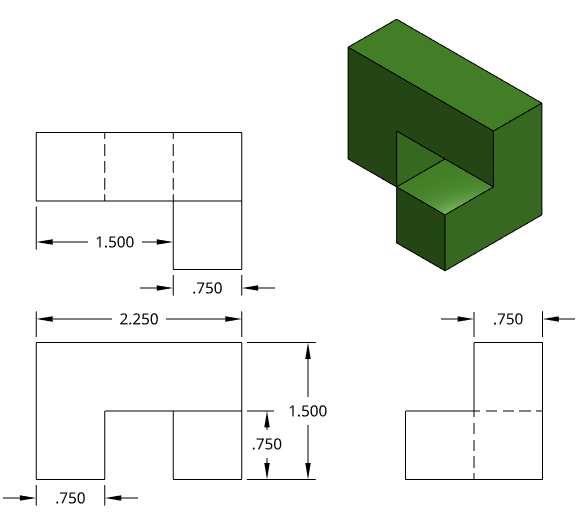

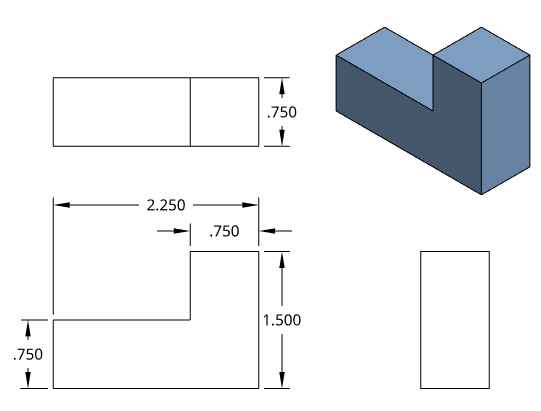

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

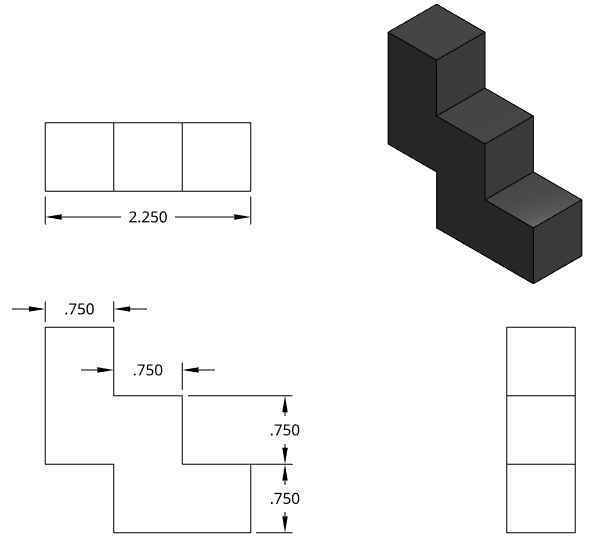

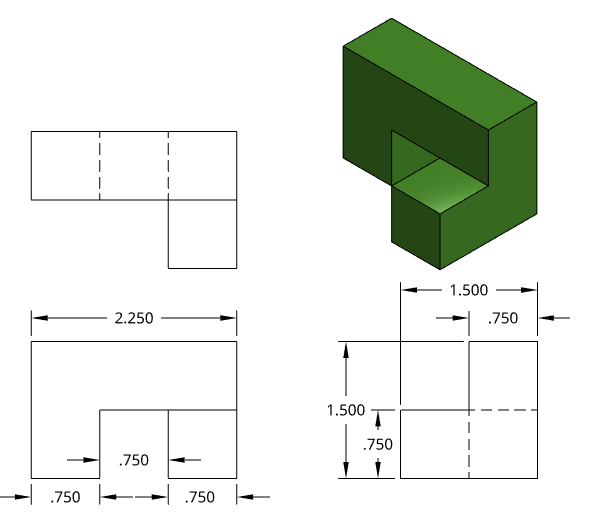

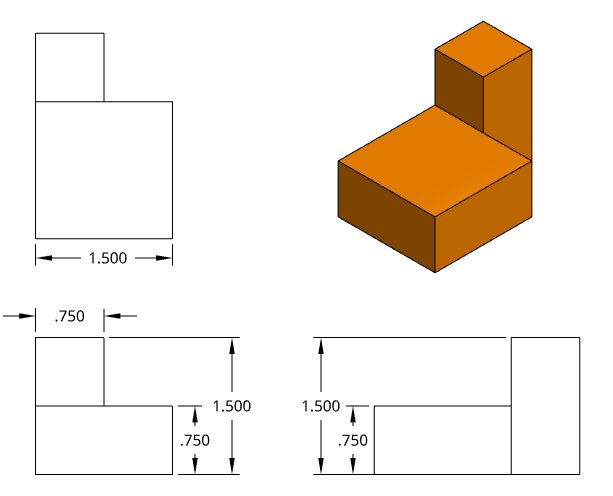

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

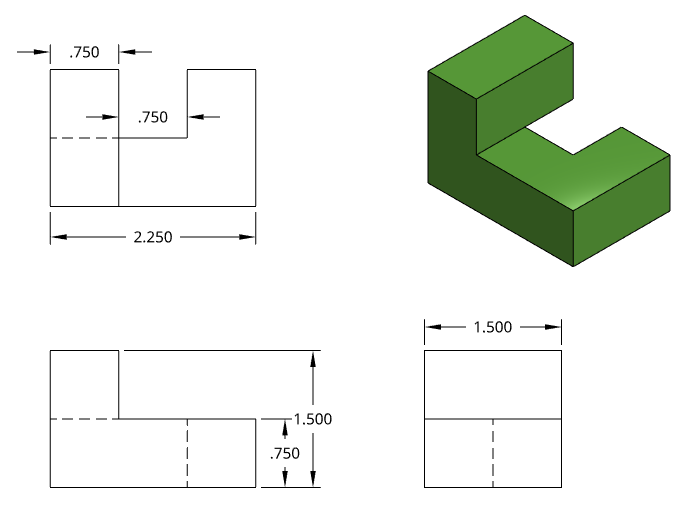

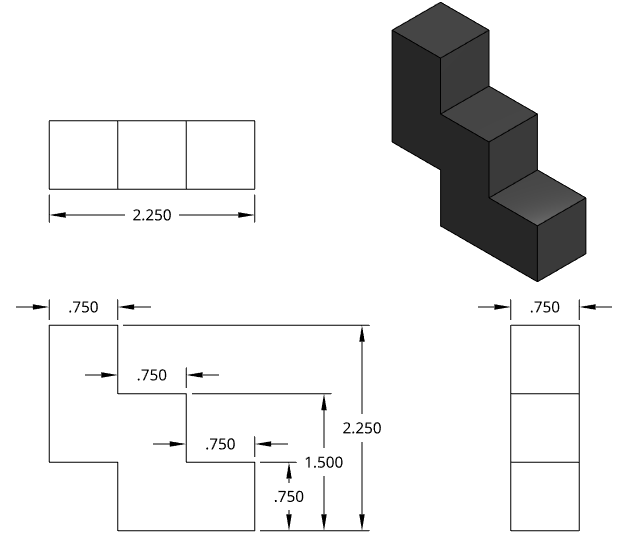

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

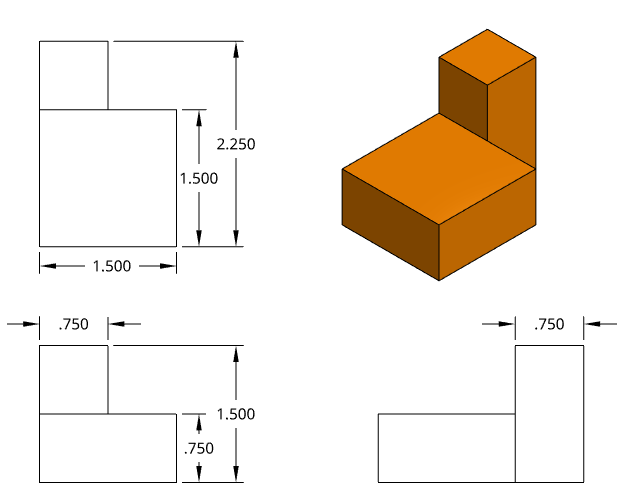

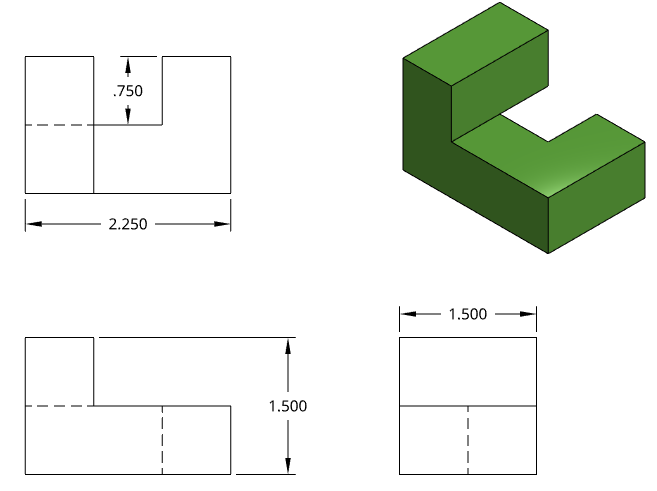

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

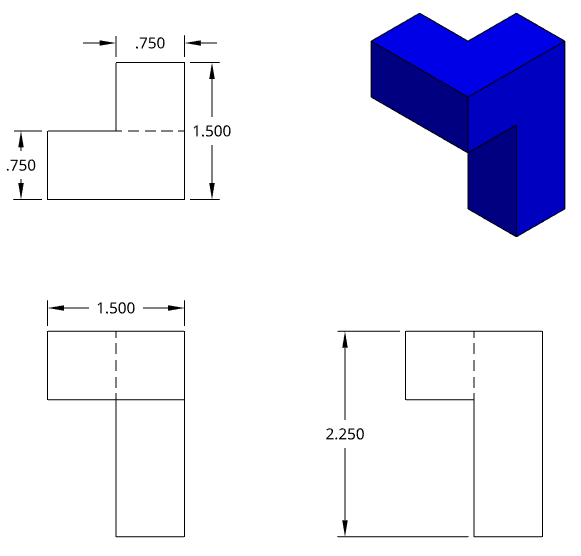

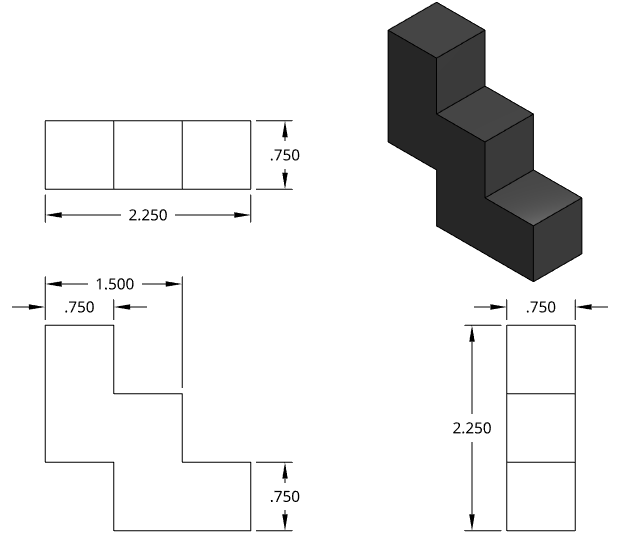

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

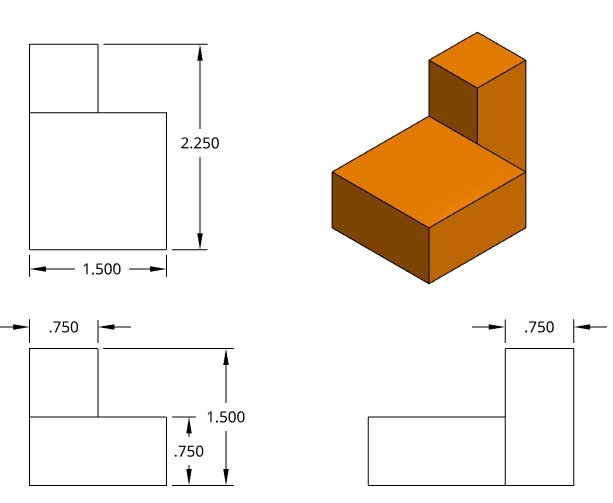

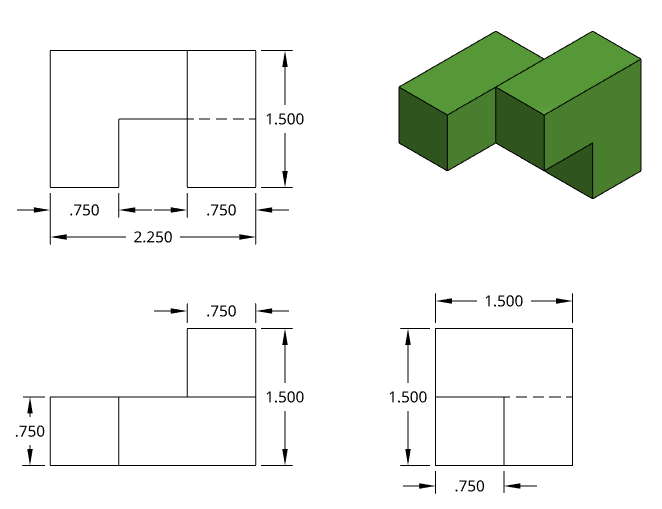

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

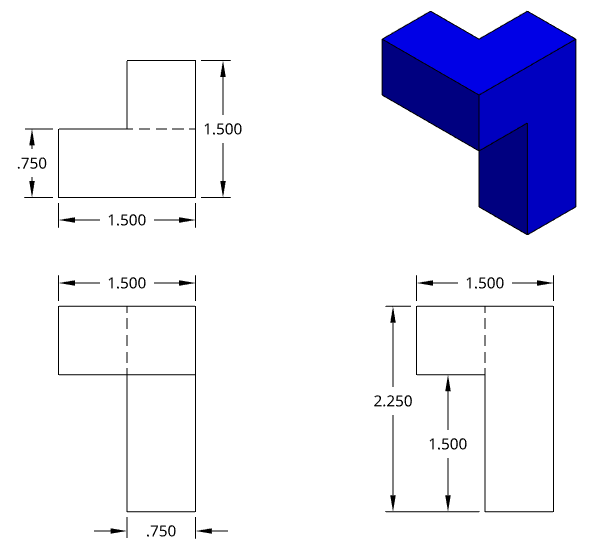

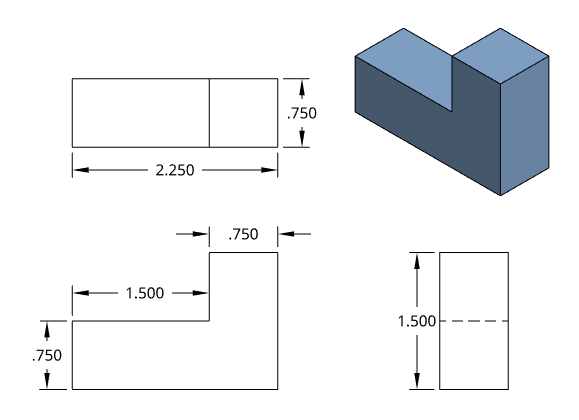

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors

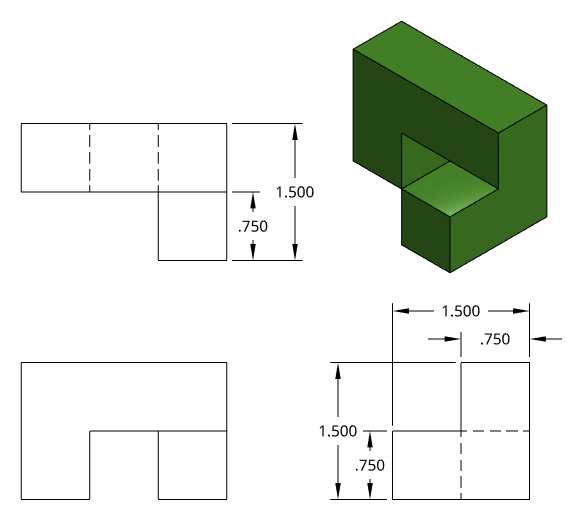

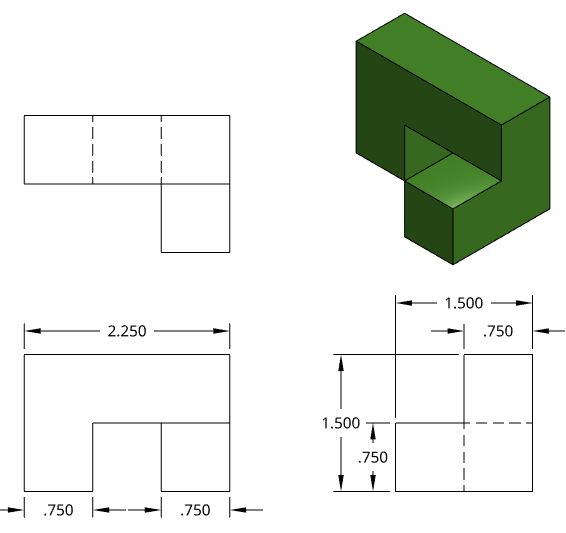

Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
Find the dimesioning errors. There may not be any, or there may be more than one.
Missing overall height
Missing a height dimension
Duplicate height given
Height has an over-dimensioned chain
Missing overall width
Missing a width dimension
Duplicate width given
Width has an over-dimensioned chain
Missing overall depth
Missing a depth dimension
Duplicate depth dimension given
Depth has an over-dimensioned chain
No dimensioning errors
