Unit 5 Quiz 2 - Fisica del Ultrasonido - Sanchez

Last updated over 2 years ago
6 questions
Este cuestionario cubre el siguiente sub-objetivo de aprendizaje:

Instrucciones:
Usted representa al personal médico de un equipo de fútbol y al generador de imágenes por ultrasonido.

Antecedentes del paciente: El paciente estaba jugando al fútbol y recibió un golpe en la parte exterior de una rodilla mientras estaba firmemente parado en el suelo. Escuchó un sonido de estallido desde el costado de su rodilla e inmediatamente cayó al suelo con dolor. Han pasado aproximadamente 55 minutos desde la lesión y el dolor ha continuado, la rodilla izquierda en el lado interno de la pierna tiene una hinchazón significativa y el paciente dice que le preocupa que se rompió el ligamento colateral medial (MCL).

Antecedentes del generador de imágenes médicas por ultrasonido: El transductor tiene diez líneas separadas 4 mm. Cada línea emite un pulso de ultrasonido a una frecuencia de 6 MHz (6 millones de ondas por segundo o, 6 ondas por microsegundo). Estos pulsos viajan a la velocidad del sonido en el cuerpo humano (1,5 milímetro / microsegundo (mm / μs)). Los siguientes diagramas muestran los datos del tiempo que se tarda la onda en ir y regresar para cada una de las 8 líneas.

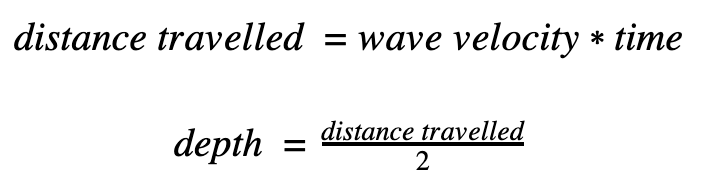

Puede utilizar los siguientes modelos matemáticos (ecuaciones) según sea necesario en este quiz.

Utilice las siguientes imágenes de cómo se tomó la ecografía del paciente y los datos para responder las preguntas a continuación.

2

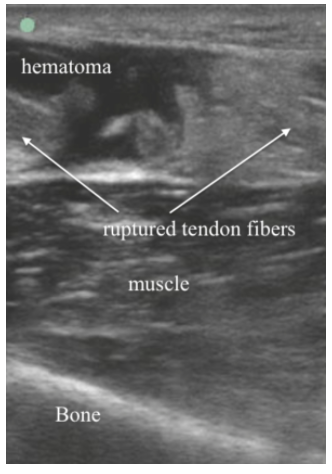

¿Qué imagen de los datos de ultrasonido coincide con la rodilla IZQUIERDA? En la sección "Muestre su trabajo", use un cuadro de texto para explicar científicamente cómo usó el ultrasonido para diagnosticar la salud o lesión del MCL en esta rodilla.

2

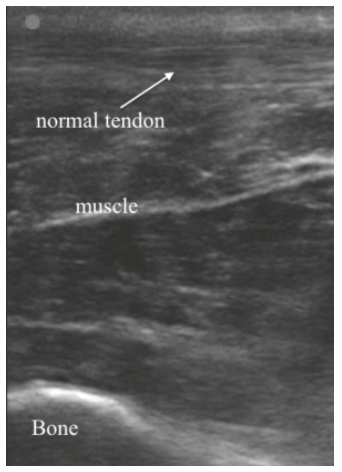

¿Qué imagen de los datos de ultrasonido coincide con la rodilla DERECHA? En la sección "Muestre su trabajo", use un cuadro de texto para explicar científicamente cómo usó el ultrasonido para diagnosticar la salud o lesión del MCL en esta rodilla.

1

Utilice los datos y los modelos matemáticos anteriores para calcular:
¿Qué profundidad tiene el hueso de la pierna derecha?
Muestra tu trabajo para obtener todo el crédito.
Recuerda que:
Profundidad=(v*t)/2

1

¿Dónde estaba el mayor reflejo en los datos del sonograma y por qué estaba allí? (donde están los picos mas grandes)

1

¿De qué manera podría aumentar la resolución de este generador de imágenes de ultrasonido?

1

Explicar la física básica de las imágenes médicas por ultrasonido. Para la descripción escrita, asegúrese de incluir los términos técnicos:
imágenes médicas de ultrasonido, transductor, ondas de ultrasonido, velocidad de onda, el límite entre medios (o "interfaz"), reflexión, amplitud y tiempo de tránsito.
