Question 2.1.1

Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (page S3).

Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

Question 2.1.2

Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE N°1 et le cahier des charges).

a) Donner la traduction de l’acronyme de GTL (cf. ANNEXEN°1).

b) Donner la désignation des différents tableaux d’une GTL (cf. ANNEXEN°1).

Déterminer le nombre de disjoncteurs magnétothermiques minimum pour la protection de l’éclairage (cf. ANNEXE N°1). Justifier laréponse.

b) Déterminer la section des conducteurs pour l’éclairage ainsi que le calibre (intensité maximale) des disjoncteurs de protection (cf. ANNEXE N°1).

Définir le terme « circuit spécialisé » (cf. ANNEXE N°1)

Question 2.1.6

Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement (cf. ANNEXE N°1 et le cahier descharges).

Question 2.1.7

Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel. Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la réponse. Préciser également leur type (cf. ANNEXE N°1).

Question 2.1.8

Une rangée du tableau de répartition comprend 13 emplacements demodule.

Sachant :

• qu’un interrupteur différentiel occupe 2 emplacements;

• qu’un disjoncteur magnétothermique occupe 1 emplacement ;qu’un contacteur jour/nuit occupe 1 emplacement.

Déterminer le nombre de rangées minimum du tableau de répartition pour réaliser l’installation.

Justifier votre réponse en tenant compte de la réserve utile (cf. ANNEXE N°1 et le cahier des charges).

Question 2.2.1

a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE N°2).

b) Calculer le nombre de prises de communication souhaitées pour cette maison. Justifier laréponse.

Question 2.2.2

Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation

« ANNEXE N°2 ».

a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier laréponse.

b) Citer la dénomination du câble pour réaliser la liaison.

Question 2.2.3

Le câble retenu porte la dénomination (référence) F/FTP.

Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet acronyme (cf. ANNEXEN°2).

Question 2.2.4

La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.

a) Choisir la référence du câble pour réaliser cette liaison.

b) Choisir la référence de la prise pour réaliser cette liaison.

Question 2.2.5

La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de30,48 cm (cf. ANNEXE N°3).

a) Citer les deux premières couleurs des contacts d’une prise RJ45.

Donner la longueur maximale d'un segment de câble entre les 2 connecteurs, puis la convertir en pieds (feet).

Question 2.2.6

Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.

a) Déterminer l’exactitude de la mesure en barrant les mauvaisesréponses.

b) Indiquer les éventuelles corrections puis la nouvelle vérification.

Question 2.3.1

Le technicien connecte son PC au réseau LAN avec un câble Ethernet.

Indiquer la démarche pour accéder à la page web de la LiveBox.

Question 2.3.2

Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du masque.

Question 2.3.3

Compléter les cases suivantes après la configuration de l’imprimante.

Question 2.3.4

Compléter le paramétrage du Wi-Fi comme souhaité.

Question 2.4.1

a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXEN°6)

b) Compléter l’identifiant et le mot de passe sur l’applicationTYDOM.

Le voyant du TYDOM est vert continu.

Indiquer l’état du TYDOM (cf. ANNEXEN°6).

Question 2.4.2

La caméra doit être placée à l’extérieur pour visualiser les livreurs.

a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE N°7)

b) Préciser le type de capteur utilisé (cf. ANNEXE N°7).

c) Préciser la taille de ce capteur puis la convertir encentimètres.

Question 2.4.3

a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante :

α = 2 x tan-1(L/2D)

b) Déterminer l’angle de prise de vue de la caméra fourni par le constructeur (cf. ANNEXEN°7).

c) Préciser si la caméra est correctement choisie.

Question 2.4.4

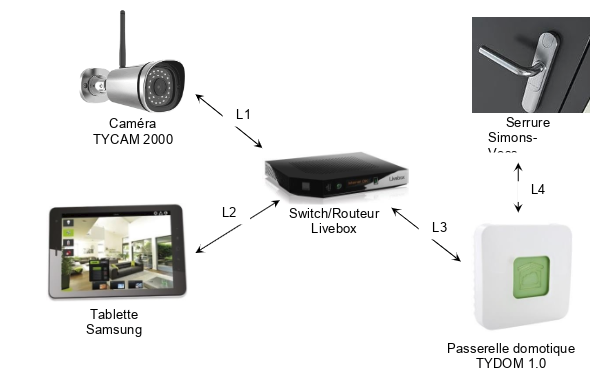

a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE N°7).

b) Indiquer le débit maximal de la liaison filaire (cf. ANNEXEN°7).

c) Citer la norme de la liaison Wi-Fi (cf. ANNEXEN°7).

d) Indiquer si la LiveBox possède cette norme de communication. Justifier la réponse (cf. ANNEXE N°5).

Question 2.4.5

La solution retenue, pour interconnecter la caméra, est par liaison Wi-Fi sans utiliser la fonction WPS(connexion sécurisée d'un équipement à une borne Wi-Fi).

Énumérer les différentes étapes de la procédure (cf. ANNEXE N°7).

Question 2.5.1

a) Donner la résolution de la dalle du téléviseur. Indiquer le nom du logo donné à cette résolution (cf. ANNEXEN°8).

Le téléviseur est estampillé du logo DLNA.

b) Donner l’acronyme de DLNA puis expliquer l’intérêt de ce logo (cf. ANNEXEN°8).

Question 2.5.2

a) Indiquer les caractéristiques des vidéos à télécharger

(Norme de codage vidéo, Nombre d’images par seconde, Débit d’images, Nombre de canaux audio, Flux audio.

Question 2.5.3

a) Citer le procédé technique qui permet de passer du Full HD à l’UHD (cf. ANNEXEN°8).

b) Expliquer ce procédé au client (cf. ANNEXEN°8).

c) Justifier que le téléviseur peut lire ses fichiers (cf. ANNEXEN°8).

Question 2.5.4

Rappel : 1 ko = 1 000 o

a) Calculer la taille, en Go, d'un film de 1 h 30 avec les caractéristiques d'encodageprécédentes.

On considère que la taille d’un film téléchargé est de 7 Go.

b) Calculer le nombre de films pouvant être stockés sur le serveurNAS.

Question 2.5.5

a) Calculer le débit en Mbits/s pour u nfilm

b) Indiquer la vitesse de transfert du serveur NAS ainsi que de la Livebox (cf. ANNEXES N°4 et5).

c) Indiquer si le réseau Ethernet et les équipements peuvent supporter ce transfert. Justifier votre réponse (cf. ANNEXES N°4 et5).

Question 2.5.6

Effectuer le paramétrage réseau à appliquer afin que l'installation audiovisuelle et multimédia soit conforme au cahier des charges.

Question 2.5.7

Le client souhaite contrôler l’ensemble du système home-cinéma avec une seule télécommande.

a) Indiquer la fonction de ce procédé en l’expliquant au client (cf. ANNEXEN°9).

b) Indiquer si cette fonction est présente sur les 2 matériels. Justifier votre réponse (cf. ANNEXES N°8 et9)

c) Donner la procédure pour activer cette fonction (cf. ANNEXEN°9).

Question 2.5.8

a) Donner le nom de la fonction qui permet de renvoyer l’information audio du TV à la barre de son par la liaison HDMI (cf. ANNEXEN°9).

b) Citer son acronyme (cf. ANNEXEN°8).

Question 2.5.9

a) Donner la signification du mode « ASC » (cf. ANNEXEN°9).

b) Expliquer l'intérêt de cette fonction (cf. ANNEXE N°9).

c) Indiquer sa procédure (cf. ANNEXEN°9).

Question 2.5.10

Compléter le document réponse suivant afin de raccorder l’ensemble du système home cinéma en respectant le cahier des charges.

Question 2.6.1

a) Entourer ci-dessous le code erreur F:43.

b) Énumérer les causes possibles.

c) Énumérer les solutionsenvisageables.

Question 2.6.2

a) Donner le nom du bornier du module actionnant le moteur du lave-linge (cf. ANNEXEN°10).

b) Donner le nom du bornier du moteur du lave-linge (cf. ANNEXEN°10).

Question 2.6.3

Citer les E.P.I. nécessaires à cette opération.

Question 2.6.4

Le technicien effectue une mesure de tension aux bornes du moteur, entre X17. 4 et X17.5 (cf. ANNEXEN°10).

a) Compléter le tableau suivant

Le technicien contrôle ensuite le câblage.

b) Compléter le tableau suivant en indiquant le repère correspondant sur le bornier moteur X2. Puis interpréter lesrésultats.

Question 2.6.5

a) Compléter le tableau pour une mesure en statique au stator (cf. ANNEXEN°10).

b) Compléter le tableau pour une mesure en statique au rotor (cf. ANNEXEN°10).

c) Compléter le tableau pour une mesure en statique du tachymètre (cf. ANNEXEN°10).

Pour vérifier le défaut trouvé, le technicien lance le programme test moteur.

d) Entourer, sur le document réponse DR3 (page S29), la position du sélecteur pour actionner le programme « test moteur».

Question 2.6.6

a) Entourer, sur le document réponse DR4 (page S30), lemoteur.

b) Donner le numéro de codification « charbons».
