EP2 SN ARED 2020

Documentation technique

Partie 1 – Mise en situation et présentation du projet
Les travaux suivants sont envisagés :
- équiper la maison en domotique pour l’éclairage et la gestion de l'énergie électrique ;
- installer et mettre en service dans la cuisine une table de cuisson à induction, une hotte aspirante et un réfrigérateur-congélateur ;
- modifier le câblage internet cuivre en fibre optique.

1.1Description des ressources techniques
1.1.1 Domotique liée à l’éclairage et à la gestion des énergies


La solution devra gérer l’éclairage et le chauffage du domicile. Une proposition d’une entreprise a retenu l’attention du client. L’étude portera sur sa validation.

1.1.2 Électrodomestique

L’électroménager de la cuisine étant obsolète, le client souhaite disposer d’appareils connectés.

1.1.3 Évolution de l’accès internet
Un fournisseur d’accès vient de contacter le client pour lui signaler qu’il est éligible à la fibre optique. Il lui propose une solution de réalisation de câblage.

Partie 2 – Questionnement
2.1 Domotique liée au confort et à la gestion des énergies
Le client souhaite équiper sa maison en domotique pour le confort et la gestion de l'énergie électrique. La solution retenue est proposée par le fabricant DELTA DORE. Ce choix a été motivé par les raisons suivantes :
marque française qui fabrique en France ;
proximité avec le support technique dont les centres d'appel sont situés en France.

1

Question 2.1.1
Le client désire pouvoir gérer l'éclairage à distance pour simuler une présence dans la maison, lors de périodes de vacances par exemple.
La solution retenue est la BOX TYDOM 1.0 associée à un récepteur radio TYXIA 4610 dont les caractéristiques sont données en ANNEXE N°1.
La centralisation et la gestion de l'ensemble des objets connectés de la maison s'effectuent grâce à une BOX dédiée à la domotique, la BOX TYDOM 1.0. Cette dernière est accessible localement via le LAN, ou à distance via Internet. Son accès est protégé par un identifiant et un mot de passe. L’identifiant dépend de l’adresse MAC de la BOX alors que le mot de passe imposé par le client est le suivant : 1234567a
Identifier les entrées / sorties de cette BOX.

1

Question 2.1.2
Compléter le plan de connexion dans le document réponses DR1 page S18/19 en raccordant la BOX Tydom à son alimentation et au réseau Ethernet.

1

Question 2.1.3
Après une mise sous tension de la BOX Tydom, le voyant de visualisation de l'état du système s'allume en vert, fixe (cf. ANNEXE N°1).
Identifier l'état correspondant du système.

1

Question 2.1.4
Le client souhaite à présent accéder aux fonctionnalités de sa BOX domotique via son Smartphone.
Indiquer le nom de l'application gratuite à télécharger.

1

Question 2.1.4
Le client souhaite à présent accéder aux fonctionnalités de sa BOX domotique via son Smartphone.
Indiquer le nom de l'application gratuite à télécharger.

1

Question 2.1.5
Ci-dessous une photographie de la plaque signalétique de la BOX domotique :

Indiquer la signification des indications entourées sur la fiche signalétique ci-dessus.

1

Question 2.1.6
Compléter les cases "Identifiant" et "Mot de passe" pour pouvoir se connecter à l'application.

1

Question 2.1.7
Par défaut, la BOX Tydom est configurée en DHCP.
Indiquer la signification de cet acronyme et préciser le rôle de ce protocole.

1

Question 2.1.8
Les fonctionnalités de la BOX Tydom ne sont pour le moment accessibles qu’en local, ce qui signifie que l’utilisateur ne se trouve pas chez lui, il ne pourra pas se connecter à sa BOX domotique.
Pour pouvoir accéder à la BOX Tydom à distance, il faut déclarer sur la BOX ADSL l’adresse IP que l’on souhaite attribuer à la BOX Tydom et effectuer une redirection de port.
Le plan d’adressage IPV4 sur la BOX ADSL est défini de la façon suivante :
Plage DHCP : 192.168.1.10 - 192.168.1.60
Plage IP Fixe : 192.168.1.61 - 192.168.1.99
L’adresse IP attribuée à la BOX Tydom est la suivante : 192.168.1.55
Dans les paramètres réseau de la BOX ADSL, il est à présent nécessaire de déclarer l’adresse IP fixe de la BOX Tydom et effectuer une redirection de port en 8080.
Compléter les paramètres réseaux ci-dessous.

1

Question 2.1.9
Indiquer la procédure à suivre pour vérifier l’état de la configuration de la BOX Tydom.

1

Question 2.1.10
L’adresse IP publique de la BOX ADSL est 78.232.21.37, et pour rappel, l’adresse IP de la BOX Tydom est désormais 192.168.1.55.
Indiquer l’adresse IP et la redirection de port permettant de se connecter à la BOX Tydom à distance, via le navigateur Internet.

1

Question 2.1.11
La BOX Tydom est désormais configurée. Le récepteur radio Tyxia 4610 exécute les commandes radio émises par la centrale domotique Tydom, et ce, dans le but de contrôler un système d’éclairage à distance. Pour information, le protocole utilisé est le X3D (cf. ANNEXE N°2).
Le récepteur radio Tyxia 4610 pilote un système d’éclairage composé de six spots halogènes encastrables d’une puissance de 50 Watts chacun.
Compléter le schéma de câblage du système d’éclairage dans le document réponses DR2 page S18/19.

1

Question 2.1.12
Afin de réaliser des économies d’énergie, le client souhaite remplacer les six spots halogènes par des spots LED d’une puissance de 3 W chacun.
Calculer les économies réalisées en euros et par an, pour un éclairage d’une durée annuelle moyenne de 2 000 heures, et ce, au tarif de 0,15 euros par kWh.

1

Question 2.1.13
Dans la notice d’installation de la BOX Tydom, il est mentionné que celle-ci peut être associée à des produits de la gamme RT 2012.
Résumer en une phrase le rôle de la RT 2012 et indiquer la valeur du coefficient d’énergie primaire (CEP) à ne pas dépasser dans un bâtiment (cf. ANNEXE N°3).
Pour rappel : le kWhep est une unité de mesure de la consommation d’énergie primaire qui sert notamment à mesurer la performance énergétique d’un bâtiment. Contrairement au kWh facturé, le kWhep tient compte de l’énergie nécessaire à la production et au transport de l’électricité.

1

Question 2.1.14
Pour faire des économies d’énergie et respecter au mieux la RT 2012, le propriétaire de la maison souhaite installer un système de régulation de température connecté. Le client pourra ainsi contrôler le chauffage de sa maison à distance et obtenir un suivi de sa consommation.
Le système de régulation de température choisi par le client est le Calybox 2020 WT (cf. ANNEXE N°4).
Compléter le schéma de câblage du système de régulation de température dans le document réponses DR3 page S19/19.

1

Question 2.1.15
Pour cette question se référer à l’ANNEXE N°1.
Après quelques mois d’utilisation et un violent orage survenu durant une nuit, la BOX Tydom n’est plus opérationnelle. Le client fait appel à un technicien, lequel diagnostique une défaillance du bloc alimentation de la Tydom.
Justifier son diagnostic en complétant le tableau ci-dessous :

2.2 ÉLECTRODOMESTIQUE
Le client souhaite remplacer plusieurs équipements électrodomestiques de sa cuisine en installant une table de cuisson à induction ELECTROLUX EHN7532LHK, une hotte aspirante ELECTROLUX EFB90981OX et un réfrigérateur congélateur SAMSUNG RB38M.

1

Question 2.2.1
Les anciens équipements, achetés en 2006, doivent être traités conformément à la directive DEEE : Déchets d'Équipements Électriques et Électroniques (cf. ANNEXE N°6).
Indiquer le symbole faisant référence au recyclage et préciser les traitements que doivent subir les anciens équipements.

1

Question 2.2.2
La table de cuisson à retirer est raccordée électriquement au niveau du mur de la cuisine à côté de la prise de courant du four. Les alimentations sont placées derrière le four sous la plaque de cuisson. Le tableau de répartition des protections électriques se trouve dans l’entrée du domicile (cf. ANNEXES N°7 et N°8).
Préciser les caractéristiques et les références de l’alimentation de la plaque de cuisson à retirer et en déduire les conditions de déconnexion.

1

Question 2.2.3
Identifier le titre d’habilitation que doit posséder le technicien polyvalent (installation, mise en service et maintenance) chargé du remplacement des équipements.

1

Question 2.2.4
Indiquer les étapes de la procédure de consignation à réaliser (cf. ANNEXE N°9).

1

Question 2.2.5
Préciser les équipements de protection électrique (EPI) à utiliser lors de la vérification de l’absence de tension sur la boite de connexion de la table de cuisson à retirer.

1

Question 2.2.6
La nouvelle table de cuisson doit être installée dans l’encastrement existant. La hauteur disponible entre le haut du four encastré et le dessus du plan de travail est de 8 cm.
Vérifier que la hauteur minimale préconisée par ELECTROLUX sous la dalle vitrocéramique de la table de cuisson est correcte (cf. ANNEXE N°10).

1

Question 2.2.7
L’installation de la hotte aspirante doit être réalisée conformément aux préconisations du fabricant.
Relever dans la documentation technique le niveau de bruit lorsque la hotte est utilisée en fonctionnement « normal à vitesse maximale » en qualifiant son niveau et en le comparant à un équipement domestique (cf. ANNEXES N°11 et N°12).

1

Question 2.2.8
Indiquer (en centimètres) la hauteur minimum à respecter entre la table de cuisson et la hotte aspirante (cf. ANNEXE N°12).

1

Question 2.2.9
Expliquer l’utilité de la fonction Hob2Hood (cf. ANNEXE N°12).

1

Question 2.2.10
La hotte est équipée d’un moteur asynchrone monophasé (symbole M~ sur le schéma électrique). Les essais réalisés lors d’une première mise en service montrent que la hotte ne fonctionne pas, son moteur ronronne mais ne démarre pas (cf. ANNEXE N°12).
Indiquer le nom et la fonction du composant connecté par les conducteurs jaune et marron sur le moteur.

1

Question 2.2.11
Le réfrigérateur/congélateur connecté SAMSUNG RB38M vient d’être installé et mis en service (cf. ANNEXE N°13).
Identifier les 7 principales fonctions de l’application Samsung Family Hub qui équipe le réfrigérateur/congélateur connecté SAMSUNG.

1

Question 2.2.12
Définir la fonction des plateformes « Androïd » et « IOS ».

1

Question 2.2.13
Le client dispose d’un smartphone équipé du logiciel Kit Kat version 4.4.2.
À sa demande, le technicien a installé l’application Samsung connect. Malgré cela le client n’arrive pas à établir la connexion avec le réfrigérateur.
Expliquer la non compatibilité de connexion du smartphone avec le réfrigérateur.

1

Question 2.2.14
Expliquer pourquoi en cas de panne du réfrigérateur, il n’est pas systématiquement nécessaire de faire intervenir à domicile un technicien agréé Samsung.

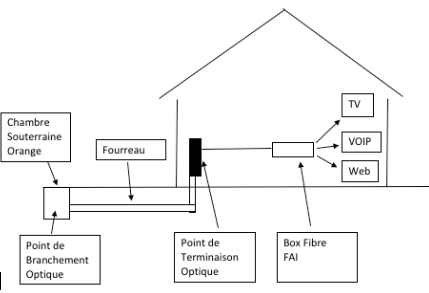

2.3 Installation du boitier optique dans la maison
La maison est éligible à la fibre optique. Le technicien de la société orange est chargé d’installer le boitier optique PTO/DTIO et la LiveBox Fibre.
Rappel : le point de démarcation optique et le point de branchement optique sont confondus car ils sont situés en limite de propriété.

1

Question 2.3.1
Indiquer la signification des acronymes FTTH et PTO (cf. ANNEXE N°16).

1

Question 2.3.2
Répondre à la question ci-dessous en vous aidant du plan de la maison (cf. ANNEXE N°19).
Déterminer la longueur de câble qui passera dans le fourreau qui sera installée près de la GTL entre le PBO et le PTO.

1

Question 2.3.3
On prendra comme longueur de câble 19 m.
Indiquer la référence du boitier PTO/DTIO équipé de 4 raccords sans volet (cf. ANNEXE N°14)

1

Question 2.3.4
Indiquer à quel endroit le technicien doit réaliser la soudure pour brancher le câble PTO/DTIO (cf. ANNEXE N°19).

1

Question 2.3.5
La livebox est équipée d’un module SFP (cf. ANNEXE N°18).
Indiquer le rôle du module SFP.

1

Question 2.3.6
Indiquer le nom du connecteur du pigtail du boitier PTO/DTIO (cf. ANNEXE N°14).

1

Question 2.3.7
Indiquer la couleur du connecteur SC/APC du pigtail (cf. ANNEXE N°14).

1

Question 2.3.8
Identifier dans les cases ci-dessous les différents connecteurs SC, LC et FC (cf. ANNEXE N°17).

1

Question 2.3.9
Indiquer la longueur du lovage dans la cassette du PTO/DTIO (cf. ANNEXE N°14).

1

Question 2.3.10
Indiquer la référence de la jarretière reliant la livebox et le boitier PTO/DTIO, sachant qu’ils sont séparés de 7 m (cf. ANNEXE N°15).

1

Question 2.3.11
Cocher parmi les deux propositions la partie de la liaison qui affaiblit le plus la transmission.

1

Question 2.3.12
Indiquer le type de connecteur adéquat pour le câblage de l’installation (cf. ANNEXE N°17).

1
