Notes à l’attention du candidat
Le sujet comporte 3 parties différentes:
partie 1 : mise en situation et présentation du projet;
partie 2 : questionnement ;
partie 3 : documentsréponses.
Vous devez répondre directement sur les documents du dossier sujet dans les espaces prévus, en apportant un soin particulier dans la rédaction des réponses aux différentesquestions.
Vous ne devez pas noter vos nom et prénom sur ce dossier hormis dans la partie anonymat en haut de cettepage.
Vous devez rendre l’ensemble des documents du dossier sujet en find’épreuve.
L'usage de tout modèle de calculatrice, avec ou sans mode examen, estautorisé.
Dès que le sujet vous est remis, assurez-vous qu’il estcomplet.

Partie 1 – Mise en situation et présentation du projet

Mise en situation
Suite à un accident qui réduit la mobilité de M. Cordier, l’entreprise « Vauban corporation » est appelée pour aménager sa maison. Le client, qui habite un pavillon individuel T4, souhaite s’équiper d’appareils communicants lui permettant de gérer au mieux son handicap.
Il appartiendra au technicien de l’entreprise de déterminer les matériels adaptés en fonction des nouvelles normes et du cahier des charges défini avec les besoins du client.

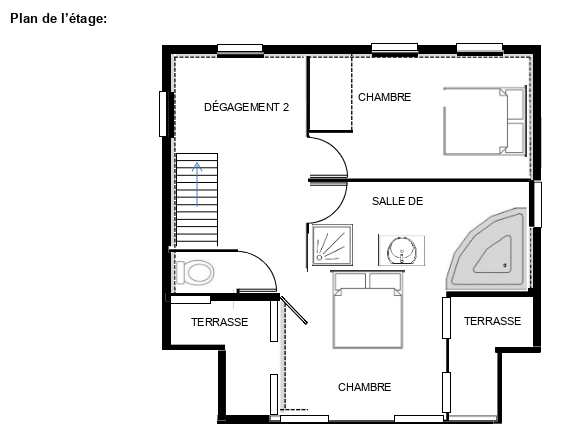

Seul le rez-de-chaussée est aménagé pour son handicap. La famille dispose également du reste de la maison qui ne sera pas modifié. L’implantation du rez-de-chaussée et de l’étage est fournie en page suivante.
La maison est située dans une commune dotée d’un réseau électrique de distribution souterrain.

1.1 Description des ressourcestechniques
M. Cordier sollicite les services de l’entreprise « Vauban corporation » pour restructurer sa maison enfonction de ses besoins. Au cours de cette intervention, l’entreprise effectuera également la maintenance de son lave-linge.
L’entreprise lui propose de nouveaux matériels et ils conviennent ensemble d’un cahier des chargesprésentéci-dessous.
Une nouvelle installation électrique, qui répond aux prescriptions de la norme NF C 15-100 de l’amendement 5, elle comprendra:
la « pièce d’aide à la personne » qui permet aux personnes extérieures de livrer des colis ainsi que de déposer des plats préparés. Cette pièce comporte également un lave-linge, un sèche-linge et un réfrigérateur- congélateur qui est interconnecté avec une prise spécifique supplémentaire;
la cuisine comporte un four, lave-vaisselle et une plaque de cuisson raccordée par des borniers de connexion;
la VMC protégée par son disjoncteur magnétothermique;
le cumulus (chauffe-eau) protégé par son disjoncteur magnétothermique et son contacteur jour/nuit;
un disjoncteur magnétothermique pour la protection du contact HC/HP du compteurLinky,
les volets roulants dont l’alimentation est protégée par deux disjoncteurs magnétothermiques
le chauffage assuré par huit radiateurs électriques à inertie dont l’alimentation est protégée par trois disjoncteursmagnétothermiques.

Une modification de la gaine technique de logement.
Un nouvel aménagement de la GTL permettra les arrivées et les départs des différents réseaux de puissance et de communication. Elle sera située à l’intérieur du logement, dans le dégagement du rez-de-chaussée, elle comprendra :
le panneau de contrôle avec le compteur d’énergie Linky et le disjoncteur de branchement;
le tableau de répartition;
le tableau de communication avec  ses deux socles de prise de courant   16 A, 250 V 2P+T, protégés par un circuit dédié et les autres applications de communication, comme la distribution d’antenne TV et FM et puis la passerellemultimédia.

Le mot de passe de la passerelle TYDOM 1.0 sera ARED0376.
La transmission Wi-Fi portera le nom de « connect » sur le canal 11 avec prise en compte de la norme
802.11 b/g. Cette transmission sera réalisée avec un cryptage WPA2 ainsi qu’un filtrage MAC pour les deux tablettes.
Le DHCP de la Livebox sera activé avec une plage allant de 192.168.1.10 à 192.168.1.100. L’imprimante portera le nom « imprim ».
Le serveur NAS sera configuré de telle sorte que les données du client soient sauvegardées automatiquement sur les deux disques durs du serveur.

Partie 2 – Questionnement

2.1 Modification de la gaine technique delogement

Avant de commencer le nouvel aménagement du logement, l’installation nécessite de choisir les matériels adaptés au cahier des charges ainsi que l’amendement 5 de la norme NF C 15-100 ce qui permettra de choisir le nouveau tableau de répartition.

Question 2.1.1

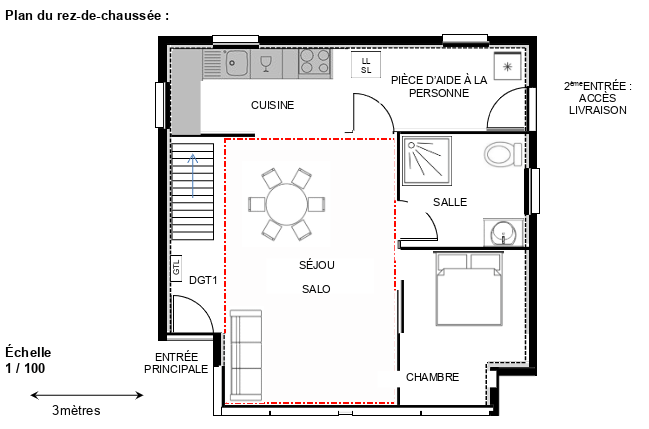

Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (page S3).
Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

Question 2.1.2
Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE N°1 et le cahier des charges).

Après cet état des lieux, on propose au technicien de modifier la GTL qui s’organise autour de trois tableaux.

Question 2.1.3

a) Donner la traduction de l’acronyme de GTL (cf. ANNEXEN°1).

b) Donner la désignation des différents tableaux d’une GTL (cf. ANNEXEN°1).

Question 2.1.4

Déterminer le nombre de disjoncteurs magnétothermiques minimum pour la protection de l’éclairage (cf. ANNEXE N°1). Justifier laréponse.

b) Déterminer la section des conducteurs pour l’éclairage ainsi que le calibre (intensité maximale) des disjoncteurs de protection (cf. ANNEXE N°1).

Pour définir le nombre de disjoncteurs qui protègent l’installation, une distinction sera faite entre l’étage et le rez-de-chaussée.

Question 2.1.5

Définir le terme « circuit spécialisé » (cf. ANNEXE N°1)

La section des conducteurs des prises est de 2,5 mm².

Question 2.1.6
Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement (cf. ANNEXE N°1 et le cahier descharges).

Le nombre total de disjoncteurs magnétothermiques arrêté par l’installateur est de 20. Dans cette étude, les termes « disjoncteurs magnétothermiques » et « interrupteurs magnétothermiques » sont considérés comme équivalents.

Question 2.1.7
Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel. Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la réponse. Préciser également leur type (cf. ANNEXE N°1).

Question 2.1.8
Une rangée du tableau de répartition comprend 13 emplacements demodule.
Sachant :
qu’un interrupteur différentiel occupe 2 emplacements;
qu’un disjoncteur magnétothermique occupe 1 emplacement ;qu’un contacteur jour/nuit occupe 1 emplacement.
Déterminer le nombre de rangées minimum du tableau de répartition pour réaliser l’installation.
Justifier votre réponse en tenant compte de la réserve utile (cf. ANNEXE N°1 et le cahier des charges).

2.2 Installation du coffret VDI

On propose au technicien d’installer un coffret de communication au sein du logement, il permettra :
de distribuer les signaux venant des antennes;
de brasser le réseau local Ethernet pour connecter les équipements de la maison;
d’interconnecter la voix surIP.
Pour le bien-être de la personne, le choix s’est porté sur une installation « confort » dans les pièces du rez-de-chaussée et « recommandé » à l’étage pour le reste de la famille.
Il câblera l’ensemble de l’installation VDI permettant de véhiculer des signaux télévisées large bande jusqu’à 865 MHz.
Pour cela vous consulterez le cahier des charges.

Question 2.2.1
a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE N°2).

b) Calculer le nombre de prises de communication souhaitées pour cette maison. Justifier laréponse.

Question 2.2.2
Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation
« ANNEXE N°2 ».
a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier laréponse.

b) Citer la dénomination du câble pour réaliser la liaison.

Question 2.2.3
Le câble retenu porte la dénomination (référence) F/FTP.
Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet acronyme (cf. ANNEXEN°2).

Question 2.2.4
La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.
a) Choisir la référence du câble pour réaliser cette liaison.

b) Choisir la référence de la prise pour réaliser cette liaison.

Après son câblage, le technicien doit vérifier la conformité de l’installation. Pour cela, il testera les 2 liaisons les plus éloignées.

Question 2.2.5
La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de30,48 cm (cf. ANNEXE N°3).
a) Citer les deux premières couleurs des contacts d’une prise RJ45.

Donner la longueur maximale d'un segment de câble entre les 2 connecteurs, puis la convertir en pieds (feet).

Question 2.2.6
Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.
a) Déterminer l’exactitude de la mesure en barrant les mauvaisesréponses.

b) Indiquer les éventuelles corrections puis la nouvelle vérification.

2.3 Paramétrage de la Livebox
La maison est déjà équipée d’une LiveBox que le technicien devra reparamétrer en vue de réaliser son nouveau plan d’adressage.
Pour cela, il consultera le cahier des charges ainsi que la documentation (cf. ANNEXE N°5).

Question 2.3.1
Le technicien connecte son PC au réseau LAN avec un câble Ethernet.
Indiquer la démarche pour accéder à la page web de la LiveBox.

Question 2.3.2
Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du masque.

Question 2.3.3
Compléter les cases suivantes après la configuration de l’imprimante.

Question 2.3.4
Compléter le paramétrage du Wi-Fi comme souhaité.

2.4 Système delta dore
Pour une plus grande autonomie de M. CORDIER, la maison possède une pièce de vie qui permettra d’accueillir les livreurs pour y déposer ses achats et les plats préparés du quotidien. Chaque livreur possèdera un code et une tranche horaire définie pour y accéder. Une caméra de surveillance permettra de filmer et d’envoyer les images en temps réel pour gérer la supervision et l’accès à cette pièce.
Ce système est en partie composé de :
une caméra Delta Dore permettant l’identification du livreur;
une serrure Simons-Voss permettant le contrôle d’accès avec sa gâche électrique;
une passerelle multimédia Delta Dore TYDOM 1.0 avec prise en charge du protocole X3D;
une tablette permettant un retour vidéo de la caméra ;
un switch/routeur pour la structure de réseauLAN

Le routeur ainsi que la tablette du client sont déjà configurés. Le technicien devra installer et configurer la passerelle TYDOM 1.0 en suivant les recommandations du cahier des charges.

Question 2.4.1
a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXEN°6)

b) Compléter l’identifiant et le mot de passe sur l’applicationTYDOM.

Le voyant du TYDOM est vert continu.
Indiquer l’état du TYDOM (cf. ANNEXEN°6).

Après installation du TYDOM 1.0, le technicien devra choisir puis vérifier la conformité de la caméra en vue de son installation.

Question 2.4.2
La caméra doit être placée à l’extérieur pour visualiser les livreurs.
a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE N°7)

b) Préciser le type de capteur utilisé (cf. ANNEXE N°7).

c) Préciser la taille de ce capteur puis la convertir encentimètres.

Question 2.4.3
a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante :
α = 2 x tan-1(L/2D)

b) Déterminer l’angle de prise de vue de la caméra fourni par le constructeur (cf. ANNEXEN°7).

c) Préciser si la caméra est correctement choisie.

Le technicien devra paramétrer la caméra pour l’installer sur le réseau LAN de la maison et permettre la communication avec l’application de chez Delta Dore.

Question 2.4.4
a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE N°7).

b) Indiquer le débit maximal de la liaison filaire (cf. ANNEXEN°7).

c) Citer la norme de la liaison Wi-Fi (cf. ANNEXEN°7).

d) Indiquer si la LiveBox possède cette norme de communication. Justifier la réponse (cf. ANNEXE N°5).

Question 2.4.5
La solution retenue, pour interconnecter la caméra, est par liaison Wi-Fi sans utiliser la fonction WPS(connexion sécurisée d'un équipement à une borne Wi-Fi).
Énumérer les différentes étapes de la procédure (cf. ANNEXE N°7).

2.5 Installation et paramétrage homecinéma

Le client, grand amateur de films, souhaite un équipement home cinéma lui permettant de visionner des films téléchargés sur internet. Les matériels proposés sont les suivants :
un téléviseur SAMSUNG UE50KU6000 ;
un serveur NAS TRENDnet TN-200;
une barre de son SAMSUNGHW-F750.
On demande au technicien d'étudier les caractéristiques du téléviseur et du serveur NAS afin d’expliquer au client ce choix.

Question 2.5.1
a) Donner la résolution de la dalle du téléviseur. Indiquer le nom du logo donné à cette résolution (cf. ANNEXEN°8).

Le téléviseur est estampillé du logo DLNA.
b) Donner l’acronyme de DLNA puis expliquer l’intérêt de ce logo (cf. ANNEXEN°8).

Le technicien équipera le serveur NAS de 2 disques durs d’une capacité totale de stockage de 1 To. On lui demande d'étudier les caractéristiques des fichiers vidéo téléchargés afin de pouvoir déterminer la quantité de films à stocker

Question 2.5.2
a) Indiquer les caractéristiques des vidéos à télécharger
(Norme de codage vidéo, Nombre d’images par seconde, Débit d’images, Nombre de canaux audio, Flux audio.

Question 2.5.3
a) Citer le procédé technique qui permet de passer du Full HD à l’UHD (cf. ANNEXEN°8).

b) Expliquer ce procédé au client (cf. ANNEXEN°8).

c) Justifier que le téléviseur peut lire ses fichiers (cf. ANNEXEN°8).

Question 2.5.4
Rappel : 1 ko = 1 000 o
a) Calculer la taille, en Go, d'un film de 1 h 30 avec les caractéristiques d'encodageprécédentes.

On considère que la taille d’un film téléchargé est de 7 Go.
b) Calculer le nombre de films pouvant être stockés sur le serveurNAS.

Maintenant que le client peut stocker ses films préférés, le technicien devra justifier que le réseau Ethernet peut supporter le transfert de ces derniers.

Question 2.5.5
a) Calculer le débit en Mbits/s pour u nfilm

b) Indiquer la vitesse de transfert du serveur NAS ainsi que de la Livebox (cf. ANNEXES N°4 et5).

c) Indiquer si le réseau Ethernet et les équipements peuvent supporter ce transfert. Justifier votre réponse (cf. ANNEXES N°4 et5).

Étant donné que le réseau Ethernet peut véhiculer les vidéos, le technicien devra installer et paramétrer le serveur NAS en fonction du cahier descharges.

Question 2.5.6
Effectuer le paramétrage réseau à appliquer afin que l'installation audiovisuelle et multimédia soit conforme au cahier des charges.

Pour que le client profite pleinement de ses films, le technicien devra installer et paramétrer la barre de son. On lui demande d'étudier les caractéristiques de cet ensemble home cinéma afin d’en faciliter lefonctionnement.

Question 2.5.7
Le client souhaite contrôler l’ensemble du système home-cinéma avec une seule télécommande.
a) Indiquer la fonction de ce procédé en l’expliquant au client (cf. ANNEXEN°9).

b) Indiquer si cette fonction est présente sur les 2 matériels. Justifier votre réponse (cf. ANNEXES N°8 et9)

c) Donner la procédure pour activer cette fonction (cf. ANNEXEN°9).

Question 2.5.8
a) Donner le nom de la fonction qui permet de renvoyer l’information audio du TV à la barre de son par la liaison HDMI (cf. ANNEXEN°9).

b) Citer son acronyme (cf. ANNEXEN°8).

Optimisation de l’acoustique de la barre de son en fonction de la pièce

Question 2.5.9
a) Donner la signification du mode « ASC » (cf. ANNEXEN°9).

b) Expliquer l'intérêt de cette fonction (cf. ANNEXE N°9).

c) Indiquer sa procédure (cf. ANNEXEN°9).

Question 2.5.10
Compléter le document réponse suivant afin de raccorder l’ensemble du système home cinéma en respectant le cahier des charges.

2.6 Maintenance du lave-linge

Lors de l'installation de la barre de son, M. Cordier demande au technicien de vérifier le fonctionnement de son lave-linge Bosch maxx 8 eco energy.
Celui-ci s'est arrêté en cours de cycle par deux fois lors des six dernières utilisations. Le code erreur F:43 était inscrit.
Il l'a débranché puis a relancé un cycle express qui s’est alors bien déroulé.

Question 2.6.1
a) Entourer ci-dessous le code erreur F:43.

b) Énumérer les causes possibles.

c) Énumérer les solutionsenvisageables.

Le technicien décide de tester les composantsincriminés.

Question 2.6.2
a) Donner le nom du bornier du module actionnant le moteur du lave-linge (cf. ANNEXEN°10).

b) Donner le nom du bornier du moteur du lave-linge (cf. ANNEXEN°10).

Le technicien teste, avec un multimètre muni de pointe de touche, le module de puissance en fonctionnement (dynamique).

Question 2.6.3
Citer les E.P.I. nécessaires à cette opération.

Question 2.6.4
Le technicien effectue une mesure de tension aux bornes du moteur, entre X17. 4 et X17.5 (cf. ANNEXEN°10).
a) Compléter le tableau suivant

Le technicien contrôle ensuite le câblage.
b) Compléter le tableau suivant en indiquant le repère correspondant sur le bornier moteur X2. Puis interpréter lesrésultats.

Le technicien contrôle le moteur.

Question 2.6.5
a) Compléter le tableau pour une mesure en statique au stator (cf. ANNEXEN°10).

b) Compléter le tableau pour une mesure en statique au rotor (cf. ANNEXEN°10).

c) Compléter le tableau pour une mesure en statique du tachymètre (cf. ANNEXEN°10).

Pour vérifier le défaut trouvé, le technicien lance le programme test moteur.
d) Entourer, sur le document réponse DR3 (page S29), la position du sélecteur pour actionner le programme « test moteur».

Le technicien remarque que le temps, pour arriver à la vitesse maximum, est trop long. Il décide de remplacer les « charbons » car ils sont usés.

EP2 ARED 2019

EP2 ARED 2019

Question 2.1.1Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (page S3).Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

Question 2.1.2Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE N°1 et le cahier des charges).

Question 2.1.2

a) Donner la traduction de l’acronyme de GTL (cf. ANNEXEN°1).

b) Donner la désignation des différents tableaux d’une GTL (cf. ANNEXEN°1).

Déterminer le nombre de disjoncteurs magnétothermiques minimum pour la protection de l’éclairage (cf. ANNEXE N°1). Justifier laréponse.

b) Déterminer la section des conducteurs pour l’éclairage ainsi que le calibre (intensité maximale) des disjoncteurs de protection (cf. ANNEXE N°1).

Définir le terme « circuit spécialisé » (cf. ANNEXE N°1)

Question 2.1.6Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement (cf. ANNEXE N°1 et le cahier descharges).

Question 2.1.7Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel. Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la réponse. Préciser également leur type (cf. ANNEXE N°1).

Question 2.1.8

2.2 Installation du coffret VDI

On propose au technicien d’installer un coffret de communication au sein du logement, il permettra :

Question 2.2.1a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE N°2).

b) Calculer le nombre de prises de communication souhaitées pour cette maison. Justifier laréponse.

Question 2.2.2Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation« ANNEXE N°2 ».a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier laréponse.

Question 2.2.2

b) Citer la dénomination du câble pour réaliser la liaison.

Question 2.2.3Le câble retenu porte la dénomination (référence) F/FTP.Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet acronyme (cf. ANNEXEN°2).

Question 2.2.3

Question 2.2.4La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.a) Choisir la référence du câble pour réaliser cette liaison.

Question 2.2.4

b) Choisir la référence de la prise pour réaliser cette liaison.

Question 2.2.5La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de30,48 cm (cf. ANNEXE N°3).a) Citer les deux premières couleurs des contacts d’une prise RJ45.

Donner la longueur maximale d'un segment de câble entre les 2 connecteurs, puis la convertir en pieds (feet).

Question 2.2.6Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.a) Déterminer l’exactitude de la mesure en barrant les mauvaisesréponses.

Question 2.2.6

b) Indiquer les éventuelles corrections puis la nouvelle vérification.

Question 2.3.1Le technicien connecte son PC au réseau LAN avec un câble Ethernet.Indiquer la démarche pour accéder à la page web de la LiveBox.

Question 2.3.2Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du masque.

Question 2.3.2

Question 2.3.3Compléter les cases suivantes après la configuration de l’imprimante.

Question 2.3.3

Question 2.3.4Compléter le paramétrage du Wi-Fi comme souhaité.

Question 2.3.4

2.4 Système delta dore

Question 2.4.1a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXEN°6)

b) Compléter l’identifiant et le mot de passe sur l’applicationTYDOM.

Le voyant du TYDOM est vert continu.Indiquer l’état du TYDOM (cf. ANNEXEN°6).

Question 2.4.2La caméra doit être placée à l’extérieur pour visualiser les livreurs.a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE N°7)

b) Préciser le type de capteur utilisé (cf. ANNEXE N°7).

c) Préciser la taille de ce capteur puis la convertir encentimètres.

Question 2.4.3a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante : α = 2 x tan-1(L/2D)

Question 2.4.3

b) Déterminer l’angle de prise de vue de la caméra fourni par le constructeur (cf. ANNEXEN°7).

c) Préciser si la caméra est correctement choisie.

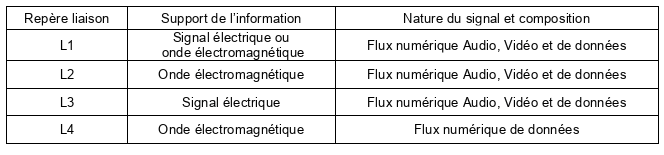

Question 2.4.4a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE N°7).

b) Indiquer le débit maximal de la liaison filaire (cf. ANNEXEN°7).

c) Citer la norme de la liaison Wi-Fi (cf. ANNEXEN°7).

d) Indiquer si la LiveBox possède cette norme de communication. Justifier la réponse (cf. ANNEXE N°5).

Question 2.4.5La solution retenue, pour interconnecter la caméra, est par liaison Wi-Fi sans utiliser la fonction WPS(connexion sécurisée d'un équipement à une borne Wi-Fi).Énumérer les différentes étapes de la procédure (cf. ANNEXE N°7).

Question 2.4.5

2.5 Installation et paramétrage homecinéma

Le client, grand amateur de films, souhaite un équipement home cinéma lui permettant de visionner des films téléchargés sur internet. Les matériels proposés sont les suivants :

Question 2.5.1a) Donner la résolution de la dalle du téléviseur. Indiquer le nom du logo donné à cette résolution (cf. ANNEXEN°8).

Le téléviseur est estampillé du logo DLNA.b) Donner l’acronyme de DLNA puis expliquer l’intérêt de ce logo (cf. ANNEXEN°8).

Question 2.5.2a) Indiquer les caractéristiques des vidéos à télécharger(Norme de codage vidéo, Nombre d’images par seconde, Débit d’images, Nombre de canaux audio, Flux audio.

Question 2.5.3a) Citer le procédé technique qui permet de passer du Full HD à l’UHD (cf. ANNEXEN°8).

Question 2.5.3

b) Expliquer ce procédé au client (cf. ANNEXEN°8).

c) Justifier que le téléviseur peut lire ses fichiers (cf. ANNEXEN°8).

Question 2.5.4Rappel : 1 ko = 1 000 oa) Calculer la taille, en Go, d'un film de 1 h 30 avec les caractéristiques d'encodageprécédentes.

Question 2.5.4

On considère que la taille d’un film téléchargé est de 7 Go.b) Calculer le nombre de films pouvant être stockés sur le serveurNAS.

Question 2.5.5a) Calculer le débit en Mbits/s pour u nfilm

b) Indiquer la vitesse de transfert du serveur NAS ainsi que de la Livebox (cf. ANNEXES N°4 et5).

c) Indiquer si le réseau Ethernet et les équipements peuvent supporter ce transfert. Justifier votre réponse (cf. ANNEXES N°4 et5).

Question 2.5.6Effectuer le paramétrage réseau à appliquer afin que l'installation audiovisuelle et multimédia soit conforme au cahier des charges.

Question 2.5.7Le client souhaite contrôler l’ensemble du système home-cinéma avec une seule télécommande.a) Indiquer la fonction de ce procédé en l’expliquant au client (cf. ANNEXEN°9).

b) Indiquer si cette fonction est présente sur les 2 matériels. Justifier votre réponse (cf. ANNEXES N°8 et9)

c) Donner la procédure pour activer cette fonction (cf. ANNEXEN°9).

Question 2.5.8a) Donner le nom de la fonction qui permet de renvoyer l’information audio du TV à la barre de son par la liaison HDMI (cf. ANNEXEN°9).

Question 2.5.8

b) Citer son acronyme (cf. ANNEXEN°8).

Question 2.5.9a) Donner la signification du mode « ASC » (cf. ANNEXEN°9).

b) Expliquer l'intérêt de cette fonction (cf. ANNEXE N°9).

c) Indiquer sa procédure (cf. ANNEXEN°9).

Question 2.5.10Compléter le document réponse suivant afin de raccorder l’ensemble du système home cinéma en respectant le cahier des charges.

Question 2.1.1
Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (page S3).
Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

Question 2.1.2
Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE N°1 et le cahier des charges).

Question 2.1.6
Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement (cf. ANNEXE N°1 et le cahier descharges).

Question 2.1.7
Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel. Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la réponse. Préciser également leur type (cf. ANNEXE N°1).

Question 2.2.1
a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE N°2).

Question 2.2.2
Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation
« ANNEXE N°2 ».
a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier laréponse.

Question 2.2.3
Le câble retenu porte la dénomination (référence) F/FTP.
Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet acronyme (cf. ANNEXEN°2).

Question 2.2.4
La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.
a) Choisir la référence du câble pour réaliser cette liaison.

Question 2.2.5
La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de30,48 cm (cf. ANNEXE N°3).
a) Citer les deux premières couleurs des contacts d’une prise RJ45.

Question 2.2.6
Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.
a) Déterminer l’exactitude de la mesure en barrant les mauvaisesréponses.

Question 2.3.1
Le technicien connecte son PC au réseau LAN avec un câble Ethernet.
Indiquer la démarche pour accéder à la page web de la LiveBox.

Question 2.3.2

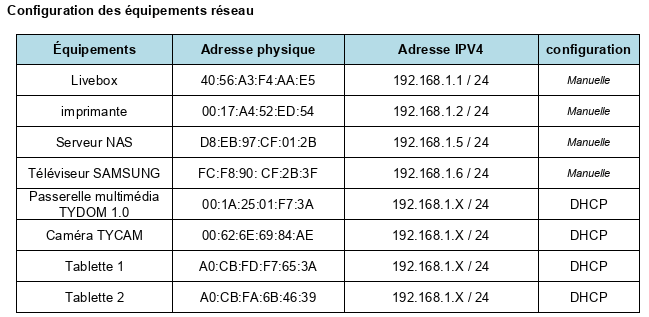

Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du masque.

Question 2.3.3
Compléter les cases suivantes après la configuration de l’imprimante.

Question 2.3.4
Compléter le paramétrage du Wi-Fi comme souhaité.

Question 2.4.1
a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXEN°6)

Le voyant du TYDOM est vert continu.
Indiquer l’état du TYDOM (cf. ANNEXEN°6).

Question 2.4.2
La caméra doit être placée à l’extérieur pour visualiser les livreurs.
a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE N°7)

Question 2.4.3

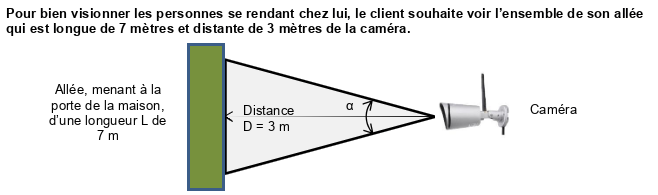

a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante :
α = 2 x tan-1(L/2D)

Question 2.4.4
a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE N°7).

Question 2.4.5
La solution retenue, pour interconnecter la caméra, est par liaison Wi-Fi sans utiliser la fonction WPS(connexion sécurisée d'un équipement à une borne Wi-Fi).
Énumérer les différentes étapes de la procédure (cf. ANNEXE N°7).

Question 2.5.1
a) Donner la résolution de la dalle du téléviseur. Indiquer le nom du logo donné à cette résolution (cf. ANNEXEN°8).

Le téléviseur est estampillé du logo DLNA.
b) Donner l’acronyme de DLNA puis expliquer l’intérêt de ce logo (cf. ANNEXEN°8).

Question 2.5.2
a) Indiquer les caractéristiques des vidéos à télécharger
(Norme de codage vidéo, Nombre d’images par seconde, Débit d’images, Nombre de canaux audio, Flux audio.

Question 2.5.3
a) Citer le procédé technique qui permet de passer du Full HD à l’UHD (cf. ANNEXEN°8).

Question 2.5.4
Rappel : 1 ko = 1 000 o
a) Calculer la taille, en Go, d'un film de 1 h 30 avec les caractéristiques d'encodageprécédentes.

On considère que la taille d’un film téléchargé est de 7 Go.
b) Calculer le nombre de films pouvant être stockés sur le serveurNAS.

Question 2.5.5
a) Calculer le débit en Mbits/s pour u nfilm

Question 2.5.6
Effectuer le paramétrage réseau à appliquer afin que l'installation audiovisuelle et multimédia soit conforme au cahier des charges.

Question 2.5.7
Le client souhaite contrôler l’ensemble du système home-cinéma avec une seule télécommande.
a) Indiquer la fonction de ce procédé en l’expliquant au client (cf. ANNEXEN°9).

Question 2.5.8
a) Donner le nom de la fonction qui permet de renvoyer l’information audio du TV à la barre de son par la liaison HDMI (cf. ANNEXEN°9).

Question 2.5.9
a) Donner la signification du mode « ASC » (cf. ANNEXEN°9).

Question 2.5.10
Compléter le document réponse suivant afin de raccorder l’ensemble du système home cinéma en respectant le cahier des charges.

Question 2.6.1
a) Entourer ci-dessous le code erreur F:43.

Question 2.6.2
a) Donner le nom du bornier du module actionnant le moteur du lave-linge (cf. ANNEXEN°10).

Question 2.6.3
Citer les E.P.I. nécessaires à cette opération.

Question 2.6.4
Le technicien effectue une mesure de tension aux bornes du moteur, entre X17. 4 et X17.5 (cf. ANNEXEN°10).
a) Compléter le tableau suivant

Le technicien contrôle ensuite le câblage.
b) Compléter le tableau suivant en indiquant le repère correspondant sur le bornier moteur X2. Puis interpréter lesrésultats.

Question 2.6.5
a) Compléter le tableau pour une mesure en statique au stator (cf. ANNEXEN°10).

Pour vérifier le défaut trouvé, le technicien lance le programme test moteur.
d) Entourer, sur le document réponse DR3 (page S29), la position du sélecteur pour actionner le programme « test moteur».

Question 2.6.6
a) Entourer, sur le document réponse DR4 (page S30), lemoteur.

Question 2.1.1
Le salon est délimité par la zone en pointillé sur le plan du rez-de-chaussée (page S3).
Calculer la superficie du « séjour-salon » et celle de la « pièce d’aide à la personne ».

Question 2.1.2
Déterminer le nombre de prises électriques et de points éclairages dans chaque type de pièce (cf. ANNEXE N°1 et le cahier des charges).

Question 2.1.6
Déterminer le nombre minimum de disjoncteurs magnétothermiques pour chaque regroupement (cf. ANNEXE N°1 et le cahier descharges).

Question 2.1.7
Déterminer le nombre maximal de disjoncteurs magnétothermiques reliés à un interrupteur différentiel. Déterminer également le nombre minimal d’interrupteurs différentiels pour cette installation, justifier la réponse. Préciser également leur type (cf. ANNEXE N°1).

Question 2.2.1
a) Déterminer le nombre de prises de communication dans chaque pièce de la maison (cf. ANNEXE N°2).

Question 2.2.2
Pour trouver les éléments de réponses consulter le cahier des charges ainsi que la documentation
« ANNEXE N°2 ».
a) Citer le grade du coffret VDI pour réaliser l’installation. Justifier laréponse.

Question 2.2.3
Le câble retenu porte la dénomination (référence) F/FTP.
Donner la traduction de l’acronyme (en anglais) puis expliquer les éléments qui composent cet acronyme (cf. ANNEXEN°2).

Question 2.2.4
La gaine ICTA est déjà présente, de plus la face avant de la prise sera au format de 45x45 mm.
a) Choisir la référence du câble pour réaliser cette liaison.

Question 2.2.5
La norme de câblage retenue pour l’installation est la référence TIA/EIA 568B. La longueur d’un pied est de30,48 cm (cf. ANNEXE N°3).
a) Citer les deux premières couleurs des contacts d’une prise RJ45.

Question 2.2.6
Le test aboutit à ces 2 captures d’écran du testeur de câble Ethernet.
a) Déterminer l’exactitude de la mesure en barrant les mauvaisesréponses.

Question 2.3.1
Le technicien connecte son PC au réseau LAN avec un câble Ethernet.
Indiquer la démarche pour accéder à la page web de la LiveBox.

Question 2.3.2
Compléter la configuration DHCP ci-dessous et indiquer les adresses IP demandées ainsi que celle du masque.

Question 2.3.3
Compléter les cases suivantes après la configuration de l’imprimante.

Question 2.3.4
Compléter le paramétrage du Wi-Fi comme souhaité.

Question 2.4.1
a) Énumérer la procédure pour configurer l’application TYDOM (cf. ANNEXEN°6)

Le voyant du TYDOM est vert continu.
Indiquer l’état du TYDOM (cf. ANNEXEN°6).

Question 2.4.2
La caméra doit être placée à l’extérieur pour visualiser les livreurs.
a) Choisir le modèle de la caméra dans la gamme Delta Dore. Justifier votre réponse (cf. ANNEXE N°7)

Question 2.4.3
a) Calculer l’angle de prise du vue α, en °, en utilisant la formule suivante :
α = 2 x tan-1(L/2D)

Question 2.4.4
a) Citer les différentes liaisons qui permettent d’interconnecter la caméra au réseau LAN (cf. ANNEXE N°7).
