Semana 4 - 27 de abril- 1 de mayo: Cómo se mide la cantidad de electricidad?
star
star
star
star
star
Last updated over 2 years ago
12 questions
La Idea Principal
5 points
5
Question 1
1.
Después de revisar la presentación de diapositivas, coincidir con cada término a su definición correcta.
Draggable item
arrow_right_alt
Corresponding Item
Corriente
arrow_right_alt
Cuánta energía eléctrica se lleva en cada carga que se mueve a través de un circuito
Batería
arrow_right_alt
Velocidad a la que las cargas se mueven a través de un circuito
Conductor
arrow_right_alt
Una parte en un circuito que convierte la energía eléctrica en energía térmica
Resistor
arrow_right_alt
Un dispositivo de almacenamiento para la energía eléctrica, que da energía a las cargas a medida que pasan a través.
Voltaje
arrow_right_alt
Un material que suministra cargas que se mueven fácilmente y pueden dar a los electrones un camino para moverse.
Explorar: ¿Qué nota?
Vea el video a continuación para configurar su simulación de Phet Circuits para esta tarea. Para empezar, juega con las herramientas Voltmeter y Ammeter para medir el voltaje, medido en voltios (V), y la corriente, medido en amperios (A).
Explicar: ¿Qué es el voltaje y la corriente? Volvemos a visitar...
Una cosa importante que debemos entender es que la corriente en un circuito es el flujo de electrones.
Si prefieres ver un video en inglés, haz clic aquí.
El voltaje es la cantida de energía que carga cada electrón. Es lo que fuerza a los electrones a fluir.
Si prefieres ver un video en inglés, haz clic aquí.
Elaborar: Aplique estos conceptos usted mismo.
Vea el video que sigue y utilice esta simulación para responder a la pregunta:
¿Cómo afecta el voltaje a la corriente a través de una batería?
Si desea abrir la simulación en una nueva pestaña click here.
Graficar sus datos a continuación. Nota que su grafica no se va a guardar; solo lo vas a graficar para encontrar la ecuación para No. 2.
Si desea abrir las Desmos en una nueva pestaña click here.
Evaluar: Muestra lo que aprendiste.
1 point
1
Question 2
2.
¿Cuál era su ecuación del gráfico de Desmos anterior en palabras?
Nota: Esta pregunta será calificada manualmente por Sra. Garcia.
1 point
1
Question 3
3.

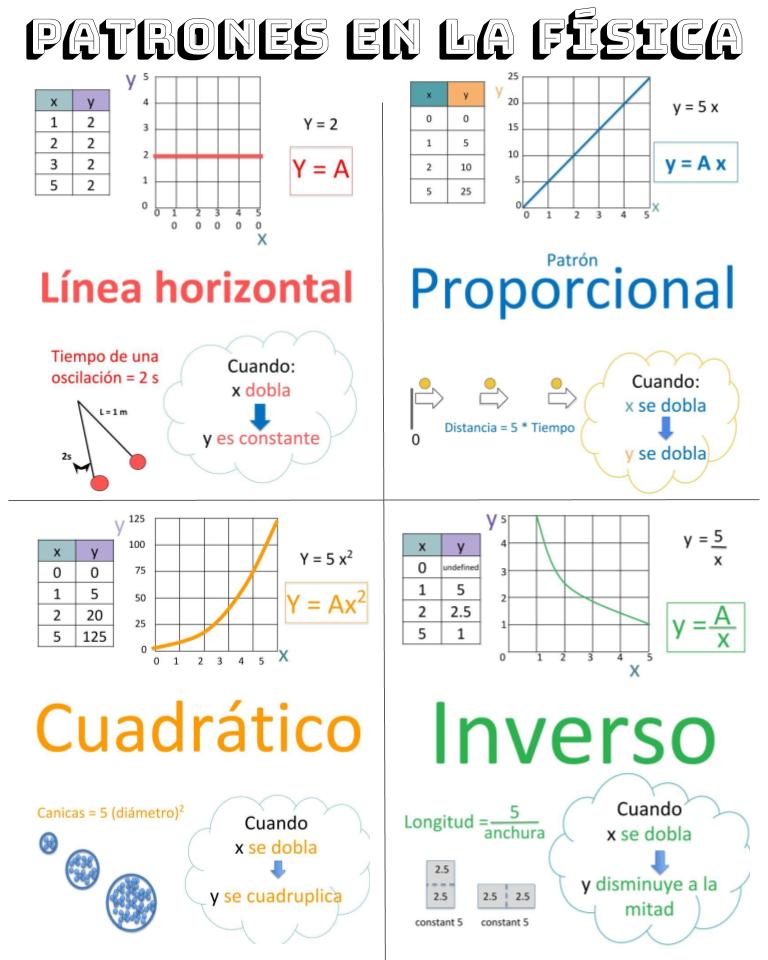

¿Qué patrón describe la relación entre el voltaje y la corriente en el circuito?
1 point
1
Question 4
4.
¿Cuál de los siguientes puntos de datos representa el patrón que eligió anteriormente? Completa la declaración.
Cuando la tensión se duplica de 15 V a 30 V...
4 points
4
Question 5
5.
¿Cuál de las siguientes oraciones es verdadera? (Seleccione todas las que correspondan)
1 point
1
Question 6
6.
Utilice su ecuación para predecir la corriente en un circuito si su voltaje es de 30V.
1 point
1
Question 7
7.

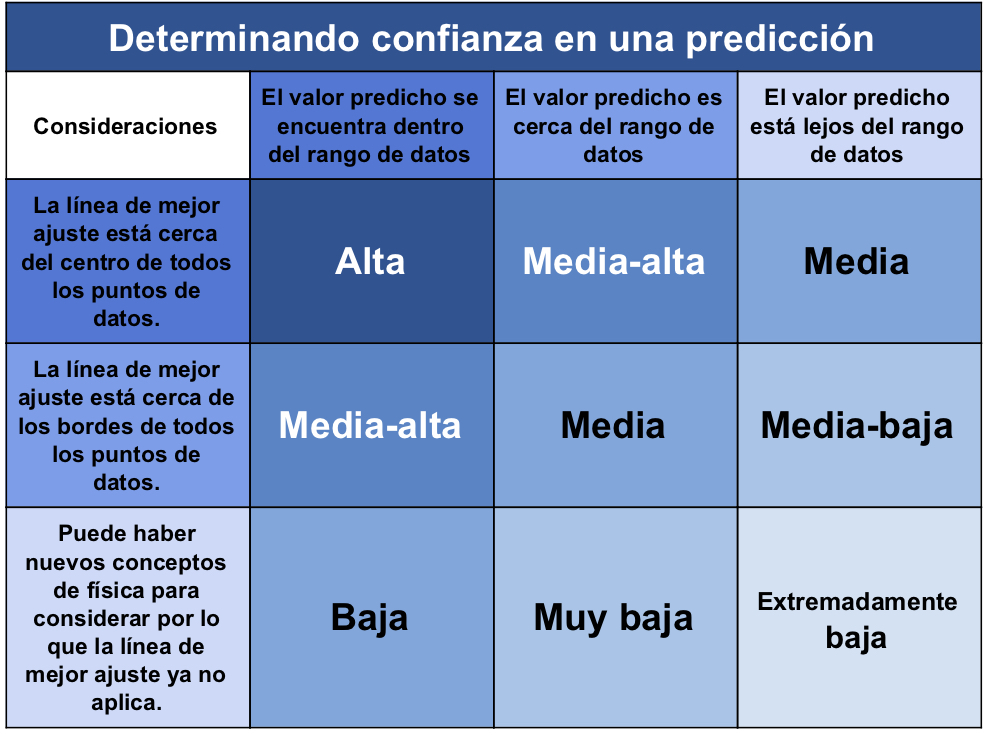

¿Cuál es su confianza para su predicción?
Extender: Profundice su comprensión
1 point
1
Question 8
8.

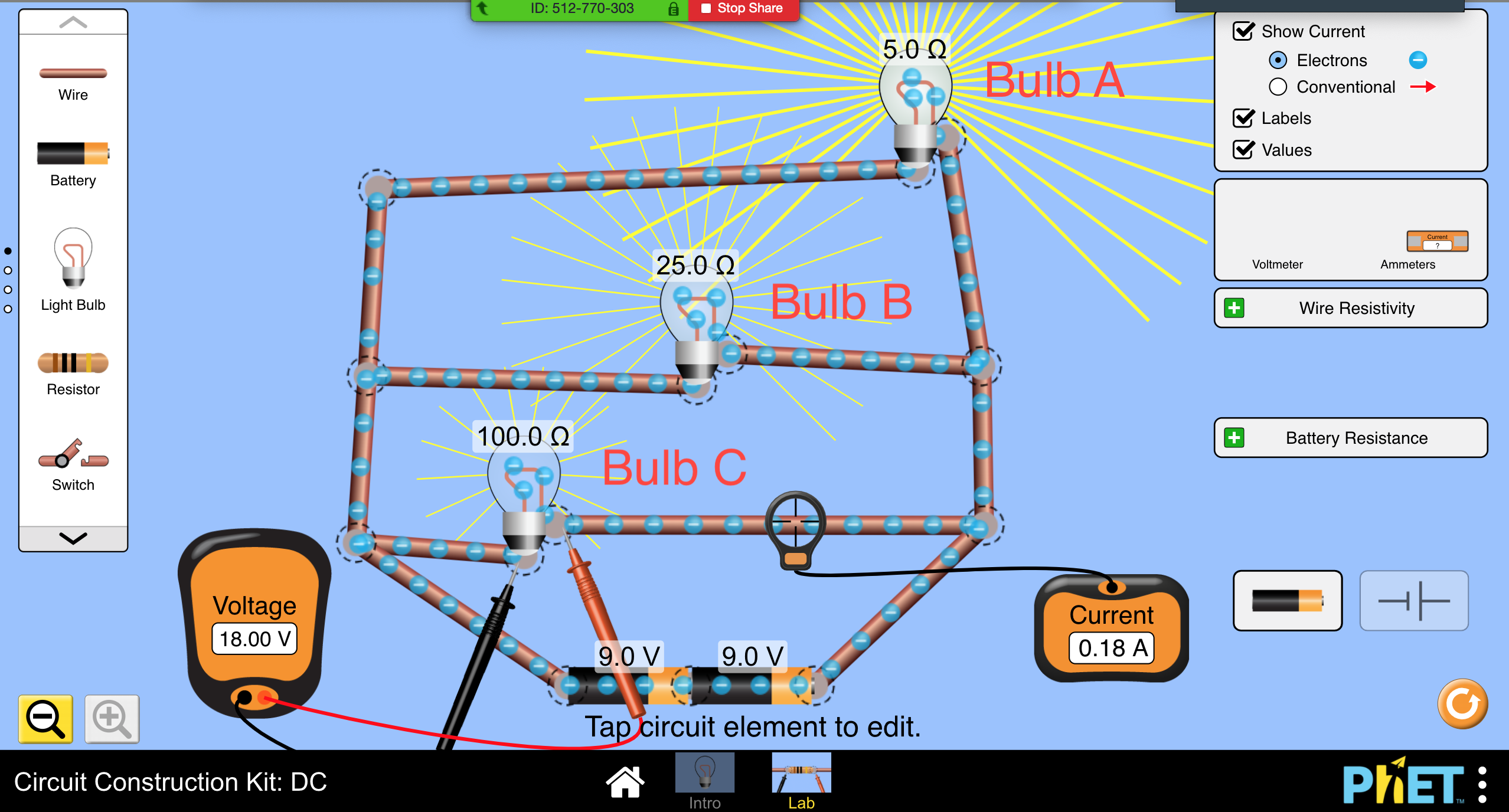

En las ciudades, los diferentes clientes requieren diferentes cantidades de energía. Para modelar esto, crea un circuito que tenga tres bombillas, todas con diferentes cantidades de potencia (brillo) como en la imagen. Puede ajustar la potencia de cada bombilla haciendo clic en ella.
Vuelva a crear este circuito en la copia de la simulación. Agrega un screenshot en la caja siguiente.
8 points
8
Question 9
9.
Haga coincidir cada bombilla con sus características correspondientes.
Corriente más baja (corriente = 0.18 amperios)
Resistencia más baja (resistencia = 5 ohmios)
Resistencia más alta (resistencia = 100)
Bombilla de luz menos brillante
La mayor corriente (corriente = 3.6 amperios)
Resistencia media (resistencia = 25 ohmios)
Corriente media (corriente = 0 .72 amperios)
Bombilla más brillante
Bombilla A
Bombilla B
Bombilla C
1 point
1
Question 10
10.
¿Verdadero o Falso? El voltaje a través de cada bombilla es el mismo.
1 point
1
Question 11
11.
Cuando hablamos de circuitos, a menudo usamos analogías para entender lo que está sucediendo. Una analogía son los estudiantes que salen nuestra escuela al final del día. En esta analogía, ¿qué representa la resistencia y qué representa la corriente?
