EP2 juin 2016 AVM compl

Last updated over 3 years ago
92 questions
Lien vers la doc technique
Doc2
Partie 1 : Mise en situation et présentation du projet
Le sujet portera sur des installations à réaliser dans un complexe "sportif et culturel" : L’Acclameur.

1.1 Mise en situation du complexe
La ville de Niort, chef-lieu du département des Deux-Sèvres (région Poitou-Charentes), dont l’économie repose essentiellement sur le secteur tertiaire (assurances, assistance, banques, vente par correspondance…) s'est dotée d'un nouvel équipement : L'Acclameur. Complexe sportif et culturel, il peut accueillir des concerts, des spectacles, des manifestations sportives, des évènements à caractère économique…
Depuis le 1er juin 2012, la ville a confié sa gestion et son exploitation à la Société « So Space » dans le cadre d'une délégation de service public conclue pour six ans. Le nouvel exploitant est chargé de gérer les différents espaces et de les louer à des sociétés de production ou à divers organisateurs d'évènements.

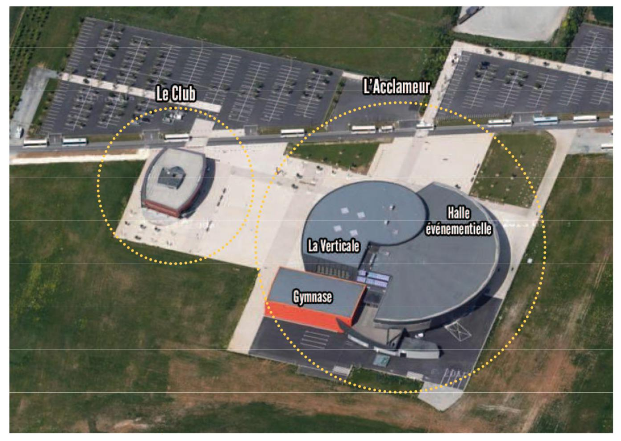

Vue aérienne du site

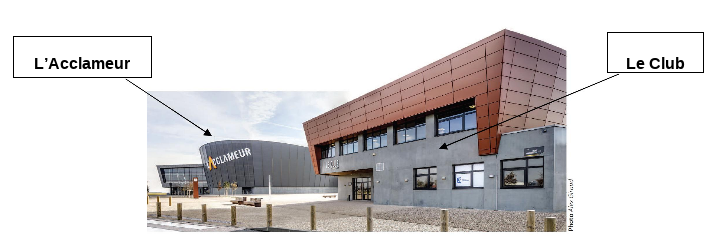

Ce complexe sportif et culturel se compose de 2 sous-ensembles :
  • L’Acclameur, composé de :
  • La Halle évènementielle : salle modulable,
  • La Verticale : espace disposant d’une structure artificielle d’escalade,
  • Le Gymnase : salle sportive destinée aux sports de combat et à l’escrime.
  • Le Club : centre d’affaires situé à 70 mètres de L’Acclameur, offrant des espaces de travail et de convivialité pour des groupes allant jusqu’à 150 personnes.
1.1.1 La Halle évènementielle
Certains la comparent à une vaste bassine de 20 mètres de haut légèrement évasée au sommet. C’est un cirque de 1.300 m², avec une scène installée dans la longueur (24x12 m).
  • En configuration « SPECTACLE » : 2 300 places assises, 3 500 places si le public du parterre est debout.
  • En configuration « SPORT » : c’est la plus grande halle des sports de Poitou-Charentes. Elle reçoit des compétitions de jeux de balle (hand-ball, volley-ball, basket-ball, tennis, tennis de table) et de gymnastique au sol.
Elle est équipée d’un parquet amovible de 1000m², elle peut contenir 3000 supporters en gradins et 4000 en configuration gala de boxe.
  1. Le Gymnase
Mis à la disposition par la ville de Niort aux associations sportives niortaises concernées, le gymnase de L’Acclameur accueille sur 1089 m² un dojo et une salle d’armes.
1.1.3 La Verticale
Salle polyvalente de 1046 m², dotée d’un mur de grimpe de 700 m² (42 m de long, 16 m de hauteur et 5 m de dévers) agrémenté de 90 voies en constante évolution : La Verticale est le plus grand mur indoor de France pour la pratique de l’escalade artificielle.
1.1.4 Le Club
Face à la Halle évènementielle de L'Acclameur, Le Club accueille des séminaires, salons ou réunions. Il est pourvu d’espaces de travail modulables adaptés à différents besoins : bar, salle de restauration pour l’organisation de cocktails ou banquets post-réunion.
Descriptif de l’espace :
  • 1 salle plénière entièrement équipée de 150 places,
  • 1 salle modulable par cloison amovible de 220 m² pour les groupes de 20 à 140 personnes,
  • 1 salle d’une capacité de 20 à 30 personnes,
  • 2 petites salles de réunion ou bureaux,
  • 1 espace réception/restauration équipé d’un bar et d'un espace traiteur,
  • Salles équipées en Wi-Fi et en systèmes de vidéo projection et de sonorisation.
1.1.1 La Halle évènementielle
Certains la comparent à une vaste bassine de 20 mètres de haut légèrement évasée au sommet. C’est un cirque de 1.300 m², avec une scène installée dans la longueur (24x12 m).
  • En configuration « SPECTACLE » : 2 300 places assises, 3 500 places si le public du parterre est debout.
  • En configuration « SPORT » : c’est la plus grande halle des sports de Poitou-Charentes. Elle reçoit des compétitions de jeux de balle (hand-ball, volley-ball, basket-ball, tennis, tennis de table) et de gymnastique au sol.
Elle est équipée d’un parquet amovible de 1000m², elle peut contenir 3000 supporters en gradins et 4000 en configuration gala de boxe.
  1. Le Gymnase
Mis à la disposition par la ville de Niort aux associations sportives niortaises concernées, le gymnase de L’Acclameur accueille sur 1089 m² un dojo et une salle d’armes.
1.1.3 La Verticale
Salle polyvalente de 1046 m², dotée d’un mur de grimpe de 700 m² (42 m de long, 16 m de hauteur et 5 m de dévers) agrémenté de 90 voies en constante évolution : La Verticale est le plus grand mur indoor de France pour la pratique de l’escalade artificielle.
1.1.4 Le Club
Face à la Halle évènementielle de L'Acclameur, Le Club accueille des séminaires, salons ou réunions. Il est pourvu d’espaces de travail modulables adaptés à différents besoins : bar, salle de restauration pour l’organisation de cocktails ou banquets post-réunion.
Descriptif de l’espace :
  • 1 salle plénière entièrement équipée de 150 places,
  • 1 salle modulable par cloison amovible de 220 m² pour les groupes de 20 à 140 personnes,
  • 1 salle d’une capacité de 20 à 30 personnes,
  • 2 petites salles de réunion ou bureaux,
  • 1 espace réception/restauration équipé d’un bar et d'un espace traiteur,
  • Salles équipées en Wi-Fi et en systèmes de vidéo projection et de sonorisation.
1.6 Électronique Industrielle Embarquée
Dématérialisation de la billetterie
Le contrôle des billets pour accéder à la salle de spectacle est réalisé avec un lecteur de code-barres autonome.
Arbitrage de matchs de basket-ball
L’Acclameur s’est doté d’un système de gestion de temps de jeu par détection automatique de coup de sifflet de l’arbitre.
Panneau d’affichage de scores
Afin d’informer le spectateur durant les rencontres sportives, L’Acclameur s’est doté de panneaux d’affichage de scores.
Contrôle d’accès aux abords de l’Acclameur
Afin de limiter l’accès aux véhicules autorisés, à proximité de l’Acclameur, un système de contrôle d’accès par bornes escamotables a été installé.

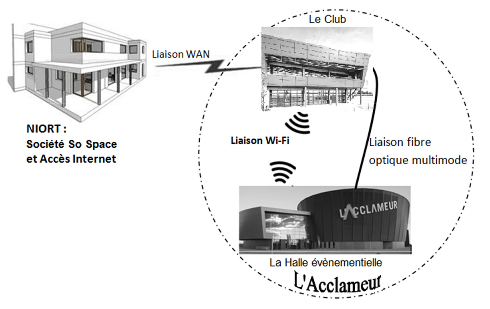

1.7 Télécommunications et Réseaux
La société mère « So Space », qui gère les réservations, est située en centre-ville de Niort à environ une dizaine de kilomètres du site. Cette société héberge les services WEB de réservation ainsi que la sécurité et la liaison Internet de l'ensemble.
La liaison entre le siège et l'Acclameur est réalisée par un service Orange Business VPN via une fibre optique monomode multibrins dédiée.

Partie 2 : Questionnement tronc commun
2.1 Alarme Sécurité Incendie
La surveillance des accès aux bâtiments est assurée par 6 caméras qui doivent être raccordées à un enregistreur vidéo installé dans la loge du gardien.
Le pré-câblage de l’installation a déjà été réalisé à l’aide de câbles à paires torsadées de catégorie 6. La distance entre les lieux d’implantation des caméras et la loge du gardien impose des longueurs de câble pouvant atteindre près de 800m.
Le choix de l’enregistreur s’est porté sur un appareil de la gamme DVSR de GE Security muni d’un écran Flatron E2211.
Vous êtes chargé d’effectuer le choix de l’enregistreur adapté, puis de réaliser le raccordement du système de vidéosurveillance.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES n°2, 3 et 4.
1

Question 2.1.1
La référence des caméras est TVD-5125TE-3-P.
Indiquer le format du signal vidéo transmis par ces caméras selon la norme européenne, en précisant s’il s’agit d’un signal analogique ou numérique.

1

Question 2.1.2
Indiquer le type de connecteur vidéo disponible sur les caméras analogiques pour effectuer leur raccordement au système de vidéosurveillance.

1

Question 2.1.3
La transmission sans amplification préalable d'un signal vidéo analogique sur un câble à paires torsadées U/FTP (catégorie 6) entre les caméras et l’enregistreur vidéo est limitée à 100 m. Pour pallier cette limitation, on intercale des modules TTA111VT et TTA111VR.
Indiquer l'argument qui permet de justifier le choix de ces modules pour effectuer ce raccordement.

1

Question 2.1.4
Préciser quelle est la différence entre un module TTA111VT et un module TTA111VR.

1

Question 2.1.5
Les responsables de la sécurité souhaitent conserver les images des 6 caméras de vidéosurveillance pendant 48h avec une qualité d’enregistrement maximale.
Relever le débit maximal disponible en Mbit/s puis en Mo/s pour une voie d’enregistrement de ce type de DVSR

1

Question 2.1.6
Déterminer la capacité de stockage nécessaire en octets puis en Go pour permettre l’enregistrement des images des 6 caméras pendant 48 heures.
Rappel : 1Go = 109 octets.

1

Question 2.1.7
Indiquer le nombre de canaux vidéo ainsi que la taille du disque dur nécessaires. En déduire la référence exacte de l’enregistreur le mieux adapté.

2.2 Audiovisuel Multimédia
Un écran d’information est présent dans le hall du bâtiment « Le Club » (accueil - info - billets). Cet écran haute définition (Full HD ou HD1080p) est actuellement fixé sur un pied de sol et permet l’affichage d’informations commerciales (messages d’accueil, horaires de réunions, films de présentations…) via une clé USB.
La fixation sur pied de sol présente trois défauts majeurs :
  • l’encombrement important rendant difficile le nettoyage du sol,
  • l’écran (à hauteur d’homme) pouvant être caché par les hôtesses,
  • l’esthétique du pied et la visibilité des câbles.
Par ailleurs, l’utilisation de la clé USB pour la diffusion des informations commerciales, présente deux défauts majeurs :
  • la nécessité de déplacer physiquement la clé USB entre un ordinateur et le téléviseur concerné,
  • la gestion de l’affichage des informations à réaliser via la télécommande et devant le
téléviseur.
Enfin, le choix de changer le téléviseur existant par un téléviseur UHD a été décidé par la direction pour obtenir si nécessaire, des affichages de résolutions optimales.
Problématique :
Vous êtes chargé de mettre en œuvre une solution technique permettant la fixation au mur du nouveau téléviseur UHD et la gestion du transfert d’informations à distance.
Cahier des charges :
Les contraintes budgétaires obligeront certains choix :
  • le téléviseur actuel sera remplacé par le téléviseur SHARP « LC-60UD20EN »,
  • le choix du support mural devra se faire dans la gamme proposée par la société
« VOGEL’S », et devra être orientable et inclinable,
  • la solution retenue pour la diffusion des informations commerciales sera l’utilisation d’un serveur multimédia compatible DLNA.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES n°5 et 6.
1

Question 2.2.1
Donner le nom de la norme qui régit les règles de fixation entre un téléviseur et un support mural.

1

Question 2.2.2
Relever les valeurs des entraxes de fixation verticale et horizontale du téléviseur concerné.

1

Question 2.2.3
Donner le poids du téléviseur concerné (sans pied), sachant que son pied a un poids de 2,5Kg.

1

Question 2.2.4
Proposer un choix technologique du support mural qui soit compatible avec les exigences définies dans le cahier des charges en remplissant le tableau suivant.
Légende : Pour la rangée « choix et justifications », vous indiquerez OUI si le support mural est compatible avec le cahier des charges ou NON s’il ne l’est pas et vous justifierez vos réponses.

1

Question 2.2.5

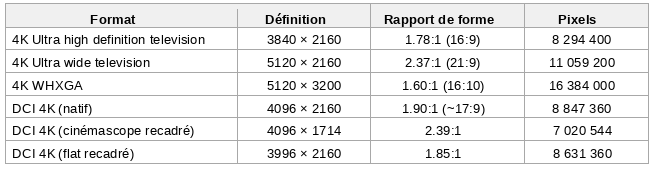

Remplir le tableau suivant relatif aux résolutions Full HD (ou HD1080p) et UHD. Préciser le coefficient multiplicateur entre les deux résolutions.

1

Question 2.2.6
Le constructeur du téléviseur indique dans la documentation technique complète les différents formats de fichiers reconnus dans ce mode de communication.
Remplir le tableau suivant en cochant la case correspondante à l’usage de chacun des formats reconnus.

1

Question 2.2.7
Donner le nom de la norme choisie par le constructeur SHARP, définissant le transfert de fichiers multimédias (vidéos, photos et musique) depuis un réseau domestique.

La solution de diffusion des informations commerciales sur le téléviseur se fera à l’aide d’un système « serveur/client » DLNA avec liaison via le réseau informatique du bâtiment « Le Club ».
1

Question 2.2.8
Citer les possibilités de connexion du téléviseur au réseau informatique du bâtiment « Le Club ».

1

Question 2.2.9
Cocher sur le schéma ci-dessous l’équipement qui fait office de serveur DLNA et celui qui fait office de client DLNA.
Question 2.2.10
Raccorder sur le schéma ci-dessous, le client DLNA ainsi que le serveur DLNA au réseau informatique du bâtiment.

2.3 Audiovisuel Professionnel
Aujourd’hui la sonorisation de la salle plénière du Club prévue pour la promotion du concert est gérée dans un local technique annexe, ce qui pose des problèmes pour contrôler au mieux le son lors des différents évènements.
On se propose donc de mettre en place dans cette salle un système de sonorisation composé de :
  • une console son BEHRINGER XENYX 1204 USB,
  • deux modules sans fil SHURE ULXP4,
  • deux microphones SHURE SM58 associés à des modules sans fils ULX2,
  • deux enceintes L-ACOUSTICS 108P.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES n°7, 8, 9 et 10.
1

Question 2.3.1
Citer les différents types de connecteurs utilisés pour brancher les microphones sur la console.

1

Question 2.3.2
On souhaite supprimer les perturbations basses fréquences (ronflement, bruits de manipulation et pop des microphones) afin d’obtenir un son le plus clair possible.
Préciser quel paramètre sur la console permet de les atténuer. Indiquer ses caractéristiques.

1

Question 2.3.3
Citer la technologie utilisée par le microphone « SHURE SM58 ».

1

Question 2.3.4
Justifier le choix de ce microphone.

1

Question 2.3.5
Pour des raisons de commodités (possibilité de déplacement), les techniciens ont décidé d’utiliser des modules sans fil « SHURE ULXP4 ». La technologie utilisée est le DIVERSITY.
Donner le principe de fonctionnement de cette technologie.

1

Question 2.3.6

Les enceintes utilisées dans la salle plénière sont des « L-ACOUSTICS 108P »


Cocher la case correspondant à la technologie des enceintes.

1

Question 2.3.7
Citer un avantage d’une telle enceinte.

1

Question 2.3.8
Une des caractéristiques de l’enceinte « L-ACOUSTICS 108P » est 125dB SPL.
Traduire la signification SPL.

1

Question 2.3.9
Votre responsable vous demande de réaliser l'ensemble de l'installation.
Tracer les liaisons entre les différents éléments de l'installation

2.4 Électrodomestique
Tout le personnel de service, au niveau de la salle de restauration, dispose de plusieurs tenues vestimentaires identiques qui leur sont fournies par l’entreprise. Afin d’améliorer les conditions de travail, les agents ont fait la demande d’achat d’un lave-linge et d’un sèche-linge, permettant ainsi l’entretien de leurs tenues sur place, ainsi que celui des pièces de linge mises à la disposition des artistes.
Le choix s’est porté sur les produits suivants :
  • Un lave-linge AEG L87490FL,
  • Un sèche-linge AEG T86590IH.
Problématique :
En tant que technicien, vous êtes chargé de la vérification de la conformité de la ligne électrique, dans le respect de la norme, avant le raccordement des deux produits dans le local technique.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES n°11 et 12.
1

Question 2.4.1
D’après la norme NF C 15-100, la ligne électrique alimentant un lave-linge doit être une ligne spécialisée.
Donner la définition d’une ligne spécialisée.

1

Vous disposez du testeur de prise Multimétrix VT35 afin de vérifier certains points de la norme.

Question 2.4.2
Vous effectuez le test aux bornes de la prise et vous obtenez la combinaison suivante :
« Les deux premières LEDs sont allumées, la troisième est éteinte ». Donner la signification de la combinaison obtenue.

1

En tant que technicien, vous êtes habilité B1V-BR.
Question 2.4.3
Compléter le tableau ci-dessous en choisissant parmi les fonctions : « exécutant non électricien, chargé d’intervention générale, exécutant électricien, chargé de travaux, chargé de consignation » celles qui correspondent aux niveaux d’habilitation cités.

1

Question 2.4.4
Préciser s’il est possible de démonter une prise avec votre niveau d’habilitation. Justifier votre réponse.

1

Question 2.4.5
Vous envisagez d’intervenir en ouvrant la prise. Pour autant, une consignation est à réaliser.
Rappeler, dans l’ordre, les quatre étapes d’une consignation.

1

Question 2.4.6
Lors du démontage de la prise, vous remarquez que le conducteur de terre est bien présent mais non raccordé. Vous procédez donc à ce raccordement et après remontage, vous effectuez à nouveau le test de conformité.
Indiquer la combinaison attendue sur les voyants du VT35, en indiquant l’état des LEDs, sachant que la prise est maintenant conforme.

Afin de finaliser la mise en conformité de la ligne électrique, vous envisagez à présent d’effectuer le test du dispositif différentiel instantané avec le VT35, en sélectionnant des valeurs progressives de courant de fuite. Il s’avère que l’interrupteur différentiel déclenche à 25mA.
1

Question 2.4.7
Déterminer, pour cette valeur de 25mA, le temps de déclenchement de l’interrupteur différentiel 30mA de type instantané. Vous vous aiderez de l’ANNEXE n°12.

1

Question 2.4.8
Placer la valeur de la réponse précédente sur l’illustration ci-dessous. Vous ferez apparaitre les traits de construction.

1

Question 2.4.9
Définir, à partir de la réponse précédente, si une personne risque une électrocution. Justifier votre réponse.

1

Question 2.4.10
Justifier si le différentiel fonctionne correctement.

2.5 Électronique Industrielle Embarquée
Sur le lieu du complexe, tout comme dans les journaux locaux, on peut rencontrer le code-barres ci-dessous. Il suffit de le scanner avec son smartphone pour se connecter sur le site Web de L’Acclameur (lien : http://m.lacclameur.net/) et avoir accès aux informations relatives à l’exploitation des différentes salles et notamment la programmation des concerts.

Pour répondre aux questions suivantes, vous consulterez les ANNEXES n°1, 13, 14 et 15.
1

Question 2.5.1
Identifier, en cochant les cases ci-dessous, le type de code-barres mis à disposition des utilisateurs par la société So Space.

1

Question 2.5.2
Déterminer la version de ce code-barres. Justifier votre réponse.

La vente de billets est réalisée de façon traditionnelle (vente de billets aux guichets). Pour fluidifier les entrées du public, l’exploitant (la société So Space) souhaite mettre en place un système sécurisé de billets dématérialisés qui permettrait au client d’acheter son billet par internet puis de l’imprimer chez lui ou le présenter sur l’écran de son smartphone. Le système est basé sur la lecture d’un code-barres que le client présentera à l’entrée du site. Le personnel d’accueil chargé du contrôle du billet doit donc être équipé d’un lecteur autonome connecté à distance à la base de données de l’évènement.
Vous êtes chargé de faire le choix de ce lecteur parmi plusieurs références proposées par le fabricant CipherLAB.
1

Question 2.5.3
Déterminer la distance qui sépare la base du lecteur (B) de la zone de contrôle (C) la plus éloignée.

1

Question 2.5.4
Indiquer, à partir du résultat obtenu, quelle technologie sans fil supportée par les lecteurs de la série 8200, est la plus adaptée. Justifier votre réponse.

1

Question 2.5.5
Déduire la référence du lecteur code-barres à commander. Justifier votre réponse.

1

On souhaite utiliser la technologie Wi-Fi pour les lecteurs code-barres.
Question 2.5.6
Indiquer le type de cryptage présentant le meilleur niveau de sécurité, parmi ceux disponibles sur le lecteur choisi.

L’exploitant souhaite éditer des billets se présentant sous la forme suivante :
1

Question 2.5.7
Justifier la compatibilité du matériel choisi avec les codes-barres imprimés sur les billets à scanner.

2.6 Télécommunications et Réseaux
La Verticale, la Halle Évènementielle et le Gymnase sont organisés autour d'un VLAN référencé VLAN GUEST 2. Les paramètres de l’adressage IP sont attribués par le DHCP au VLAN dans le segment réseau 192.168.102.0/24.
Pour la première fois, le championnat de France d'escalade de difficulté senior a lieu dans l'espace la Verticale.
L'évènement réunit quelques 160 compétiteurs, 50 arbitres, environ 800 spectateurs sur le week-end ainsi que les journalistes régionaux et nationaux qui couvrent l'évènement. L'ensemble des personnes présentes communique numériquement à travers le réseau Wi-Fi.
Problématique :
Les services techniques de la ville de Niort demandent à leurs techniciens d'étudier la faisabilité de cet évènement en fonction du cahier des charges donné par la Fédération Française de la Montagne et de l'Escalade.
1

Question 2.6.1
Au moment de l’intervention, le technicien découvre sur les équipements le sigle suivant :
Rappeler la signification de l'acronyme : Wi-Fi.

1

Question 2.6.2
Donner la nature du support de transmission utilisé dans ce réseau.

1

Question 2.6.3
Rechercher, à partir de l’ANNEXE n°16, les normes de communication radio Wi-Fi utilisées par le point d’accès CISCO AIRONET 1300.

1

Question 2.6.4
Citer l’intérêt d’un tel équipement dans le cadre de la compétition d’escalade.

1

Question 2.6.5
Donner la classe de l’adresse IP utilisée et le masque en décimal pointé. Préciser la nature de l’adresse (publique ou privée).

1

Question 2.6.6
Cocher la case correspondant au nombre de bits de l’adresse IP du VLAN GUEST 2.

1

Question 2.6.7
En déduire le type de protocole. Cocher la bonne réponse.

1

Question 2.6.8
Calculer le nombre d'hôtes pouvant se connecter simultanément.

1

Question 2.6.9
Vérifier, au regard du résultat précédent, si le cahier des charges du championnat de France d'escalade est respecté. Justifier votre réponse.

Suite à l'expertise des techniciens, l'administrateur réseau propose de modifier le masque du VLAN GUEST 2 en /21 (soit 255.255.248.0).
1

Question 2.6.10
Déterminer alors le nombre d'adresses disponibles que permet ce changement.

1

Question 2.6.11
Justifier que l'ensemble des personnes présentes pourront communiquer simultanément grâce aux réseaux Wi-Fi

PARTIE 3 : Questionnement spécifique
3.1 Installation d’un système de vidéoprojection 4k
Le bâtiment « Le Club » est constitué de plusieurs salles de réunions équipées pour la projection informatique et multimédia. La salle « Les Terrasses 2 » est une salle d’environ 60m2. Elle est prévue pour accueillir des séminaires et des projections multimédias. La direction souhaite mettre en place un système complet de projection vidéo 4K et un système sonore de type 7.2.
Dans cette salle, la direction de l’établissement souhaite pouvoir :
  • regarder des vidéos sur un écran de projection d’une diagonale de 4m en 16/9,
  • regarder des vidéos UHD 4K à partir d’un lecteur Blu-ray,
  • regarder des vidéos UHD 4K à partir d’un player vidéo 4K sur le réseau local,
  • regarder des vidéos à partir d’une tablette tactile,
  • regarder la télévision à partir d’une source TNT/SAT et écouter la FM.
En tant que technicien du site, vous êtes chargé d’installer et de configurer les équipements nécessaires, à savoir :
  • un vidéoprojecteur SONY VPL-VW500ES + une toile de projection 158’’,
  • un amplificateur SONY STR-DA5800ES,
  • un système d’enceintes 7.2 gamme JAMO D600 (D600 LCR x5, D600 SUR x2, D600 SUB x2),
  • un lecteur Blu-ray SONY BDP-S7200,
  • un ZAPITTY Media Player 4K,
  • un décodeur TNTSAT SAGEM DS 81HD,
  • un routeur D-Link DIR-880L relié au réseau LAN 1 du bâtiment « Le Club » et au réseau local LAN2 créé par l’interconnexion des autres matériels,
  • une tablette tactile APPLE iPad Air 2 - 9,7 pouces.
3.1.1 Analyse de l’installation et validation des choix de matériels
1

Question 3.1.1.1
Compléter le tableau suivant afin d’identifier les différents types de liaisons entre les matériels.

1

L’installation prévoit l’utilisation d’un vidéoprojecteur SONY VPL-VW500ES.
Question 3.1.1.2
Le tableau ci-dessous décrit les principaux formats et définitions des normes liées à la résolution dite 4K.
Déterminer le format d’affichage par défaut du vidéoprojecteur en vous appuyant sur l’ANNEXE N°17 et sur le tableau ci-dessus.

1

L’installation prévoit l’utilisation d’un lecteur Blu-Ray SONY BDP-S7200.
(doc ici)
Question 3.1.1.3
Donner le nom de la fonction (en anglais) permettant à ce lecteur Blu-Ray d’être compatible avec une diffusion 4K, en vous appuyant sur l’ANNEXE N°18.

1

L’installation prévoit l’utilisation d’un Media Player ZAPITTY 4K.
Question 3.1.1.4
Compléter le tableau suivant en vous appuyant sur
l’ANNEXE N°19.

1

L’installation prévoit l’utilisation d’un système d’enceintes 7.2 de la gamme JAMO D600 avec les références suivantes : D600 LCR, D600 SUR et D600 SUB.
Vous vous appuierez sur les ANNEXES N°20 et 21 pour répondre aux questions 3.1.1.5 à 3.1.1.8.
Question 3.1.1.5
Donner l’impédance nominale en ohm des enceintes.

1

L’installation prévoit l’utilisation d’un amplificateur SONY STR-DA5800ES.
Question 3.1.1.6
Noter, dans le tableau ci-dessous, les puissances de sortie de référence pour chaque enceinte :

1

Question 3.1.1.7
Valider le choix technologique du système d’enceintes JAMO D600 et de l’amplificateur SONY STR-DA5800ES en justifiant la compatibilité des valeurs « impédances » et « puissances ».

1

Question 3.1.1.8
Compléter le tableau suivant relatif aux sorties HDMI de l’amplificateur utilisé.

3.1.2 Installation
L’installation du vidéoprojecteur se fait en respectant le cahier des charges initial. Il est donc prévu d’obtenir une zone d’affichage vidéo de 4m de diagonale en format 16/9.
Vous vous appuierez sur l’ANNEXE N°22 pour répondre aux questions 3.1.2.1 à 3.1.2.4.
1

Question 3.1.2.1
Calculer la diagonale de cette zone d’affichage en pouces.

1

Question 3.1.2.2
Calculer la distance minimale de projection en m.

1

Question 3.1.2.3
Calculer la distance maximale de projection en m.

1

Question 3.1.2.4
Les dimensions de la salle «Les Terrasse 2 » sont de 9m x 7m.
Indiquer si l’installation est possible. Justifier votre réponse.

1

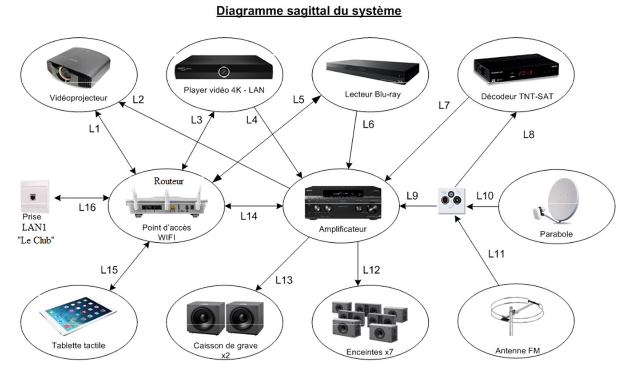

Question 3.1.2.5
Tracer, sur le document réponse DR1 le branchement des liaisons L2, L4, L6 et L7 au stylo bleu.
Question 3.1.2.6
Tracer, sur le document réponse DR1, le branchement des liaisons L8 et L9 au stylo noir.

Le cahier des charges prévoit de projeter tout contenu (dont des vidéos) par liaison Wi-Fi depuis la tablette tactile.
Vous vous appuierez sur les ANNEXES N°23 et 24 pour répondre aux questions 3.1.2.7 à 3.1.2.9.
1

Question 3.1.2.7
Indiquer si l’installation actuelle permet de projeter directement l’écran de iPad Air 2.Justifier votre réponse.

1

Question 3.1.2.8
Proposer une solution technique pour assurer cette fonctionnalité si l’installation actuelle ne le permet pa

1

Question 3.1.2.9
Tracer le branchement des liaisons L1, L3, L5, L14 et L16 au stylo vert

3.2 Ensemble de réception des émissions de télévision
Il existe actuellement au sein du bâtiment « Le Club » un ensemble de réception et de distribution satellite permettant d’acheminer dans les 12 pièces du bâtiment les émissions satellites.
Problématique :
Suite à l’émergence de nouveaux besoins, vous êtes chargé de mettre en œuvre une solution technique pour permettre la réception de la Télévision Numérique Terrestre (TNT) ainsi que la réception FM dans l’ensemble du bâtiment « Le Club », tout en y associant la réception satellite actuelle.
Cahier des charges :
  • l’ensemble réception/distribution satellite installé au sein du bâtiment devra être maintenu et utilisable.
  • l’ensemble de réception TNT + FM devra s’intégrer à l’ensemble de réception/distribution actuel.
3.2.1 Ensemble de réception/distribution satellite actuel
Pour vérifier la possibilité d’ajouter une réception TNT + FM à l’installation satellite déjà présente, il faut étudier cette dernière.
L’ensemble de réception/distribution satellite actuel installé au sein du bâtiment « Le Club » est constitué des éléments suivants :
Sur le toit :
  • une antenne parabolique de marque VISIOSAT et de référence SMC80,
  • une tête de réception LNB QUATTRO de marque TELEVES et de référence 747701,
  • 4 câbles d’antenne noirs de référence 17PAtC branchés sur le LNB QUATTRO et d’une longueur de 20m pour atteindre le local technique.
Dans le local technique :
  • 4 câbles d’antenne noirs 17PAtC d’une longueur de 20m provenant du LNB QUATTRO,
  • un switch 5x12 de marque TELEVES et de référence 733801,
  • une alimentation de marque TELEVES et de référence 7321,
  • un câble d’antenne blanc de référence 17VAtC branché entre le switch et l’alimentation,
  • 12 câbles d’antenne blancs de référence 17VAtC branchés sur le switch TELEVES et en direction des différentes pièces du bâtiment « Le Club » (longueurs comprises entre 15 et 30 mètres maximum en fonction de l’emplacement des pièces).
Dans chaque pièce nécessitant une distribution d’antenne :
  • un câble d’antenne blanc 17VAtC provenant du local technique et branché au switch
TELEVES,
  • une prise murale usager.
1

Question 3.2.1.1
Compléter le schéma suivant représentant l’ensemble de réception satellite actuel, en précisant les marques et références de chacun des éléments et en vous aidant des données précédentes.

1

Question 3.2.1.2
Donner le nom du connecteur utilisé sur chacun des câbles d’antenne dans cette installation de réception satellite.

1

Question 3.2.1.3
Donner la signification du terme LNB. Préciser s’il s’agit d’un élément actif ou passif. Justifier votre réponse.

Pour répondre aux questions suivantes, vous consulterez les ANNEXES N°25, 26 et 27.
Le LNB utilisé dans l’installation de réception satellite est particulier puisqu’il s’agit d’un LNB dit « QUATTRO ».
Attention, ce LNB « QUATTRO » ne doit pas être confondu avec un LNB dit « QUAD ». Pour rappel, un LNB « QUAD » permet de diffuser l’intégralité de la plage de fréquences sur chacune des 4 sorties disponibles et donc pour y brancher 4 démodulateurs satellite au maximum.
1

Question 3.2.1.4
Enoncer succinctement l’intérêt d’un LNB dit « QUATTRO »

1

Question 3.2.1.5
Préciser le nombre d’entrées/sorties disponibles sur le switch TELEVES de référence 733801 et le rôle de chacune d’entre elles.

1

Question 3.2.1.6
Remplir le tableau suivant caractérisant la plage de fréquences disponible sur les sorties du switch TELEVES. Préciser l’unité.

1

Question 3.2.1.7
Justifier succinctement que l’installation actuelle de réception satellite peut permettre l’ajout d’un ensemble de réception terrestre. Pour cela, vous préciserez simplement la méthode d’installation choisie pour répondre au cahier des charges initial.

3.2.2 Ensemble de réception terrestre TNT+ FM
Vous êtes à présent chargé d’installer un ensemble de réception terrestre permettant la réception de la Télévision Numérique Terrestre et la réception de la bande FM. Pour cela, vous allez donc devoir choisir le matériel à installer.
1

Question 3.2.2.1
Vous ne tiendrez pas compte du kit de fixation pour antennes terrestres (pied + attaches + vis) qui est déjà présent sur le toit du bâtiment « Le Club » ainsi que du câble coaxial nécessaire.
Lister, de manière exhaustive, la liste du matériel nécessaire pour réaliser cette installati

1

Pour des raisons techniques de fixation et pour optimiser la réception terrestre, il sera nécessaire que :
  • l’antenne FM soit de type circulaire et adaptée à la bande II (88 à 108MHz),
  • l’antenne TNT soit :
o adaptée à la réception de la bande UHF et en particulier des bandes IV et V de la
TNT (470MHz à 790MHz),
o avec protection LTE (filtrage des fréquences du réseau mobile 4G), o de gain pouvant atteindre 14 dB.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES N°28 et 29.
Question 3.2.2.2
Proposer un choix technologique de l’antenne TNT qui soit compatible avec les exigences définies dans le cahier des charges précédent. Justifier votre choix final.

1

Question 3.2.2.3
Donner le type de l’antenne FM choisie pour compléter l’installation terrestre. Justifier votre réponse.

1

Question 3.2.2.4
Préciser le rôle d’un coupleur terrestre nécessaire dans l’installation des deux antennes TNT + FM.

1

Question 3.2.2.5
Donner le type du coupleur le plus simple à choisir pour réaliser l’installation. Justifier votre réponse.

1

À ce stade de l’installation, il est nécessaire d’ajouter un ensemble préamplificateur de mât et une alimentation régulée. Le choix technique réalisé, en accord avec le cahier des charges, sera le suivant :
  • préamplificateur de mât de type MFA 711,
  • alimentation régulée de type IFP 501.
Pour répondre aux questions suivantes, vous consulterez l’ANNEXE N°30.
Question 3.2.2.6
Préciser le nombre d’entrée(s)/sortie(s) que possède le préamplificateur choisi.

1

Question 3.2.2.7
Indiquer la bande passante en MHz du préamplificateur de mât choisi. Préciser alors l’impact de cette bande passante sur le positionnement de ce préamplificateur par rapport à l’antenne FM et au coupleur.

1

Question 3.2.2.8
Préciser le nombre d’entrée(s)/sortie(s) que possède l’alimentation régulée choisie.

1

Question 3.2.2.9
Justifier le choix de l’alimentation IFP 501 plutôt que l’alimentation ALF 200.

1

Question 3.2.2.10
Préciser le branchement final qui permettra de « coupler » cette installation terrestre à l’installation satellite déjà mise en place au sein du bâtimen

1

Question 3.2.2.11
Compléter le schéma suivant représentant l’ensemble de réception terrestre en ajoutant les câbles coaxiaux nécessaires.

3.2.3 Tests et validation de la réception terrestre
Vous êtes à présent chargé de finaliser l’installation de l’ensemble de réception terrestre. Pour cela, vous allez donc devoir, après l’installation complète de l’ensemble de réception, mesurer ou calculer les différents niveaux de réception de la TNT tout au long de l’installation, de l’antenne TNT à la prise usager.
Pour rappel, le niveau de réception de la Télévision Numérique Terrestre est considéré comme conforme et acceptable si la mesure en sortie de prise usager est comprise entre 35 et 70 dBµV.
Pour finir, en raison de la situation géographique du bâtiment « Le Club », il a été choisi de placer l’antenne TNT du toit au même emplacement que l’antenne parabolique et en direction de l’émetteur de NIORT-MAISONNAY. Le mesureur de champ indique qu’en sortie d’antenne TNT, le niveau de réception est de 66 dBµV.
1

Question 3.2.3.1
Calculer la perte totale maximum en terrestre due au câble coaxial sachant que :
  • l’atténuation du câble coaxial choisi (17PAtC et 17VAtC) est de -17 dB pour 100m,
la longueur maximale possible de câble coaxial entre l’antenne et la prise usager la plus éloignée sera de 50 mètres.

1

Question 3.2.3.2
Compléter le tableau suivant récapitulant l’ensemble des gains ou pertes de chacun des éléments de l’installation terrestre.

1

Question 3.2.3.3
Calculer au final la perte totale maximale (en dB) accumulée tout au long de l’installation

1

Question 3.2.3.4
Calculer enfin le niveau de réception minimal en sortie de la prise usager

1

Question 3.2.3.5
Préciser si le niveau de réception minimal calculé à la question précédente est acceptable et conforme à la norme. Justifier votre réponse.
