Partie 1 – Mise en situation

Le sujet portera sur le musée des Confluences de Lyon.
Le département du Rhône a fait le choix d’une création architecturale forte, originale, en relation et en écho au projet intellectuel et conceptuel du musée. Situé au confluent du Rhône et de la Saône, le bâtiment s’articule entre Cristal et Nuage, entre le minéral et l’aérien.
Le musée a en héritage plus de 2,2 millions d’objets peu à peu rassemblés en une histoire d’un demi- millénaire, du XVIIe au XXIe siècle.
1.1 Description des ressources techniques
1.1.1 Alarme Sécurité Incendie
Le système de vidéosurveillance possède plusieurs types de caméras IP permettant de contrôler le site du musée : des caméras mobiles extérieures, des caméras mobiles intérieures et des caméras fixes.
Le musée est un ERP (établissement recevant du public). Il est équipé d’un système de sécurité incendie de catégorie A. Un éclairage de sécurité doit permettre de faciliter l’évacuation du public.
Le système détection intrusion est organisé autour d’une centrale
ARITECH ATS 4602.
  1. Audiovisuel Multimédia
Le musée des Confluences propose à coté de ses 2 auditoriums, 4 petites salles de 10 personnes maximum.
Cela permet à certains visiteurs :
  • de suivre la manifestation du petit auditorium en direct ;
de revivre des événements qui ont été enregistrés, de suivre la diffusion de diaporamas ou de films à partir du poste informatique de l'accueil.
1.1.3 Audiovisuel Professionnel
Le musée des Confluences dispose d’un grand auditorium de 300 places permettant d’accueillir tous types d’événements : conférences, concerts, etc.
1.1.4 Électrodomestique
Un espace détente et déjeuner a été prévu dans le musée pour le personnel.
L’espace cuisine est équipé des appareils électrodomestiques suivants : micro-ondes, réfrigérateur et lave-vaisselle.
L’étude portera sur l’installation d’un lave-vaisselle SIEMENS.
  1. Électronique Industrielle Embarquée
Le musée des Confluences est équipé :
  • d’un système de billetterie ;
  • d’un système de guide multimédia. Ce système fonctionne avec l’association de deux technologies : Bluetooth et Wi-Fi. Il permet, par l’intermédiaire d’un téléphone mobile (ou d’une tablette) et d’une application dédiée, de proposer aux visiteurs des contenus enrichis.

1.1.6 Télécommunications et Réseaux
Le réseau informatique gère le fonctionnement des équipements du musée : téléphonie, billeterie, ordinateurs, messagerie, serveur Web, Internet, affichage, etc.
Pour accéder plus facilement aux différentes ressources, un réseau Wi-Fi
a été mis en place à l’aide de 32 points d’accès.
Le réseau est équipé d’un ensemble de VLAN gérés par des
commutateurs de marque HP.
Un IPBX « CISCO Call Manager » gère la téléphonie au sein du musée.
Le musée dispose également d’un serveur DECT.
Un routeur CISCO 2901 assure le routage des paquets téléphoniques
vers l’opérateur du musée des Confluences via un trunk SIP.

Partie 3 – Questionnement spécifique AVM

Doc Technique

Vous êtes technicien audiovisuel dans la société « InstallTech » qui vient d’obtenir le contrat de maintenance de l'installation audiovisuelle du musée des Confluences. On vous remet le synoptique des interconnexions (des 4 petites salles) laissé par l’ancien technicien de maintenance du site, ci- dessous :

Synoptique des interconnexions :
Notre étude portera sur :
  • une retransmission en direct distribuée par le splitter,
  • une diffusion d’émissions préenregistrées distribuée par le switch,
  • une modification d’installation.
De plus, le responsable du musée vous demandera de lister les matériels acceptant la diffusion 4K
en vue d’une évolution technologique.
3.1 Étude de la retransmission en direct
Vous allez réaliser l’étude de la chaîne de retransmission en direct de l’auditorium dans les 4 petites salles, en utilisant les matériels numérotés de 1 à 4 sur le synoptique des interconnexions, afin de produire un plan de câblage conforme au cahier des charges.
Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°2, 3, 15, 16, 17, 18 et 19.
1

Question 3.1.1
Compléter le tableau ci-dessous en indiquant le nom et la référence des matériels.

Étude du système de présentation sans fil Barco CS-100

Un conférencier souhaite projeter une vidéo à partir de sa tablette qui se connectera au système de présentation sans fil Barco CS-100.
Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°15 et 19.
1

Question 3.1.2
Indiquer si la tablette pourra se connecter au système de présentation sans fil Barco CS-100. Justifier votre réponse

1

Question 3.1.3

Indiquer si la tablette pourra afficher son contenu sur les écrans grâce à l’application ClickShare. Justifier
votre réponse.

1

Question 3.1.4

Citer le connecteur vidéo utilisé en sortie de ce matériel.

1

Question 3.1.5

Citer les différents connecteurs audio utilisés en sortie de ce matériel.

1

Question 3.1.6

Indiquer la liaison permettant d’obtenir la meilleure qualité de restitution. Justifier votre réponse.

1

Question 3.1.7

Vous devez paramétrer l’audio grâce au logiciel ClickShare.
Sélectionner les 2 paramètres à adopter.

Étude du splitter LINDY

Vous allez vérifier la compatibilité du splitter LINDY mis à votre disposition avec le matériel étudié précédemment.
Pour répondre aux questions suivantes, vous pouvez consulter l’ANNEXE N°16.
1

Question 3.1.8
Indiquer les 2 fonctions réalisées par ce splitter.

1

Question 3.1.9

Expliquer l’utilité de la fonction « amplification » au sein de ce système.

1

Question 3.1.10

Indiquer si ce splitter est compatible avec le paramétrage réalisé à la question 3.1.7.

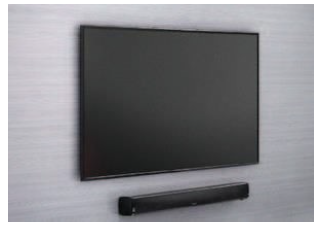

Étude de la barre de son FOCAL DIMENSION et de l’écran SAMSUNG ME55C

Le responsable du musée souhaite simplifier l’allumage et l’extinction des 2 matériels.
Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°17 et 18.
1

Question 3.1.11
Citer la fonction qui permettra la commande simultanée des 2 matériels.

1

Question 3.1.12

Donner le nom commercial de cette fonction pour la marque SAMSUNG.

1

Question 3.1.13

Indiquer la procédure permettant de valider cette procédure sur l’écran SAMSUNG.

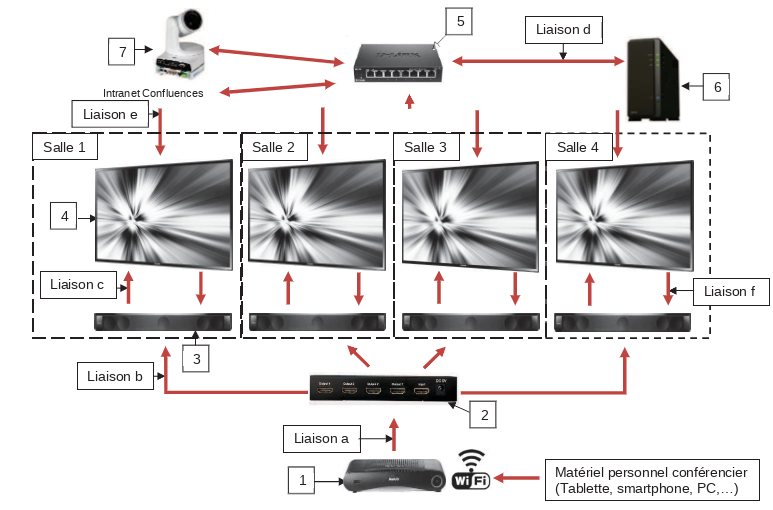

Étude du câblage de la retransmission en direct
1

Question 3.1.14

Compléter les lignes a, b, et c du tableau ci-dessous.

1

Question 3.1.15

Tracer les liaisons en vert puis indiquer par une flèche leur sens de transfert.

3.2 Étude de la diffusion d’émissions préenregistrées

Le responsable du musée souhaite diffuser des vidéos d’anciennes conférences stockées dans le NAS. Vous poursuivez l’étude par la diffusion d’émissions préenregistrées dans les 4 petites salles, en utilisant les matériels numérotés de 3 à 6 sur le synoptique des interconnexions, afin de produire un plan de câblage conforme au cahier des charges.

Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N°2, 3, 17, 18 et 20.
Étude du NAS SYNOLOGY DiskStation DS116 et du switch
Vous souhaitez vérifier la conformité du stockage sur le Synology DiskStation DS116 ainsi que débit supporté par le réseau Ethernet du musée des Confluences.
Pour répondre aux questions suivantes, vous pouvez consulter l’ANNEXE N°20.
1

Question 3.2.1
Indiquer la capacité brute maximale en To de stockage du DS116.

1

Le responsable du musée désire stocker 6000 heures de conférence dans le NAS. Question 3.2.2

Le disque dur actuel du NAS a une capacité de 2 To.
Rappel : 1 kio (kilo informatique octets) = 1 024 octets ; 1 ko (kilo octets) = 1 000 octets.
Déterminer la capacité réelle brute d’un disque 2 To en Tio. Vous cocherez la case correspondant à votre réponse.

1

Question 3.2.3

Une conférence d’une heure trente, compressée au format vidéo MPEG-4 et au format audio MP3 occupe un espace disque de 525 Mio.
Calculer le nombre d’heures de conférence pouvant être stockées sur le Synology DiskStation DS116 équipé d’un disque dur dont la capacité utile de stockage (après partitionnement, formatage et installation de l’OS) est de 1 820 Gio.

1

Question 3.2.4

Indiquer si la capacité du disque dur est suffisante. Justifier votre réponse.

1

Question 3.2.5

Une vidéo Full HD (1920x1080) - 30 ips (images par seconde) codée au format H264 est une suite d’images
compressées à 170 ko chacune en moyenne.
Calculer le débit moyen en Mbits/s nécessaire sur le réseau si la diffusion se fait à 30 ips.

1

Question 3.2.6

Vérifier si ce débit sera supporté par le réseau Ethernet du musée, qui a un débit 100 Mbit/s, pour 4 vidéos différentes diffusées en simultané. Justifier votre réponse.

1

Question 3.2.7

Citer les modifications à apporter pour le fonctionnement souhaité.

Étude de la barre de son FOCAL DIMENSION et de l’écran SAMSUNG ME55C

Le responsable du musée souhaite simplifier l’allumage et l’extinction des 2 matériels.
Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N° 2, 3, 17 et 18.
1

Question 3.2.8
Donner l’acronyme et le rôle de la fonction ARC.

1

Question 3.2.9

Citer les préconisations pour utiliser cette fonction.

1

Question 3.2.10

Expliquer si la fonction ARC peut être utilisée dans ce cas.

1

Question 3.2.11

En déduire le type de liaison audio à utiliser. (hdmi ou Jack 3,5 ?)

1

Étude du câblage de de la diffusion d’émissions préenregistrées Question 3.2.12

Compléter les lignes d, e et f du tableau ci-dessous.

1

Question 3.2.13

Tracer, sur le document réponse page 25, les liaisons Ethernet en noir, la liaison audio en bleu puis indiquer par une flèche leur sens de transfert.

3.3 Étude de la modification d’installation

Le responsable du musée des Confluences désire faire modifier l’installation afin d’en améliorer le confort d’utilisation. Il souhaite que vous installiez un écran supplémentaire dans chacune des 4 petites salles pour une diffusion en direct.

Pour répondre aux questions suivantes, vous pouvez consulter l’ANNEXE N°16.
1

Question 3.3.1
Déterminer la longueur maximale de câble supportée pour chaque entrée/sortie du Splitter.

1

Question 3.3.2

Proposer deux solutions permettant de réaliser cette modification.

1

Question 3.3.3

Dans le cas d’une future extension, le responsable du musée souhaiterait connaitre le nombre maximum
d’écrans connectables avec le matériel présent, sachant que l’on peut mettre des Splitters en cascade.
Indiquer le nombre d’écrans que l’on peut connecter au maximum en utilisant uniquement des Splitter 4 sorties. Justifier votre réponse.

1

Question 3.3.4

Suite à la modification, vous devez réaliser les branchements et la mise en service de l’installation pour une diffusion en direct.
Numéroter chacune des étapes ci-dessous suivant leur ordre d’exécution en partant du n° 1 (première action) jusqu’au N° 6 (dernière action).

3.4 Étude de l’évolution du système vers la 4K

En vue d’un passage futur à la 4K, le responsable du musée des confluences vous demande de recenser les modifications qui seraient à apporter à l’installation existante.

Pour répondre aux questions suivantes, vous pouvez consulter les ANNEXES N° 5, 7, 15, 16, 18 et 22.
1

Question 3.4.1
Vous proposez au responsable de réaliser un comparatif des résolutions des différents formats existants.
Compléter le tableau suivant en indiquant pour chaque format ci-dessous sa résolution.

1

Question 3.4.2

Vous devez maintenant étudier si les appareils existants sont compatibles avec la 4K.
Indiquer si le splitter est compatible 4K. Justifier votre réponse.

1

Question 3.4.3

Indiquer si l’écran est compatible 4K. Justifier votre réponse.

1

Question 3.4.4

Indiquer si le système BARCO est compatible 4K. Justifier votre réponse.

1

Question 3.4.5

Indiquer la version HDMI minimale permettant la transmission d’un signal audio HD, vidéo 4K, ARC.

1

Question 3.4.6

Au vu de la documentation constructeur, la barre de son est compatible avec les formats vidéo 4K utilisés.
Indiquer les cinq modifications à apporter à cette installation pour lui permettre le passage à la 4K.

Partie 3 – Questionnement spécifique Electrodomestique

Doc Technique


Un espace détente et déjeuner est prévu pour les employés. Une cuisine a été aménagée avec tous les équipements classiques : cafetière, micro-ondes, réfrigérateur et un lave-vaisselle.

Nous étudierons l’installation de ce lave-vaisselle, ainsi qu’une panne rencontrée quelques mois après un usage régulier.
Le lave-vaisselle installé est de marque SIEMENS, sa référence est SN278126TE.

1

3.1 Étude de l’installation électrique

Question 3.1.1
Indiquer le calibre de protection des biens du circuit lave-vaisselle à l’aide de l’extrait de la norme NFC15- 100.

1

Question 3.1.2

Préciser la section des conducteurs ainsi que leurs couleurs.
(Phase, neutre, terre)

1

Question 3.1.3

Expliquer pourquoi il est nécessaire de brancher le lave-vaisselle sur une prise de courant spécialisée.

1

Question 3.1.4

Donner le rôle du disjoncteur magnétothermique.

1

Question 3.1.5

Donner le rôle de l’interrupteur différentiel de type A. Indiquer son seuil de sensibilité de déclenchement et justifier le choix du type A.

3.2 Étude de l’installation du lave-vaisselle
À la livraison, le technicien doit assurer la mise en service du lave-vaisselle.
1

Question 3.2.1
Le schéma ci-contre vous donne la côte relevée par le technicien.
Préciser les côtes à l’aide du guide d’installation et donner le diamètre du
tube PVC. Justifier la conformité de cette installation.
Hauteur max, Hauteur min, Diamètre recommandé.
Justification

1

Question 3.2.2

Préciser le dysfonctionnement de l’appareil si les hauteurs ne sont pas respectées.
Hauteur trop basse ; Hauteur trop élevée

1

Question 3.2.3

Le lave-vaisselle est équipé de la protection « aquastop ».
Donner la fonction de cette protection et préciser les éléments qui la constituent.

3.3 Mise en service du lave-vaisselle

Le lave-vaisselle est maintenant installé. Avant de pouvoir passer aux tests de fonctionnement, le technicien procède aux différents réglages.

1

Question 3.3.1
Donner la procédure pour régler l’heure.

1

Question 3.3.2

Donner la signification de la dureté de l’eau.

1

Question 3.3.3

Préciser les conséquences d’une eau trop dure sur les résultats de lavage.

1

Question 3.3.4

Donner les valeurs préréglées d’usine de la dureté de l’eau cet appareil en °fH.

1

Question 3.3.5

Vous avez mesuré la dureté de l’eau à l’aide d’une bandelette de papier que vous avez trempé dans de l’eau du robinet. On visualise le résultat suivant :
Déterminer la valeur du TH en degré français de cette eau, ainsi que la valeur du réglage de l’adoucisseur à effectuer sur la machine.
(valeur mesurée ; Valeur à réglée)

1

Question 3.3.6

Donner la procédure détaillée pour régler la valeur TH trouvée précédemment sur cet appareil

1

Question 3.3.7

Flécher le parcours de l’eau lors de la phase de remplissage du lave-vaisselle en précisant la nature de l’eau (dure, douce, saumâtre).

1

Question 3.3.8

Flécher le parcours de l’eau lors de la phase de régénération du lave-vaisselle en précisant la nature de l’eau (dure, douce, saumâtre).

1

Question 3.3.9

Indiquer s’il est possible d’utiliser une tablette tout en 1 dans les conditions d’installation de ce lave-vaisselle. Justifier votre réponse.

3.4 Étude de la fonction connexion du lave-vaisselle

Ce lave-vaisselle est un appareil de dernière génération. Il possède l’option « home connect ». Le client demande au technicien d’intégrer cet appareil dans le réseau du musée.

Le routeur Wifi du réseau ne possédant pas la fonction WPS, le technicien fera une installation manuelle.
1

Question 3.4.1
Noter les trois grandes étapes pour configurer le lave-vaisselle en mode connecté.

1

Question 3.4.2

Préciser l’intérêt pour cette option « home connect ».

1

Question 3.4.3

Donner l’intérêt du protocole WPS sur un routeur sans fil.

1

Question 3.4.4

Le lave-vaisselle se connectera sur le SSID caché « PRIVE-MDC » du VLAN130 (PRIVE).
Donner l’adresse IP de ce sous-réseau VLAN et proposer pour ce lave-vaisselle une adresse IP compatible avec ce VLAN.

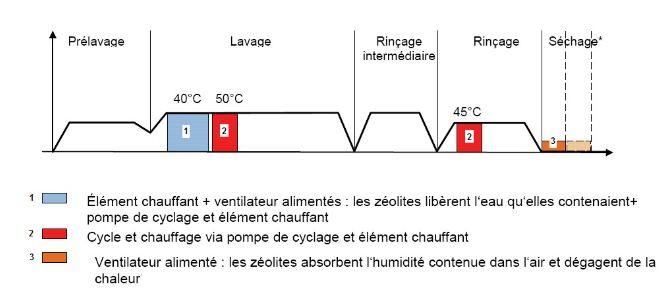

3.5 Étude du fonctionnement sur un cycle ECO 50°C
1

Question 3.5.1

Donner le rôle de la zéolite lors d’un cycle.
(Pendant la phase de séchage ; Au lavage suivant)

1

Question 3.5.2

Désigner des éléments fléchés.

1

Question 3.5.3

Pendant la phase de régénération de la Zéolite, on utilise une résistance chauffante de 38.3Ω.
Calculer le courant absorbé par l’élément chauffant durant la phase de séchage de la zéolite.
En déduire la valeur de la puissance de la résistance du circuit Zéolite.

1

Question 3.5.4

Préciser si le thermoplongeur traditionnel prévu pour chauffer l’eau de la cuve fonctionne pendant la phase Zéolite.

1

Question 3.5.5

Donner le repère qui désigne le thermoplongeur du lave-vaisselle ainsi que sa puissance, à l’aide du
schéma électrique sur le document réponse page 28. Calculer le courant absorbé pendant la phase de chauffe.

1

Question 3.5.6

Expliquer le fonctionnement et l’intérêt de l’échangeur thermique.

1

Question 3.5.7

Indiquer où se trouve la résistance chauffante de la cuve, donner le numéro de cette pièce et ses références constructeur.

1

Question 3.5.8

Expliquer l’inconvénient de ce bloc.

3.6 Maintenance
Plusieurs mois après l’installation, un code E7 clignote sur l’afficheur du lave-vaisselle
1

Question 3.6.1

Indiquer les causes possibles de cette panne.
E7

1

Question 3.6.2

Donner les étapes de la procédure pour accéder au programme « Test SAV ».

1

Question 3.6.3

Entourer, sur le document réponse page 28, les éléments susceptibles d’être en cause dans le dysfonctionnement créant ce code défaut.(

1

Question 3.6.4

Le technicien effectue un contrôle manuel en faisant tourner les palles du ventilateur ainsi qu’une mesure hors tension, entre les bornes X5.5 et X5.3 puis les bornes X5.5 et X5.1. Il trouve 112Ω et 124Ω.
Cocher la case correspondante à l’état du moteur de ventilateur, et déterminer le composant défectueux.

1

Question 3.6.5

Le moteur du ventilateur de Zéolite est un moteur triphasé de type Brushless.
Citer ses avantages par rapport aux moteurs classiques (universel et monophasé).

1

Question 3.6.6

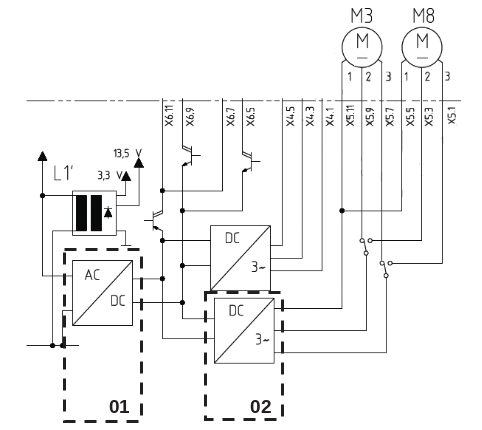

Ce moteur est alimenté selon le schéma ci-dessous.
Indiquer la fonction des repères 01 et 02.

1

Question 3.6.7

Le technicien active le programme test en mode « P8 : test des composants » et active la vanne K3 de
l’échangeur thermique. La mesure de la tension à la sortie du pont de diode repère 01 est de 0 volt.
Cocher la case correspondante à l’état du pont de diode, et déterminer le composant défectueux.
