EP2 2018 Snowboard TC+ AVM cloned 3/30/2022

Last updated over 3 years ago
70 questions
Untitled Section

Questionnement tronc commun

Lien vers les annexes de doc technique
2.1 Télécommunications et réseaux
Étude des caméras dômes réseaux PTZ AXIS Q6035/-E (cf. ANNEXE N°1 et N°22)
Le choix de ces caméras repose sur 4 raisons principales :
− une résolution élevée (HDTV) ;
− une alimentation PoE ;
− une bonne résistance au vandalisme ;
− une grande résistance au froid et à l’humidité.
Elles sont installées sur les pistes ainsi qu’en ville et sont connectées de manière filaire aux ports
PoE des switchs Cisco 2960.
1

Question 2.1.1
Donner la signification de l’acronyme PoE. Expliquer l’intérêt de la technologie PoE.

1

Question 2.1.2
Cocher le(s) débit(s) utilisable(s) par cette caméra.

Étude des câbles reliant les caméras
Le câble réseau reliant la caméra au switch est un câble de marque Nexans SF/UTP AWG24
LSZH+PE (cf. ANNEXE N°2)
1

Question 2.1.3
Donner sa catégorie et sa fréquence maximale d’utilisation.

1

Question 2.1.4
Cocher le(s) débit(s) que ce câble est capable de supporter.

1

Question 2.1.5
Cocher la (les) bonne(s) réponse(s) pour la constitution du câble.

1

Question 2.1.6
Le câble assure certaines protections.
Cocher la (les) bonne(s) réponse(s) :

Étude du réseau fibre optique (cf. ANNEXE N°3)
La fibre optique (dénomination MD SP694 –FIBRE OPTIC CABLE - 72*SM) a été choisie pour les
qualités suivantes :
− haute résistance mécanique ;
− résistance aux basses températures ;
− protection anti-rongeur ;
− non propagation du feu.
1

Question 2.1.7
Donner le nombre maximal de tubes constituant ce câble.

1

Question 2.1.8
Donner le nombre maximal de fibres constituant chaque tube et calculer le nombre total de fibres présentes.

1
Compléter :
Débit maximum admissible par notre fibre : _______
Longueur maximum admissible par notre fibre : _______
1.2 Alarme sécurité incendie (cf. ANNEXE N°5)
Le bâtiment est un magasin situé au pied du snow park. Il apporte un cadre chaleureux aux touristes et participants. Le bâtiment a une capacité d’accueil maximale de 150 personnes.
Le CCTP (Cahier des Clauses Techniques Particulières) précise les contraintes liées à l’installation du Système de Sécurité Incendie (S.S.I.). Vous trouverez des extraits ci-dessous.
Exploitation du S.S.I.
Les espaces réservés au public sont isolés des espaces privés du personnel pour garantir une protection contre l’incendie. L’équipement d’alarme est installé dans le local technique.
La détection est effectuée à partir des déclencheurs manuels d’alarme implantés à chaque issue qui s’ouvre vers l’extérieur.
1

2.2.1 Cocher la fonction principale d’un S.S.I.

1
Question 2.2.2 Déterminer la spécificité de l’établissement, c'est-à-dire sa nature et son type en complétant le tableau suivant.
Nature de l’établissement : _______
Type d’établissement : _______
1

Question 2.2.3 Rappeler la capacité d’accueil maximale dans le bâtiment.

1

Question 2.2.4 Déduire la catégorie du S.S.I en fonction de l’effectif et indiquer le type d’équipement d’alarme associé.

1

Question 2.2.5 Déterminer la composition de l’équipement d’alarme (alimenté sur secteur) à installer.

1

Question 2.2.6 Indiquer les caractéristiques du câble C2 pour le raccordement des DM (nombre de paires, section et comportement au feu).

1

Question 2.2.7 Indiquer les caractéristiques du câble CR1 pour le raccordement du diffuseur sonore (nombre de paires, section et comportement au feu).

2.3 Électrodomestique (cf. ANNEXE N°7)
Le lave-vaisselle de la zone de repos des salariés des remontées mécaniques étant en panne, vous intervenez pour installer et configurer le nouveau lave-vaisselle Miele G1344.
2.4 Audiovisuel multimédia (cf. ANNEXE N°8)
1

Question 2.3.1 Indiquer la valeur à programmer pour le réglage de l’adoucisseur sachant que la compagnie distributrice dont dépend la station de ski indique un degré de dureté d’eau de 43°f.

1

Question 2.3.2 Préciser la raison pour laquelle la porte du lave-vaisselle doit être ouverte à moitié lors du remplissage du réservoir à sel.

1

Question 2.3.3 Trouver la quantité de sel régénérant qu’il faut mettre dans le lave-vaisselle lors de la première mise en service.

1

Question 2.3.4 Indiquer l’opération à effectuer immédiatement après avoir rempli le réservoir à sel.

1

Question 2.3.5 Donner la raison pour laquelle la diode « Sel » reste allumée après avoir rempli le réservoir

1

Question 2.3.6 Déterminer la capacité du réservoir de produit de rinçage.

2.4 Audiovisuel multimédia (cf. ANNEXE N°8)
La station de ski propose un service de location de caméra HD GoPro Hero3 White Edition (un modèle de caméra miniature antichoc et étanche). Les skieurs peuvent récupérer leurs images soit en achetant la carte SD, soit en les transférant via un câble USB fourni gratuitement, soit en achetant un montage sur support DVD ou téléchargeable depuis une plateforme internet.
Cette caméra dispose de paramètres par défaut qui permettent à tout individu de réaliser aisément des séquences HD. Néanmoins Il est important de respecter quelques critères dans le choix des cartes mémoires.
Un skieur souhaite réaliser un film de ses exploits en PAL 720p à 25 images par seconde puis le diffuser sur YouTube afin de partager ce moment.

1

Question 2.4.1
Donner la résolution maximale en mode vidéo de la caméra GoPro HD Hero3 White Edition.

1

Question 2.4.2
Indiquer s’il est possible de filmer en mode 720p à 25 ips.

1

Question 2.4.3
PAL et NTSC sont deux standards de codage du signal vidéo analogique en couleur.
Rechercher le standard vidéo à utiliser pour réaliser le film souhaité.

1

Question 2.4.4
Donner la signification des termes suivants: H.264, MP4.

1

Question 2.4.5
Citer les différentes normes de cartes mémoires compatibles avec cette caméra.

Un skieur souhaite exporter sa vidéo sur YouTube, il utilise pour cela le logiciel GoPro studio.

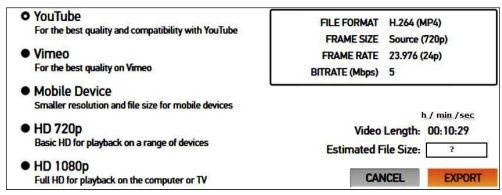

La capture suivante indique les différents réglages effectués sur le logiciel.
1

Question 2.4.6
Compléter le tableau suivant à partir de la capture d’écran ci-dessus :

1

Question 2.4.7

Calculer la taille en Mio de la séquence vidéo à exporter à partir des données de la capture d’écran précédente.
On rappelle : (1Mio= 1024 kio, 1kio = 1024 octets, 1 octet = 8 bits)

2.5 Audiovisuel professionnel
La station emploie un animateur chargé de commenter et filmer en haute définition les performances des sportifs. L’animateur est également chargé d’installer une ambiance propice à la détente. Pour y parvenir, l’animateur utilise une régie de lumière DMX située dans le local technique qui permet de piloter une machine à effet neige ainsi que des projecteurs à LED. La régie dispose d’une ouverture vitrée avec vue panoramique sur le snow park, ce qui permet d’observer les sportifs et de diffuser les commentaires simultanément sur l’ensemble des zones de la station grâce à l’amplificateur mélangeur MA247 et l’amplificateur PA2240BP. L’animateur utilise un microphone électrostatique ME 35 adapté à la sonorisation. Le lecteur musical professionnel multi-source PCR3000R produit la musique pour l’ensemble des zones.
1

Question 2.5.1 Compléter le tableau ci-dessous en prenant soin d’utiliser les repères lisibles sur la documentation constructeur du lecteur PCR3000R (face arrière = rear panel) visible en ANNEXE N°10.

1

Question 2.5.2 Déterminer la directivité du microphone ME 35 à l’aide du diagramme polaire visible en ANNEXE N° 11 et expliquer l’avantage d’utiliser un microphone de ce type de directivité.

1

Question 2.5.3 Relever le niveau d’atténuation à 500 Hz à 90° à l’aide du diagramme polaire du microphone.

1

Question 2.5.4 Pour la diffusion sonore sur la terrasse (zone 2), on utilise des enceintes MASK6T d’indice de protection IP64 (ANNEXE N°15). Déduire si l’enceinte peut être installée en extérieur. Justifier la réponse

1

Question 2.5.5
Dans la mise en situation, on peut lire que l’enceinte MASK6T s’utilise en 16 ohms (200 W). On peut donc utiliser 4 enceintes en parallèle sur un canal d’amplificateur standard 4 ohms.
Justifier cette affirmation par un calcul.

1

Question 2.5.6
Expliquer la différence entre une enceinte active et une enceinte passive.

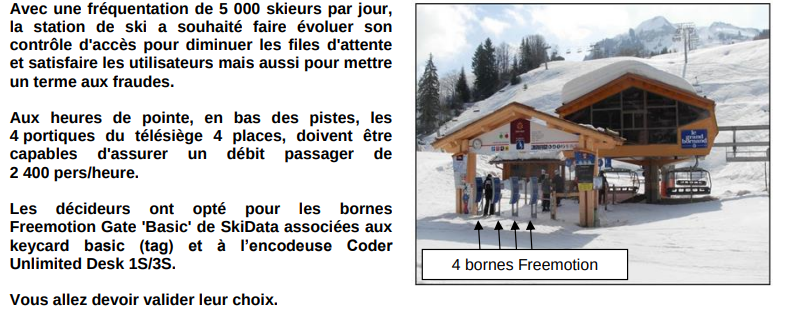

2.6 Électronique embarquée (cf. ANNEXES N°12 et 13)
1

Question 2.6.1
Déterminer la technologie choisie pour faire de l'identification électronique aux accès des remontées mécaniques et préciser son principal avantage.

1

Question 2.6.2
Déterminer si le support de forfait utilisé, appelé « Keycard Basic », est passif ou actif.

1

Question 2.6.3
Pour s'identifier, le skieur doit placer son forfait dans sa veste du côté du lecteur (poche gauche), afin qu'il soit à proximité du lecteur intégré au portique.
Donner la fréquence de fonctionnement du Tag sachant qu'il doit être facilement lu (contrainte longue portée de 100 cm maximum).

1
Question 2.6.4
Préciser les caractéristiques de cette fréquence de fonctionnement (distance d'utilisation, débit, perturbation et atténuation).
Distance d'utilisation _______
Débit _______
Perturbation _______
Atténuation_______
1
Question 2.6.5
Relever les caractéristiques de la keycard en complétant le tableau ci-dessous (répondre en français).
Substrat, matière employée pour le support _______
Plage de température de fonctionnement _______
Durée de vie _______
Distance maximale de détection pour les bornes Freemotion Gate _______
Norme de technologie RFID_______
1

Question 2.6.6
Expliquer pourquoi il n’était pas possible d’utiliser un système (keycard + lecteur) ISO14443 dans le cas des forfaits de ski.

1

Question 2.6.7
Déterminer si le système permet d'assurer le débit de skieurs aux heures de pointe pour le télésiège 4 places

1

Question 2.6.8
D'après les caractéristiques du système d’identification électronique, énumérer trois points qui font que le système répond aux besoins de la station.

Partie 3 : questionnement spécifique
L’espace «cool zone» permet aux riders, snowboarders, skieurs d’avoir un espace de détente pour écouter de la musique, revoir leurs exploits, figures, via un système de vidéo projection associé à différents équipements multimédias.
Les caméras embarquées, personnelles ou louées des skieurs peuvent être visionnées en connexion Wi-Fi ou via un PC portable.
Cette zone est équipée aussi de :
  • un lecteur CD DENON DCD-1510AE ;
  • un vidéoprojecteur EPSON EB-G6250W ;
  • un écran de projection LUMENE fixe 172 x 305 cm (16/9) ;
  • un PC portable ASUS N550JV-CN305H ;
  • un amplificateur DENON PMA-1510AE ;
  • une paire d’enceintes JBL ES90 ;
  • une infrastructure réseau filaire avec un point d’accès Wi-Fi.
Pour maintenir la confiance de ses clients, le gérant de la station de ski souhaite faire évoluer la qualité de ses services. Il envisage l’acquisition de nouvelles caméras GoPro ®, capables d’enregistrer en qualité UHD, et par conséquent l’installation d’un téléviseur UHD. Ce téléviseur permettrait de visionner des séquences vidéo 4K issues de ces caméras, en plus de pouvoir regarder les programmes TV.
Le choix s’est porté sur ce modèle :
  • téléviseur SAMSUNG UHD SMART 3D UE55F9000.
Par ailleurs, il souhaite faire évoluer son installation actuelle et mettre en place un réseau multimédia performant en intégrant les équipements suivants :
  • un lecteur Blu-ray MARANTZ UD5007 ;
  • un serveur NAS SYNOLOGY DiskStation DS3612xs.
3.1 Étude de l’installation de vidéo-projection (ensemble : écran de projection +
vidéoprojecteur EPSON EB-G6250W)
Le vidéoprojecteur qui équipe l’espace « cool zone » permet de connecter de nombreux
périphériques. Afin d’obtenir une qualité d’image optimale, il convient de tenir compte des types de
connexion qui doivent être parfaitement adaptés aux périphériques sources, et de bien choisir
l’emplacement du vidéoprojecteur.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES N°16 à 23.
Question 3.1.1

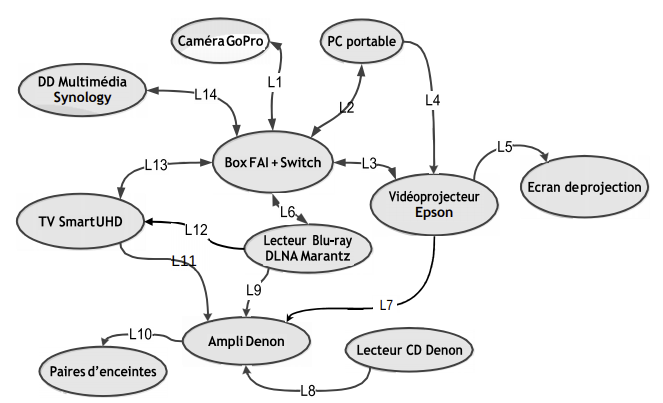

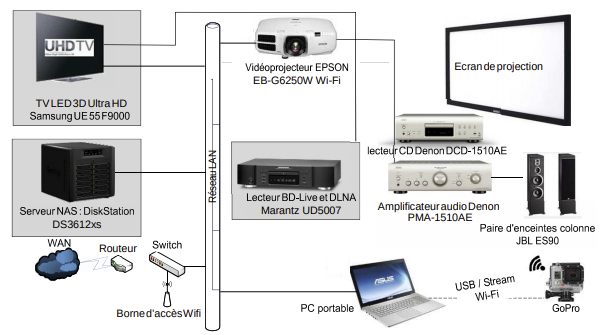

Afin de mieux appréhender l'installation audiovisuelle ci-dessous, un schéma d’interconnexion « Diagramme
sagittal » fait apparaitre les différentes liaisons caractérisées par différents critères : sens de transfert de
l’information, nature de l’information, type de signal et connectique utilisée.
1

Compléter le tableau de caractérisation des liaisons L3, L4, L8 et L12 (page suivante) en respectant les
consignes suivantes :
1) privilégier les liaisons filaires aux liaisons sans fil ;
2) privilégier les liaisons numériques aux liaisons analogiques.

1

Question 3.1.2

Préciser le principal intérêt d’un vidéoprojecteur par rapport à un téléviseur.

1

Question 3.1.3

Donner au moins 3 critères de choix d’un vidéoprojecteur.

1

Question 3.1.4

On souhaite connaitre les éléments nécessaires à l’installation du vidéoprojecteur EPSON EB-G6250W.
Relever, en vous aidant de l’ANNEXE N°16, les paramètres suivants :

1

Question 3.1.5

Afin de permettre aux clients de la station de profiter au mieux des séances de projection, le gérant souhaite réaliser un réglage permettant d’obtenir une image sur écran de projection d’une diagonale de 120 pouces en format 16/10, ce qui correspond aux dimensions suivantes (largeur l= 2,58 m, hauteur h=1,62 m).
Le vidéoprojecteur est placé à 5 m de l’écran.
Vérifier, par le calcul et à l’aide de l’ANNEXE N°16, s’il est possible de répondre à la demande du gérant.

Par souci économique, on souhaite prolonger au maximum la durée de vie de la lampe du vidéoprojecteur, mais aussi procéder à une maintenance préventive avant le claquage de la lampe. Pour cela, sa durée de vie doit être calculée.
1

Question 3.1.6
Préciser le mode du vidéoprojecteur qui sera choisi.

1

Question 3.1.7

Calculer, en nombre d’années et de jours, la longévité de la lampe pour un usage de 4 heures par jour dans ce mode.

3.2 L’ensemble audio

L’ensemble audio installé dans la « cool zone » est constitué des trois éléments suivants :

  • un lecteur CD DENON DCD-1510AE ;
  • un amplificateur audio DENON PMA-1510AE ;
  • une paire d’enceintes JBL ES90.
On se propose de vérifier si la chaîne de restitution sonore est parfaitement adaptée et capable de reproduire fidèlement toutes les fréquences de la source audio jusqu’à l’auditeur.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES N°18, 19 et 20.
1

Question 3.2.1
Le lecteur CD est équipé d’un convertisseur haute performance 32 bits/192 kHz N/A pour une conversion des données numériques en signal analogique.
Donner la signification des deux valeurs 32 bits/192 kHz caractérisant une conversion N/A.

1

Question 3.2.2

Citer les différents formats audio lisibles par le lecteur CD DENON DCD-1510AE.
(Lecteur CD & Port USB )

1

Question 3.2.4

L'oreille humaine est censée percevoir des fréquences comprises entre 20 Hz et 20 000 Hz.
Comparer la bande passante SACD avec les fréquences audibles par l’oreille humaine et justifier l’intérêt du SACD de ce point de vue.

1

Question 3.2.5

Un amplificateur audio DENON PMA-1510AE est utilisé pour amplifier le signal sonore issu de la source.
Indiquer s’il est capable de restituer toute la plage de fréquences correspondante à la qualité SACD.

1

Question 3.2.6

Indiquer les valeurs de puissance nominale de sortie de l’amplificateur et l’impédance de charge correspondante. En déduire une relation entre ces valeurs.

1

Question 3.2.7

Évaluer les risques du câblage de l’amplificateur sur des enceintes dont l’impédance est inférieure à 4 .

1

Question 3.2.8

Le volume sonore ne dépend pas que de la puissance des amplificateurs mais aussi de la sensibilité des enceintes (en dB/2,8 V/1m) et de leur impédance électrique (en Ohms).
Relever la sensibilité, l’impédance, la puissance RMS ainsi que la bande passante des enceintes.

1

Question 3.2.9

Indiquer, selon au moins deux critères différents, si les enceintes choisies sont adaptées à l’amplificateur et garantissent la continuité de la qualité sonore de la source à l’auditeur.

La chaine sonore étant maintenant validée, on vous demande de préparer son câblage.
1

Question 3.2.10
L’amplificateur Denon possède des bornes prévues pour le bi-câblage (double câblage) sur des enceintes compatibles.
Indiquer si la paire d’enceintes JBL ES90 est équipée pour le bi-câblage, et justifier l’intérêt d’envisager ce type de connexions.

1

Question 3.2.11

Tracer le schéma de raccordement de l’ensemble audio (lecteur CD, amplificateur, enceintes) en bi-câblage.
(câblage enceintes : utiliser la couleur rouge pour la liaison à la borne (+) et la couleur noire pour la liaison à la borne (-) )

3.3 L’ensemble réseau multimédia

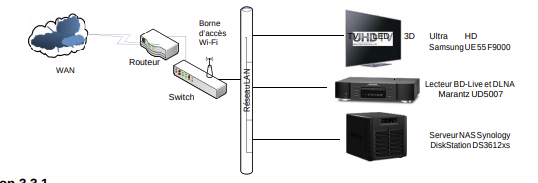

Afin de faire évoluer son installation multimédia et de l’adapter aux technologies numériques (dématérialisation de contenus multimédias, applications web et réseaux, etc.), le gérant de la station de ski envisage l’équipement de la « cool zone » avec les éléments suivants :

  • un lecteur Blu-ray MARANTZ UD5007 ;
  • un serveur NAS SYNOLOGY DiskStation DS3612xs ;
  • un téléviseur SAMSUNG UHD SMART 3D UE55F9000.
Pour répondre aux questions suivantes, vous consulterez les ANNEXES N°21, 22 et 23.
1

Question 3.3.1

Citer au moins deux équipements d’interconnexion indispensables pour mettre en place un réseau multimédia.

1

Question 3.3.2

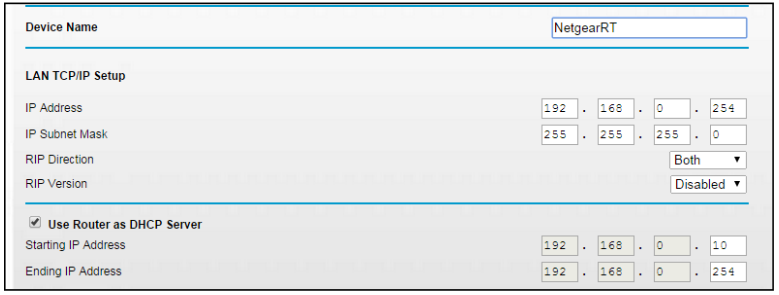

La capture ci-dessous correspond aux paramètres du serveur DHCP (état activé).
Donner le rôle du serveur DHCP.
Citer un avantage et un inconvénient de l’adressage DHCP.

1

Question 3.3.3

Le serveur NAS doit être adressé en IP fixe.
Compléter sur la capture ci-dessous la configuration IP fixe du serveur NAS.

1

Question 3.3.4

Compléter le tableau suivant en indiquant si les équipements ci-dessous sont certifiés DLNA (Digital Living Network Alliance) ou UPnP (Universal Plug and Play).

1

📷 Question 3.3.5

Expliquer le rôle de ces deux certifications DLNA/UPnP.
Préciser l’intérêt pour l’utilisateur non initié aux paramétrages réseau.

1

Question 3.3.6

Le gérant souhaite mettre en place le réseau multimédia de la « cool zone » en privilégiant les liaisons Ethernet filaires et les liaisons vidéo HD. L’installation doit permettre aux différents équipements de communiquer entre eux de manière à ce que le lecteur Blu-ray ou le téléviseur puissent accéder au contenu multimédia présent dans le NAS.
Tracer le schéma de câblage.
NB : un seul des 4 ports LAN du serveur NAS sera câblé au choix.

1

Question 3.3.7

Indiquer la commande informatique que l’on peut exécuter depuis un PC du réseau local pour vérifier que le serveur NAS est joignable.

1

Question 3.3.8

La station a fait l’acquisition de nouvelles caméras GoPro ®, capables d’enregistrer en qualité UHD, et d’un téléviseur UHD qui permet de visionner des séquences vidéo 4K issues de ces caméras.
Le choix du téléviseur s’est porté sur ce modèle : Téléviseur SAMSUNG UHD SMART 3D UE55F9000.
Relever la résolution de ce téléviseur.

Les moyens de diffusion et les sources UHD/4K sont aujourd’hui d’actualité. Cependant les fichiers UHD/4K posent encore des problèmes de poids et de débit.

Le gérant souhaite proposer un support physique d’enregistrement et de stockage capable de garantir un équivalent d’une heure de vidéo 4K.
1

Question 3.3.9
L’ANNEXE N°24 propose le détail technique d’un enregistrement vidéo 4K réalisé par un skieur.
Relever la valeur du débit (bitrate) de cet enregistrement.

1

Question 3.3.10

Sur le site fr.gopro.com, pour filmer en 4K, il est conseillé d’utiliser une des deux cartes Micro SD suivantes :
  • SanDisk Extreme 32 Go microSDHC ;
  • SanDisk Extreme 64 Go microSDXC.
Déterminer par le calcul si la microSDHC 32 Go suffirait à contenir 1 heure d’enregistrement 4K, avec le même débit que pour l’enregistrement précédent.
(Rappel: 1 kbps = 1 000 bits/s  1 octet = 8 bits)
