Electricité SOLC

1

Le gendarme Alpha a quitté sa chambre de Rosny à 08h45.
En rentrant du CNFSICG à 18h15 il se rend compte qu'il a oublié d'éteindre une lampe de 18,5W dans sa chambre.
Calculez l'énergie consommée par la lampe pendant son abence.
(réponse en joule sous forme numérique et sans indiquier l'unité.

1

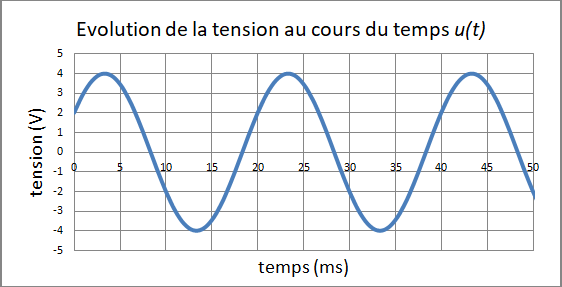

Quelle est sa période ? T=__________

1

En déduire sa fréquence f=____________________

1

Calculez sa tension efficace Ueff=__________

2

La batterie d'une perceuse se recharge en 10 heures,
Sa capacité est de 8 ampères-heures.
 Quel est le courant de charge que l'on doit fournir à la batterie pour sa charge complète ? __________
Calculez la quantité d'électricité qu'une charge complète représente.
__________

1

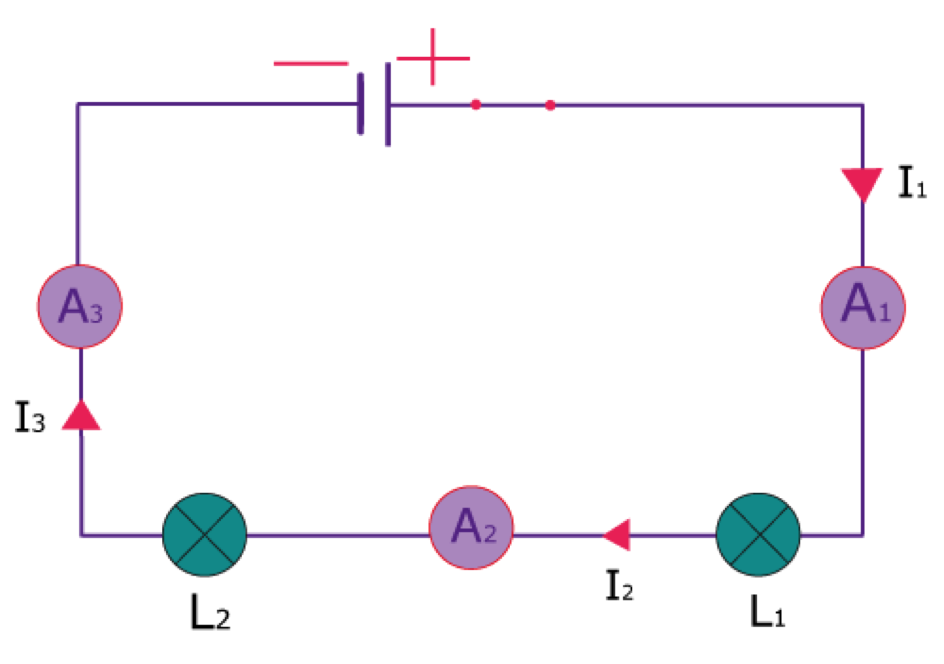

Soit le circuit ci-présent comportant une pile 4,5V, un interrupteur, trois ampèremètres notés A1 A2 et A3 et deux lampes.
On donne l'intensité mesurée par A1:105mA
Trouvez les valeurs mesurées par A2 et A3.

1

La résistivité du cuivre est donnée à 1,7 x 10^-8 Ω.m
Calculez la résistance d'un fil de cuivre de 100m de longueur et de section 2,5mm²
(réponse en Ω sous forme numérique et sans indiquer l'unité)

1

Soit le circuit ce-présent comportant une pile et trois lampes numérotées L1 L2 et L3.
Sachant que la tension Upile est égale à 4,96V et que la tension UL2 est égale à 2,46V.
Calculez la tension UL3 aux bornes de L3.
(réponse en volt sous forme numérique et sans inscrire l'unité)

1

Sur mon fer à repasser, je lis les indications suivantes :
230V / 2000W

Calculez le courant qui circule dans le fer à repasser.

1

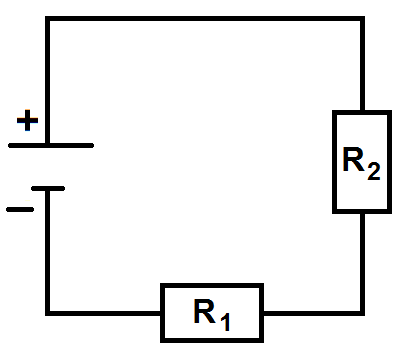

Soit un circuit comportant un générateur idéal de tension de force électromotrice Ug = 12V
et deux dipôles ohmiques en série de résistance R1 = 400Ω et R2 = 200Ω .
Dans le circuit circule un courant d'intensité I = 20 mA

Calculez la puissance éléctrique (P) fournie par le générateur du circuit. P=__________

Calculez la somme des puissances reçues par les diôles ohmiques. Psomme = __________

Quel est (en pourcentage) la conversion d'énergie effectuée par les résistances ?__________

1

L'ampère est une unité de base du S.I, à quelle grandeur physique renvoie t'elle ?

1

Un fabriquant de dipôles ohmiques indique qu'ils peuvent supporte rune puissance maximale P= 3,0W.

Calculez l'intensité maximale I du courant qui peut traverser un diôle de résistance de 200Ω .
(réponse en ampère sous forme numérique arrondie au centième et sans indiquer l'unité).

1

Parmi les unités suivantes, indiquer lesquelles sont des unités d'énergie.

1

Soit le circuit ci-dessous, avec Ug=12V, R1=90Ω et R2=180Ω

Calculez I2 = __________
Calculez la puissance électrique fournie par le générateur du circuit Pél = __________
Calculez la puissance reçue par la résistance 1. P1 = __________

1

Une multiprise branchée sur la tension de secteur (230 V) est protégée par un fusible de 5A.
On a déjà branché sur cette multiprise un téléviseur de 150W, une console de jeu de 40W, une lampe halogène de 200W et une box de 25W.

Calculez l'intensité totale qui traverse cette multiprise : __________
Le fusible est il adapté ? : __________
Peut on brancher en plus un four de 2500 W ? : ____________________

1

Au cours d'un éclar de durée 3,0 ms, 2000 milliards de milliards d'électrons issus d'un nuage traversent l'air et le paratonnerre d'une tour.
(pour mémoire : le charge élémentaire e est égale à 1,6x10^-19 C)

Déterminez la charge électrique traversant le paratonnerre. __________
En déduire l'intensité du courant électrique correspondant. __________

1

Résolvez le calcul :
200mA + 2,4.10^-3 A + 2 kA + 22 C.s^-1

1

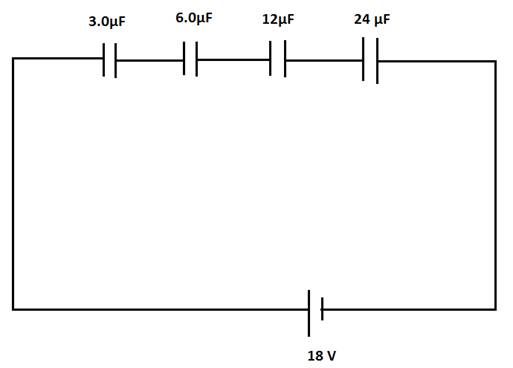

Soit le circuit ci dessous comportant 4 condensateurs en série et un générateur de courant.

Calculez Céq du condensateur équivalent. Céq= __________

Calculez la charge électrique Q sur le condensateur de 12µF. Q=__________

1

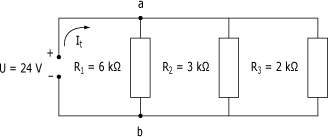

Calculez :

La résistance équivalente Réq = __________

Le courant fourni par la source It = __________

Le courant dans la branche entre A et B, Iab = __________

La puissance fournie par le générateur. Pt = __________
