QCM Intervenir sur une installation automatisée

Last updated 4 months ago

20 questions

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Required

1

Lors d'une arrivée sur une intervention, quelle est la première chose que vous devez faire avant de commencer le dépannage en tant que chef d'équipe?

Faire une VAT

Signer l'étiquette de consignation

Vérifier les matériels nécessaire

Récupérer les schémas

Lors d'un arrêt de la machine, le responsable vous envoie faire un diagnostique. Quelle habilitation devez-vous posséder?

B2V

B1V

BR

BC

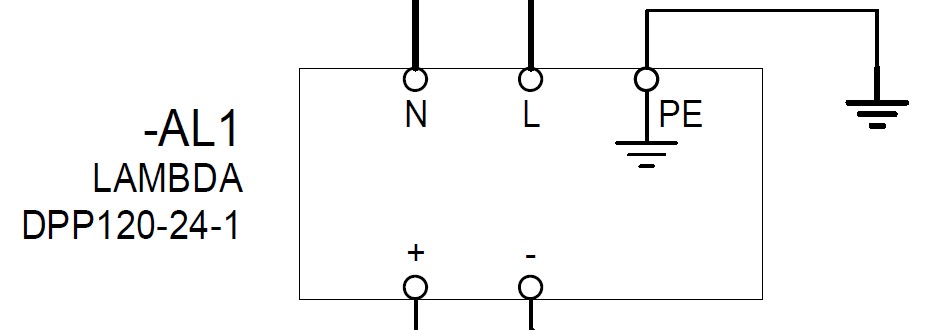

Quel est le rôle de cet équipement?

Adapter un signal de capteur pour un automate

Transformer et redresser une tension

Connecter le réseau à la terre

Abaisser la tension

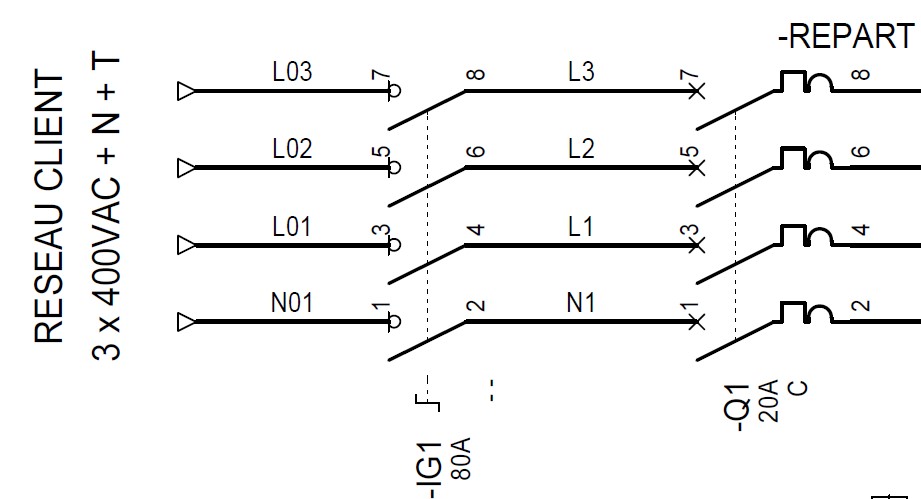

En exploitant la documentation, quelle tension allez-vous mesurer entre la borne 1 et la borne 5 de l'IG1?

400V

127V

690V

230V

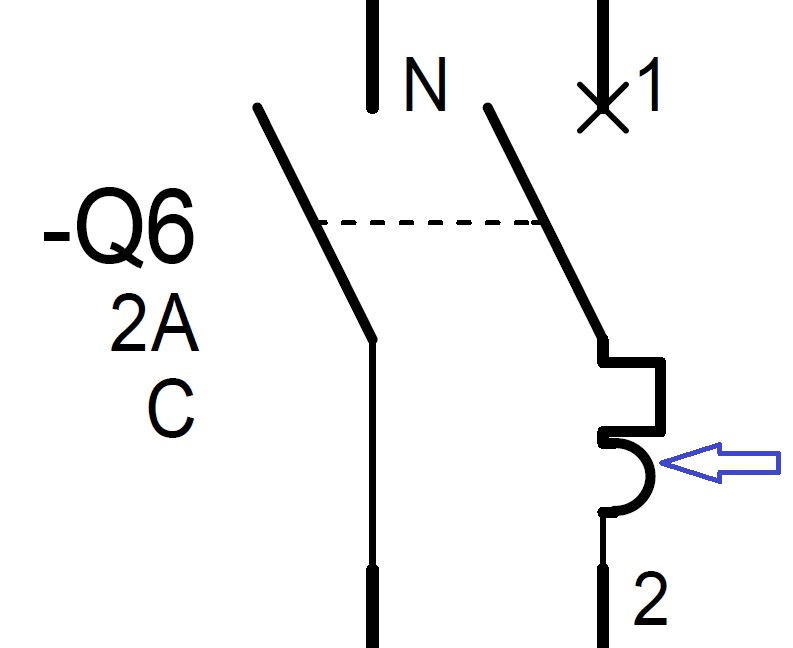

Quelle protection est pointée par la flèche bleue?

Magnétique

Surintensité

Différentielle

Surcharge

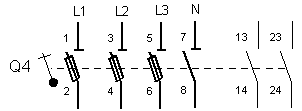

À quoi sert le contact 13-14?

Contact puissance

Contact auxiliaire

Contact de pré-coupure

Contact d'auto-maintien

Sur quel folio allez-vous trouver les équipements alimentés par F1?

Folio 6

Folio 10.3

les flèches signifient que c'est une arrivée

Je dois regarder dans le tableau de nomenclature

Comment se nomme l'équipement permettant de changer le niveau de tension?

Une alimentation

Un transformateur

Un répartiteur

Un disjoncteur

Quelle norme appliquez-vous en matière de sécurité électrique?

NF C15-100

NF C14-100

NF C18-100

NF C18-510

Que signifie le "T" dans les différents schémas de liaison à la terre: TT, TNC, TNS et IT?

Terre

Transformateur

Terminal

Tension

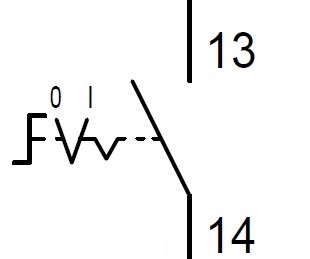

À quoi sert cet équipement?

Temporisation  au repos

Réglage de tension

Minuterie d'éclairage

Temporisation au travail

Quel est le rôle d'un contacteur KM dans une installation?

Sectionnement

Distribution

Commutation

Protection

Pour consigner, je suis obligé de sectionner toute l'armoire?

Oui

Non

Quelle est la représentation d'un arrêt d'urgence?

Quelle mesure faire pour vérifier l'absence de court-circuit?

A l'aide de l’ampèremètre en aval du départ

A l'aide d'un ohmmètre en aval du départ

A l'aide d'un ohmmètre en amont du départ

A l'aide de l'ohmmètre entre chaque conducteur et la terre

Comment choisit-on le calibre sur un mégohmmètre?

On calcule une tension en fonction du courant de court-circuit

On applique une tension entre la tension nominale et 2fois la tension nominale

On applique une tension toujours inférieure à 50V pour la sécurité des intervenants

On calcule pour avoir 1000 ohms/volt

Si vous devez contrôler l'isolement d'un moteur triphasé dans une installation, quelle affirmation est fausse?

Si mon isolement est inférieur à 1000 ohms/volt, mon moteur est en défaut

Je dois enlever les barrettes de couplage pour faire ma mesure

Je dois connaître la tension nominale du moteur pour choisir mon calibre

Je peux contrôler l'isolement entre phase sans débrancher le moteur

Lors du contrôle d'un contact NC:

Je mesure ~0 ohm si le contact est au travail

Je mesure ~0 ohm si le contact est au repos

Je mesure une résistance très élevée si le contact est au repos

Je ne peux pas contrôler un contact NC

Lors d'un contrôle sous tension d'une installation, quelle affirmation est correcte?

Je peux mesurer la résistance d'un transformateur

Je contrôle l'isolement de mon moteur

Je peux provoquer un court-circuit pour tester mes protections

Je dois avoir 0v si je mesure entre L1et T1 sur un contacteur de puissance au travail

Le relais thermique:

Permet de ne pas avoir de disjoncteur

Commande l'ouverture du circuit puissance en cas de défaut prolongé

Possède un pouvoir de coupure élevé en cas de défaut

N'est pas réglable
