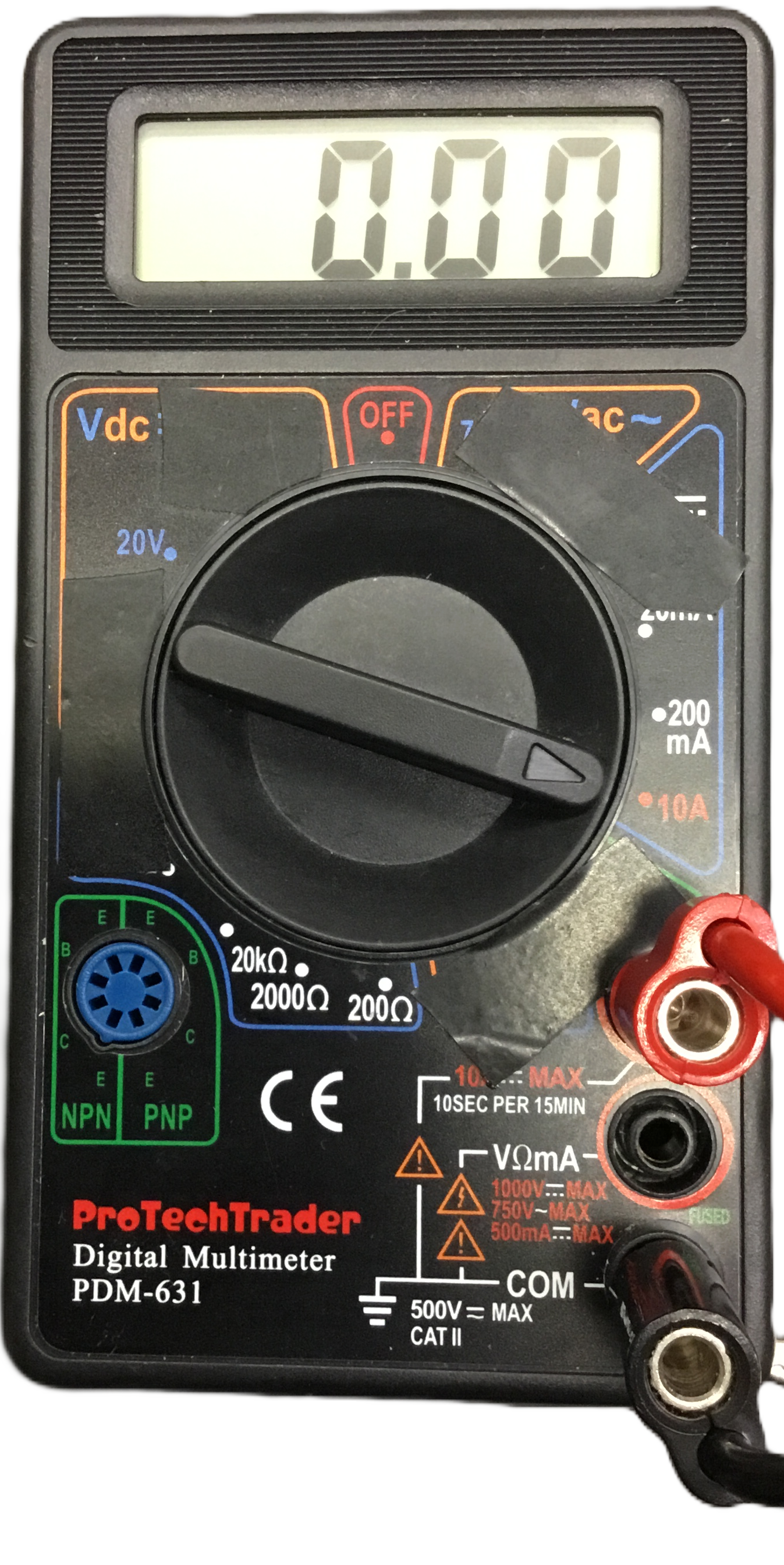

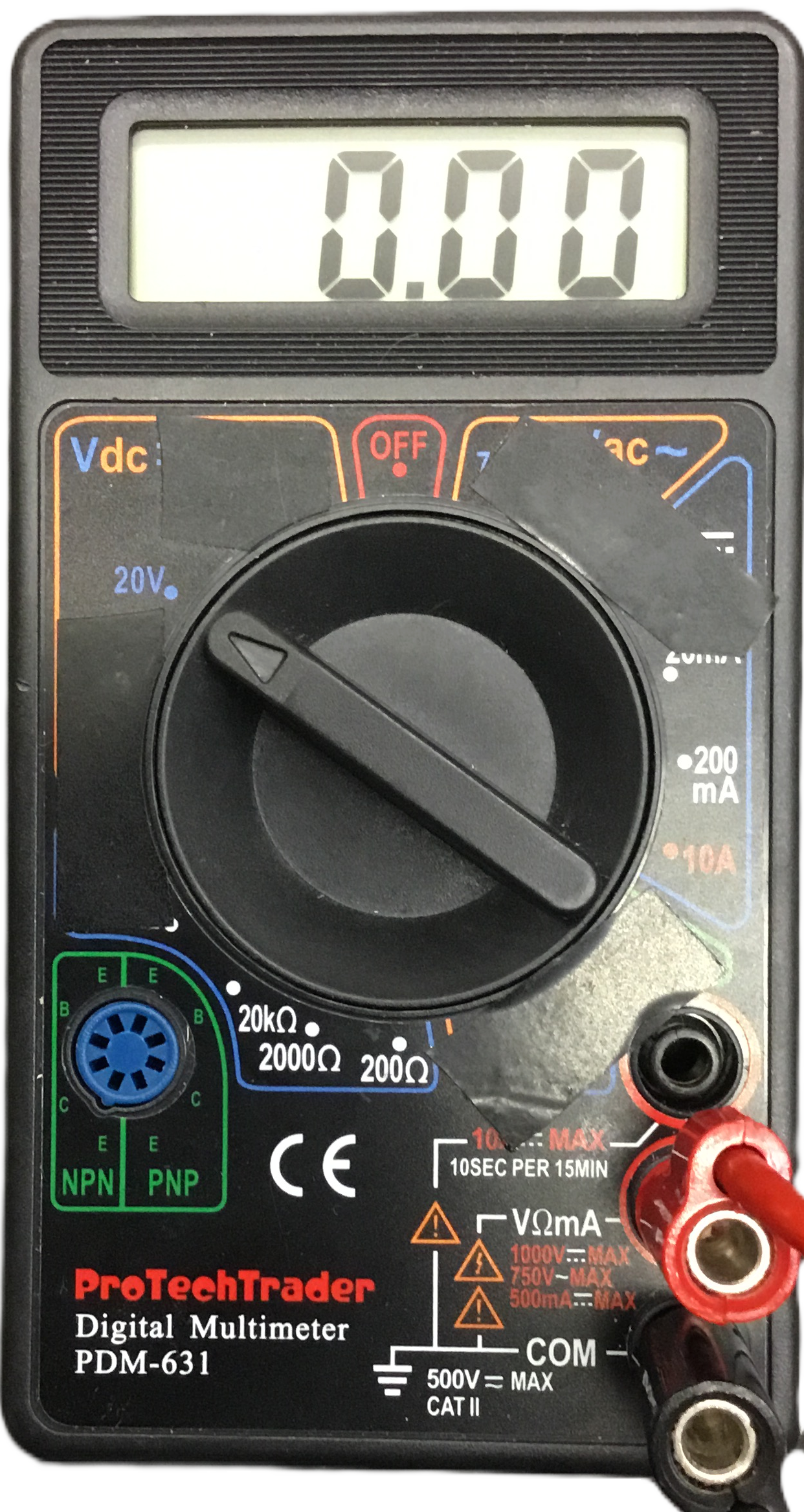

Voici différentes images en lien avec les instruments de mesure utilisés pour mesurer l'intensité du courant ou la différence de potentiel. Associe l'image avec le bon terme.
Intensité du courant
Différence de potentiel
Required
2 points
2
Question 2
2.
Complète le texte troué suivant.
L'intensité du courant (I) se mesure en ___________ . Pour la déterminer dans un circuit électrique, on doit utiliser un ________________ et le brancher en __________ .
La différence de potentiel (U) se mesure en _________ . Pour la déterminer dans un circuit électrique, on doit utiliser un______________ et le brancher en ______________ .
La résistance (R) se mesure en _________ . Plus la résistance est grande, plus la conductibilité sera ___________ .
Other Answer Choices:
Ampère
charge
parallèle
multimètre
faible
série
oméga
circuit
courant
négatif
élevée
énergie
positif
Volt
ohms
ampèremètre
voltmètre
Required
2 points
2
Question 3
3.

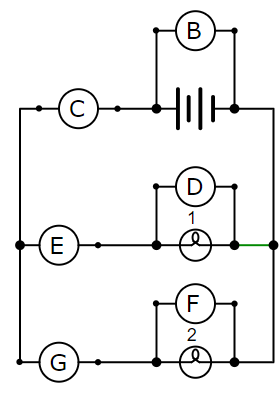

On souhaite mesurer la différence de potentiel dans la première ampoule et l'intensité du courant à la source du circuit électrique suivant. Parmi les choix suivants, choisis les deux énoncés qui décrivent correctement l'appareil à utiliser et l'endroit où l'appareil doit être positionné.
Required
2 points
2
Question 4
4.
Classe les énoncés suivants dans la bonne catégorie.
Lorsqu'une ampoule de ce circuit brûle, le courant cesse de circuler.
Un seul chemin pour le passage des charges électriques
L'intensité lumineuse de toutes les ampoules baisse chaque fois qu'on ajoute une nouvelle ampoule dans ce circuit.
En série
En parallèle
Required
2 points
2
Question 5
5.
Pour chacun des menus suivants, détermine l'option qui permet de créer un circuit électrique ayant le moins de résistance électrique possible.
1. __________
2. __________
3. __________
4. __________
Required
1 point
1
Question 6
6.
Parmi les schémas suivants, lequel permettrait à l'ampoule 1 de s'allumer tout en laissant l'ampoule 2 éteinte ?
Required
2 points
2
Question 7
7.
Détermine, parmi les énoncés suivants, ceux qui sont vrais à propos de la loi d'Ohm. Pour voir la formule, clique sur l'ampoule jaune sous la question.
Required
1 point
1
Question 8
8.
Un circuit électrique est alimenté par une différence de potentiel de 120 volts. Si la résistance totale du circuit est de 40 ohms, quelle est l'intensité du courant qui traverse le circuit ? Pour voir la formule, clique sur l'ampoule jaune sous la question.
Required
1 point
1
Question 9
9.
Associe chaque terme à sa description.
Draggable item
arrow_right_alt
Corresponding Item
Courant alternatif
arrow_right_alt
Courant électrique dans lequel les charges négatives circulent continuellement dans une seule direction.
Courant conventionnel
arrow_right_alt
Courant électrique dans lequel les charges négatives circulent alternativement dans une direction, puis dans l’autre.
Courant continu
arrow_right_alt
courant qui sort de la source d’alimentation par la borne positive et qui revient à la source par la borne négative.
Courant réel
arrow_right_alt
Courant qui sort de la source d’alimentation par la borne négative et qui revient à la source par la borne positive.
